9.4 Deckenmontage
Das Gerät muss so platziert werden, dass der Luftschleier so nah wie möglich an der Fassade/Türöffnung hängt und der
Geräteausblas mit der Türrahmenoberkante abschließt.
9.5

Wandmontage

Das Gerät muss so platziert werden, dass der Luftschleier so nah wie möglich an der Fassade/Türöffnung steht und der Aus-
blas möglichst mit dem Türrahmen abschließt. Die Revisionsöffnung sollte zur Raumseite zeigen.
9.6

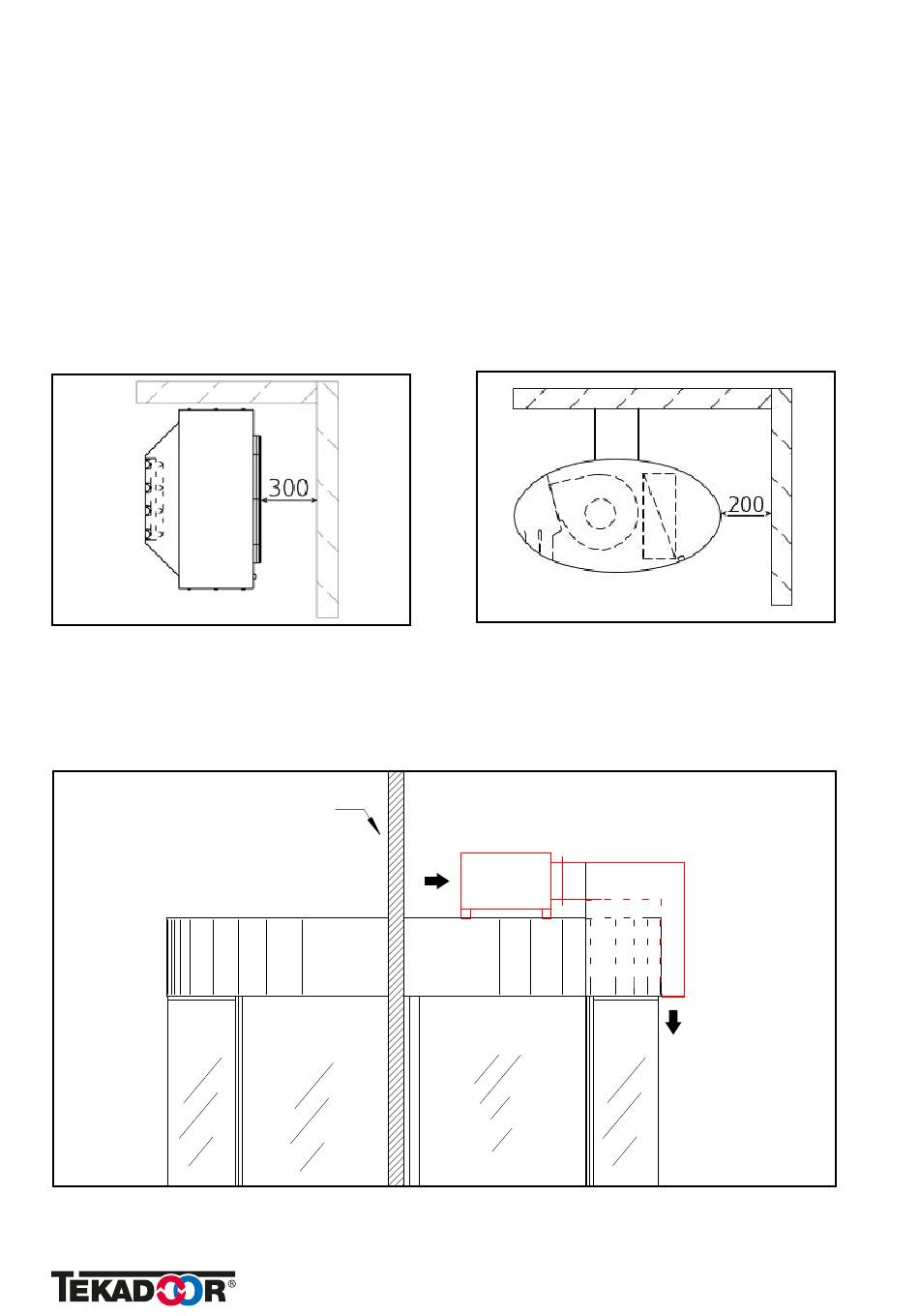

Abstand zur Wand

Damit die ordnungsgemäße Montage/Fehlersuche/Fehlerbehebung/Wartung/Reparatur durchgeführt werden kann, ist
über die gesamte Länge der Anlage auf genügend Abstand zur Wand zu achten, siehe untenstehende Abbildung
Vertikale Luftschleier (Beispiel TIC)
9.7 Montage auf Karusselltüre
Das Gerät sollte so platziert werden, dass der Ausblaskanal bündig mit der Unterkante der Attika abschließt. (siehe Zeich-
nung). Damit die ordnungsgemäße Montage bzw. Wartung durchgeführt werden kann, ist auf einen genügenden Abstand
zur Fassade (ca. 200 mm) zu achten.
Beispiel: Rondell Aufbau
Horizontale Luftschleier (Beispiel Oval EC)
Fassade
Attika
Ausblaskanal
Installation
021
