Technische Zeichnung
15.1

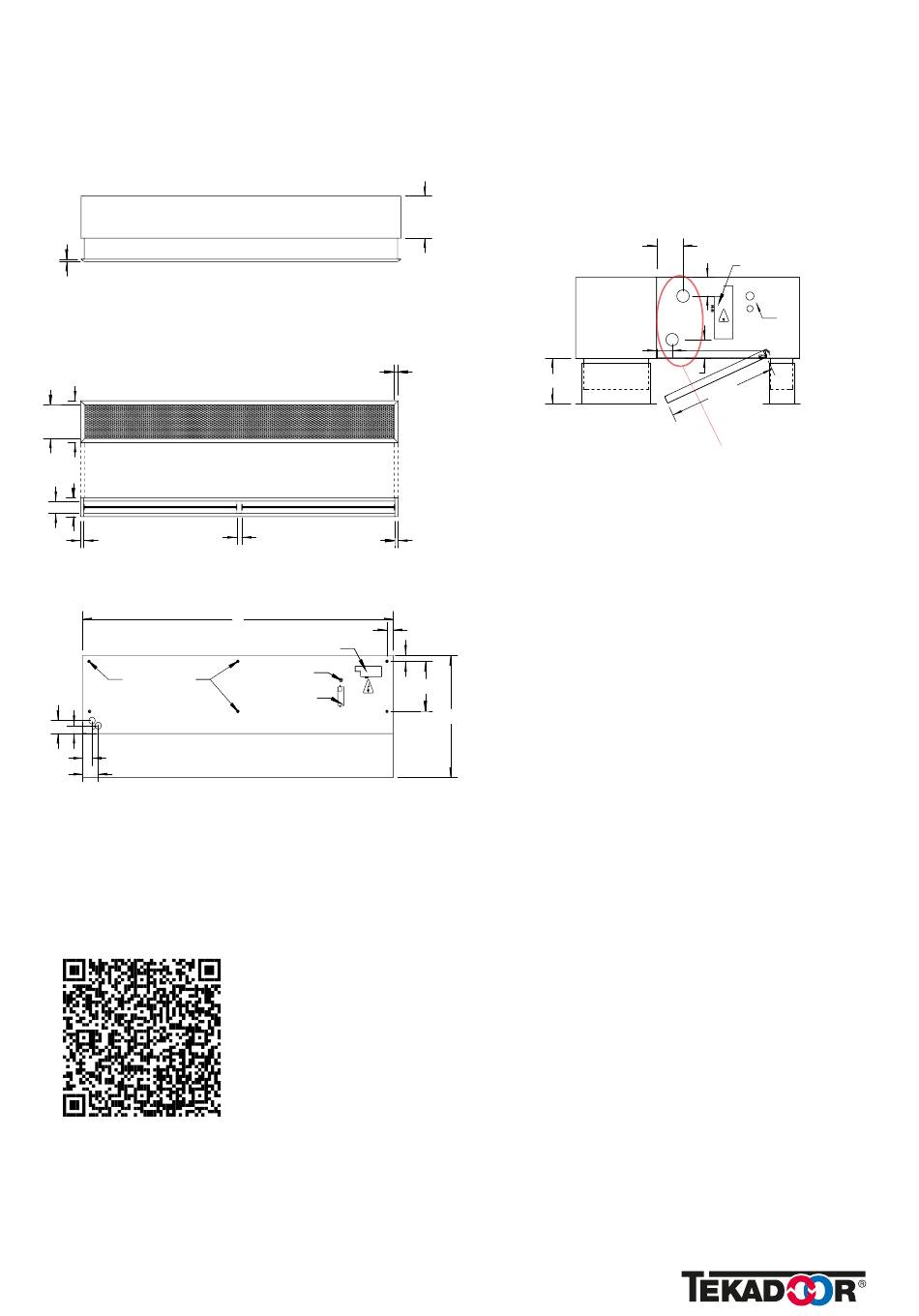

Technische Zeichnung Zephyr-Z EC

Horizontale Zwischendecken-Ausführung
VORDERANSICHT
15
UNTERANSICHT
210 260
75 120
30
20
DRAUFSICHT
*
Einnietmuttern M8
75 50
in
out
60
100
A= INDIVIDUELLES LÄNGENMASS
Technische-Daten
Zephyr, Zephyr-Kassette, Zephyr-Z und Zephyr-DX EC
044
20
A
Anschlussbox
Vorbereitung für
Verschraubung M 20
35 295
Platine
SEITENANISCHT
*
260
25
130-210
*
ACHTUNG: Maße ändern sich bei Ze-
phyr-Z LX / LXX von 260 mm auf 580
40
mm und von 720 mm auf 1100 mm u.
M10 anstatt M8 Einnietmuttern.
*
720
Optional:
85
Anschlüsse seitlich
60
Anschlussbox
in
M25 + M20
out
Verschraubung
50
60
351
Optional:
Anschlüsse seitlich
TECHNICHE ÄNDERUNGEN VORBEHALTEN
