15.3

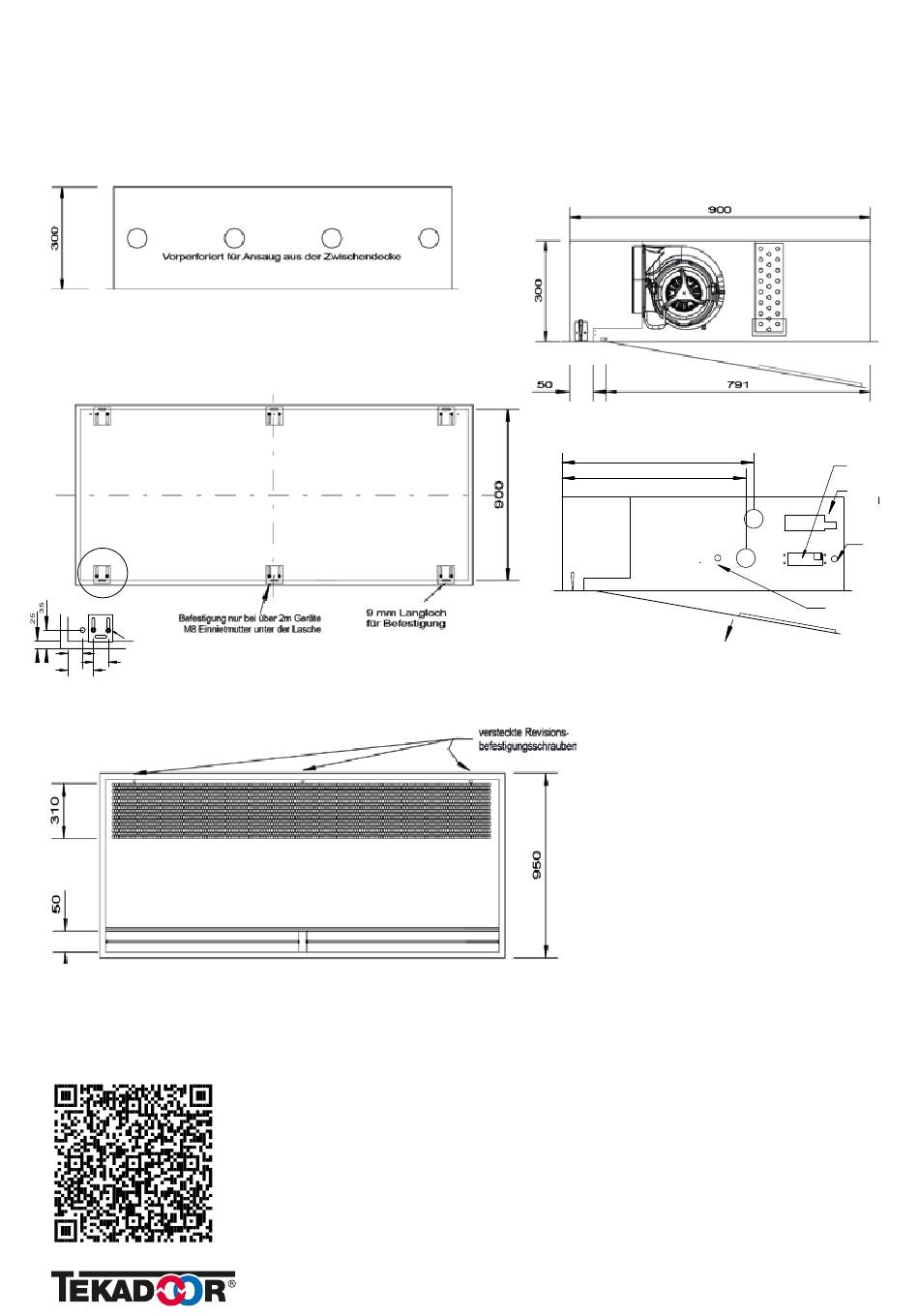

Technische Zeichnung Silencio Kassette EC

Horizontale deckenbündige Ausführung
VORDERANSICHT
M8
DRAUFSICHT
verschiebbar
Befestigung nur bei über 2m Geräte
50
M8 Einnietmutter unter der Lasche
40
80
Vorperforiert für Ansaug aus der Zwischendecke
M8
verschiebbar
50
40
80
UNTERANSICHT
A= INDIVIDUELLES LÄNGENMASS
Technische-Daten
Silencio, Silencio-Kassette und Silencio-Colum EC
9 mm Langloch
für Befestigung
versteckte Revisions-
befestigungsschrauben
SEITENANSICHT
900
50
610
585
Revision
Name Datum
gezeichnet ba 11.07.2017
geändert
Werkstoff
Kundenzeichnung Nr.:
Benennung
Silencio Kassette EC 170711
Albert-Einstein-Str. 11
D-40764 Langenfeld
T el.: 049 (0)2173 20766-0 Kunde
Fax: 049 (0)2173 20766-111
TECHNICHE ÄNDERUNGEN VORBEHALTEN
Technische Zeichnung
791
Platine
Anschlußbox
OUT
Vorberei-
IN
tung
Verschrau-
bung M20
Durchführung
Temperatur-
fühler
technische Änderungen vorbehalten
Maßstab
Pos. von Gruppe T eile
Erstelldatum
Blatt
1 von 1
