15.4

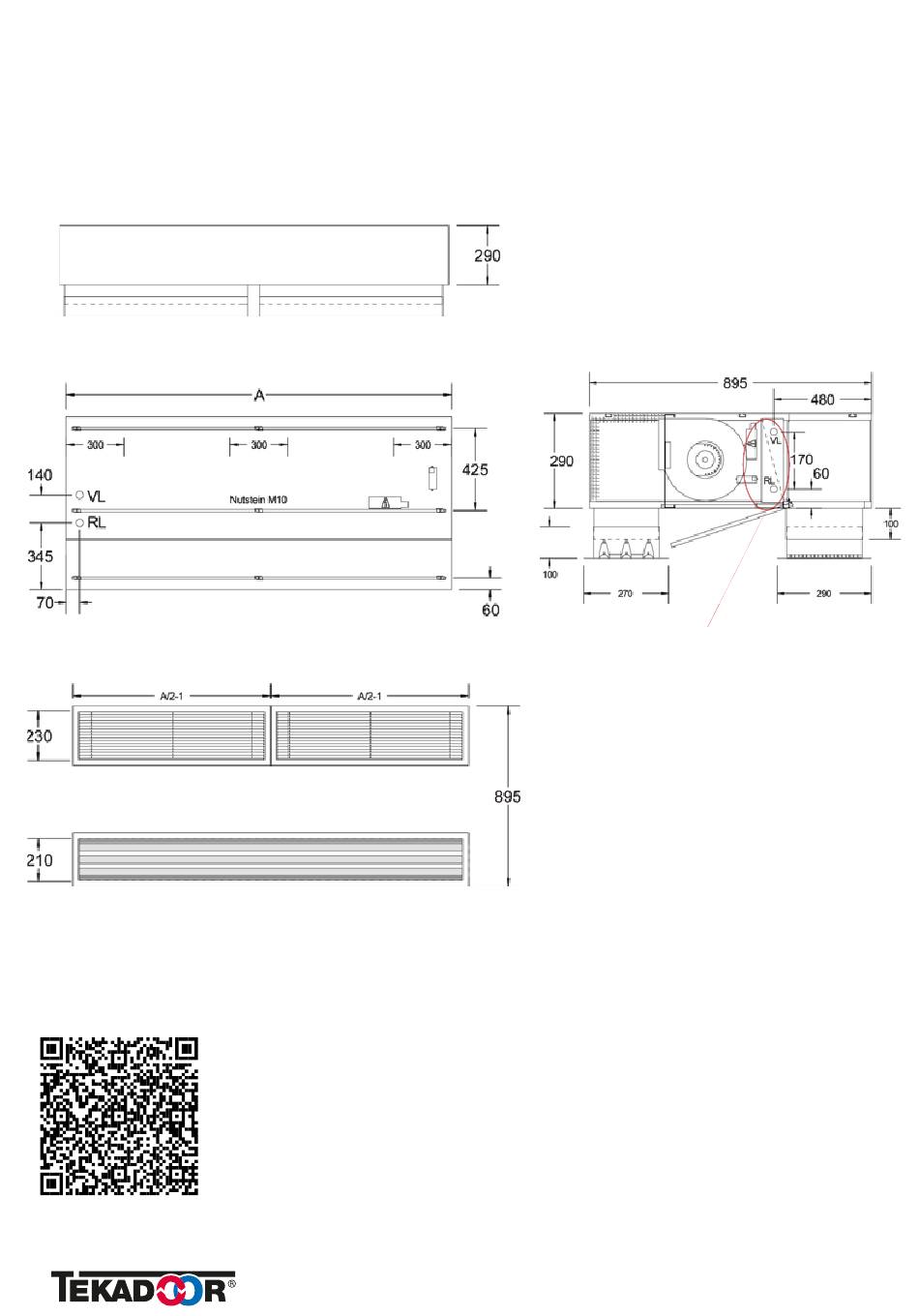

Technische Zeichnung Secon-Z

Horizontale Zwischendecken-Ausführung
*Beispiel Secon 2000
VORDERANSICHT
DRAUFSICHT
UNTERANSICHT
A= INDIVIDUELLES LÄNGENMASS
Technische-Daten
Secon, Secon-AK und Secon-Z
Technische Zeichnung
SEITENANSICHT
Optional:
Anschlüsse seitlich
TECHNICHE ÄNDERUNGEN VORBEHALTEN
053
