Fehlersuche/Fehlerbehebung/Wartung/Reparatur/Reinigung
14.8 Revisionsöffnung und Luftführung Dual EC
Hinweis!
Damit eine ordnungsgemäße Wartung und/ oder Reparatur erfolgen kann, ist darauf zu achten, dass die Revisions-
öffnung nicht durch bauseitige Unterkonstruktionen zugebaut wird.
Bei allen Einbausituationen ist die Zugänglichkeit der Türluftschleieranlage über die gesamte Länge und Breite zu
gewährleisten. Die Abmessungen der Anlage entnehmen Sie bitte den technischen Zeichnungen. Bei Türluftschlei-
eranlagen für Zwischendeckeneinbau (mit Schiebestutzen) ist die Zugänglichkeit (bauseitige Revision) zwischen
dem Ansaug und dem Ausblas über die gesamte Länge und Breite zu gewährleisten. Die Schiebestutzenteile sind
entsprechend zu fixieren, damit sie nicht durch Luftströmung in Schwingung geraten.

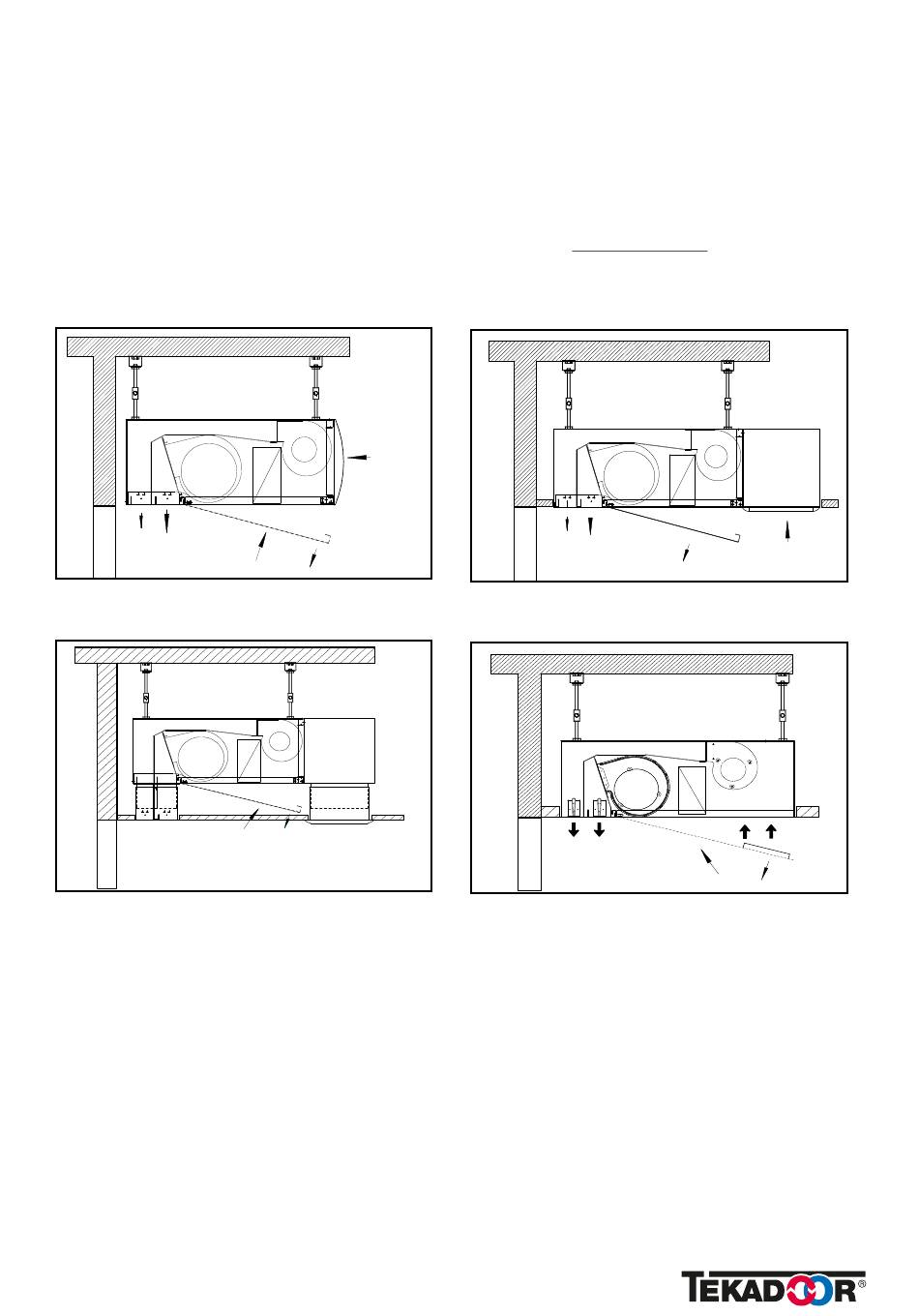

Dual (freihängede Montage)
Dual-Z (Zwischendeckeneinbau)
Revisionsöffnung Dual
Damit das Revisionsblech geöffnet werden kann, ist zuvor das Ansauggitter zu lösen. Das Ansauggitter ist mit Clipverschlüs-
sen befestigt und kann mit einem breiten Schraubendreher aufgehebelt werden. Es ist mit Sicherungsseilen gegen Her-
unterfallen gesichert.
Das Revisionsblech hat eine Sicherungsschraube, die nach der Entfernung des Ansauggitters zugänglich ist und entfernt
werden muss. Es ist mit Clipverschlüssen befestigt und kann nun mit einem breiten Schraubendreher aufgehebelt werden.
Bitte darauf achten, dass es nicht unkontrolliert aufschwingt.
Revisionsöffnung Dual Kassette
An der Unterseite der Türluftschleieranlage befinden sich zwei bzw. drei Schrauben, die mit einer Kunststoffabdeckung ver-
sehen sind. Diese Abdeckungen sind vorsichtig abzunehmen. Zur Öffnung des Revisionsblech sind die Schrauben zu
entfernen. Das Revisionsblech ist an einem Scharnier befestigt. In besonderen Fällen kann es auch ganz entfernt werden.
Bitte darauf achten, dass es nicht unkontrolliert aufschwingt.
034
Revisionsdeckel
Revisionsdeckel
Dual-AK (deckenbündige Montage)
Revisionsdeckel
Dual-Kassette
Revision
