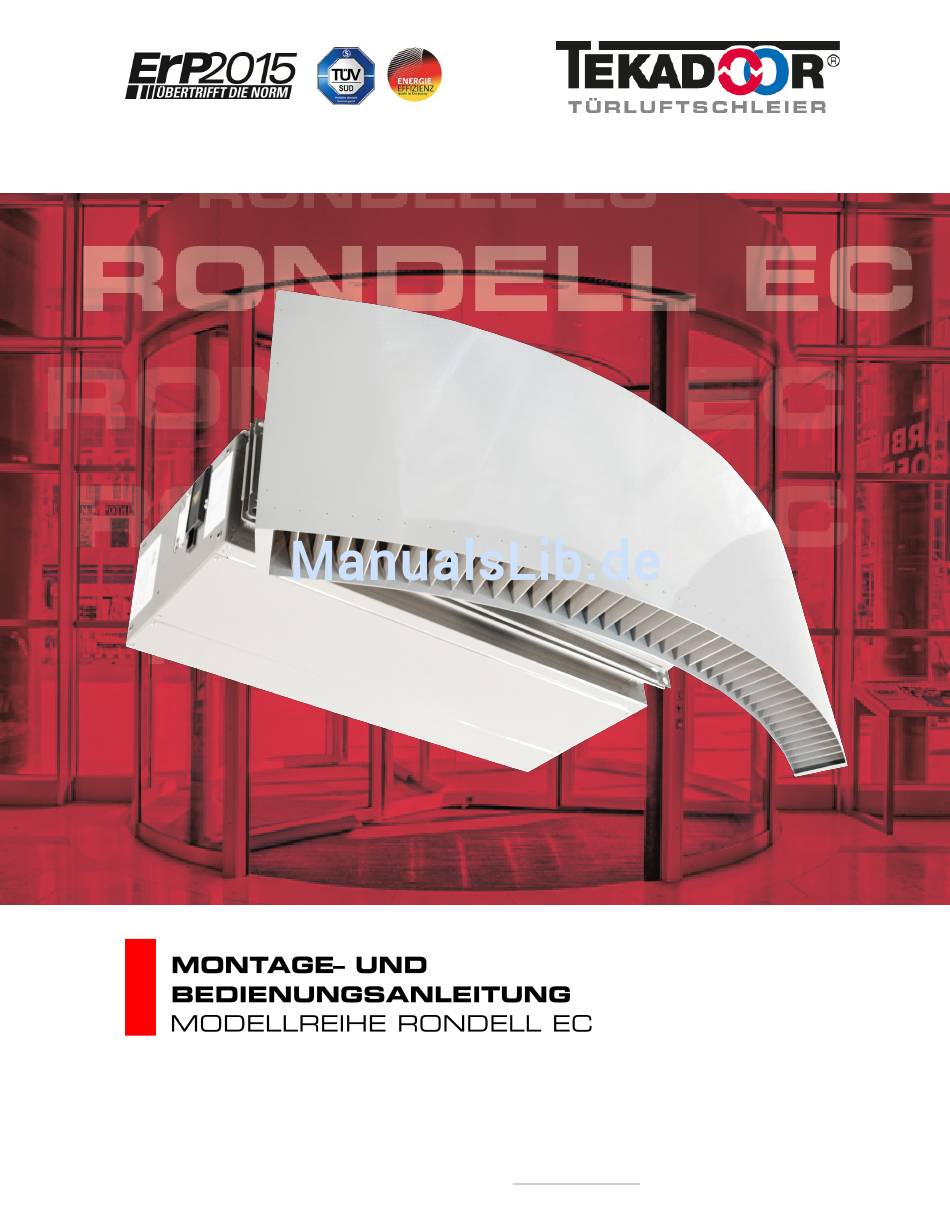

- Seite 1 Diese Anleitung für zukünftige Verwendungen sorgfältig aufbewahren! Vor Inbetriebnahme bitte unbedingt lesen! Ausgabe: 120216 TEKADOOR GmbH | Albert-Einstein-Str.11 | D-40764 Langenfeld | Tel.: 02173/20766-0 | Fax: 02173/20766-111 E-Mail: info@tekadoor.de | Internet: http://www.tekadoor.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitskennzeichnung Bestimmungsgemäße Verwendung Einsatzbereich Geltungsbereich Sicherheitshinweise Platzierung der Türluftschleieranlage Montage Standard Türluftschleieranlage Heizungsanschluss bei Pumpenwarmwasser– Betrieb Deckenbefestigung RONDELL Elektro- und Elektroheizungsanschluss Datenkabel Schaltgeräte Inbetriebnahme Vor der Inbetriebnahme Inbetriebnahme Nach der Inbetriebnahme Wartungsanleitung Wartungsintervall Reinigungsintervall Gehäuse Ansauggitter / Filter Heizregister Optionales Zubehör Deckenbefestigung DBS Ausblastemperaturregler MR/E,;... -
Seite 3: Sicherheitskennzeichnung
Sicherheitskennzeichnung Unbedingt beachten! Die Nichtbeachtung dieses Hinweises kann schwere Sach- Achtung! oder Personenschäden zur Folge haben. Gefahr durch Die Nichtbeachtung dieses Hinweises kann schwere Sach- elektrischen oder Personenschäden durch elektrischen Strom zur Folge haben. Strom Die Nichtbeachtung dieses Hinweises kann die einwandfreie Hinweis Funktion nicht gewährleistet werden Lesen Sie diese Anleitung vor Beginn der Montage und Installa-... -
Seite 4: Bestimmungsgemäße Verwendung

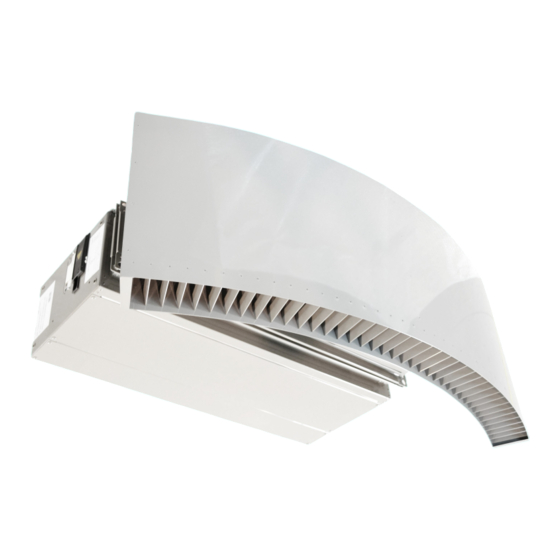

Bestimmungsgemäße Verwendung Die Tekadoor RONDELL Türluftschleieranlage wird nach dem neuesten Stand der Technik und Sicherheitsregeln gebaut. Bei Drehung der Türflügel dient die Türluftschleieranlage zur Vermeidung von Luftströmungen zwischen Außen- und Innenbereichen. Sie vermindert den Luft- und Temperaturaustausch im Türbereich (die so genannte Kältezone) und schafft somit ein im Eingangsbereich ein angenehmes Klima. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Für Schäden, die durch einen falschen Anschluss oder unsachgemäße Handhabung entstehen, wird keine Haftung übernommen. • Lesen Sie diese Montage- und Bedienungsanleitung aufmerksam durch. • Der Anschluss und Service der Türluftschleieranlagen darf nur durch autorisiertes Fachpersonal durchge- führt werden. •... -
Seite 6: Montage
Heizungsanschluss bei Pumpenwarmwasser-Betrieb Die für den Pumpenwarmwasser- Betrieb vorgesehene Tekadoor Türluftschleieranlage ist mit einem Wärmetau- scher ausgestattet. Vor- und Rücklauf sind entsprechend beschriftet und befinden sich standardmäßig im Innern der Türluftschleieranlage (siehe Seite 25). Das jeweilige Innengewinde der Heizungsanschlüsse entnehmen Sie bitte den technischen Daten. -
Seite 7: Deckenbefestigung
Gerätemontage An der Ober- oder Unterseite, (in Sonderfällen auch seitlich), je nach Türkonstruktion oder Einbauort, befinden sich in Abhängigkeit der Revisionsöffnung M8 Einnietmuttern. Diese dienen zur Befestigung der Türluftschleieranlage mit Gewindestangen. Zur Montage sollte, wenn möglich, ein Befestigungsset DBS (siehe Seite 11) zur Schallentkopplung vorgesehen werden. Aufbau auf tragbarer Drehtüroberdecke Revision von oben Oberdecke... -
Seite 8: Luftkanal Einteilig
Luftkanal einteilig Rahmen Luftkanal zweiteilig... -
Seite 9: Kanal Endet An Pfostenachse
Kanal endet an Pfostenachse 6 mm Spalt Schraube M 10 X 80 Zubehör Gummiplatte U- Scheibe für M 10 6 mm Mutter M 10... - Seite 10 Sk- Schraube M 8 X 16 Sk- Mutter M 6 Luftschleiergerät...
- Seite 11 Blende Blende unten in Ausblasstutzen einhängen Winkel in obere Umkantung hängen Blende oben gegen Ausblasstutzen drücken Winkel von oben mit Blechschraube befestigen Luftschleiergerät Winkel Zubehör: Schraubenpaket Zubehör: Unterkonstruktion Blende...
-
Seite 12: Elektro- Und Elektroheizungsanschluss
Elektro- und Elektroheizungsanschluss Fehler beim Anschluss Türluftschleieranlage können Beschädigungen führen. Für Schäden die durch falschen Anschluss oder unsachgemäßen Handhabung entstehen, wird nicht gehaf- tet. Für den Elektroanschluss sind die Vorschriften des örtlichen EVU und VDE zu berücksichtigen. Unbedingt Klemmenbezeichnung und Schaltplan beachten. Vor allen Arbeiten an der Türluftschleieranlage sind die Sicherheitshinweise unbedingt zu prüfen bzw. -
Seite 13: Inbetriebnahme
Inbetriebnahme Vor der Inbetriebnahme Vor Inbetriebnahme der Türluftschleieranlage sind alle Anlagenteile auf ihre ordnungsgemäße Montage hin zu über- prüfen. Besonderer Augenmerk sollte auf folgende Punkte liegen: Ist die Standsicherheit bzw. die Aufhängung der Türluftschleieranlage einwandfrei? Ist die Dichtigkeitsprüfung von Vorlauf und Rücklauf, einschließlich aller Zubehörteile wie z.B. Magnetventil, Ausblastemperaturregler, Automatikentlüfter, Anlagenfilter usw. -
Seite 14: Wartungsanleitung
Reinigungsmittel versetzt ist, geschehen. Ansauggitter Tekadoor Türluftschleieranlagen sind so konzipiert, dass die Reinigung einfach durchgeführt werden kann. Um das Ansauggitter zu reinigen, ist eine Demontage nicht erforderlich. Die Verunreinigungen können mit einem Staubsauger und einem Pinsel entfernt werden. Ebenso kann die Reinigung auch mit einem feuchten Tuch durchge- führt werden. -
Seite 15: Optionales Zubehör Deckenbefestigung Dbs
Optionales Zubehör Deckenbefestigung DBS Deckenbefestigung mit Schwingungsdämpfer und Schallschutzaufhängung M 8 Kontermutter M 8 Gewindestangen M 8 Länge 1 m Kontermutter M 8 Spannschloss M 8 Verstellbereich 30 mm Gewindestift M 8 mit Links- und Rechtsgewinde Kontermutter M 8 Dübel gehören nicht zum Lieferumfang! Bei der Auswahl der Dübel unbedingt das Gerätegewicht und die Materialzulassung beachten! Bei der Montage der Spannschlösser ist darauf zu achten, dass sich die verwendete Gewindestange bei der Regu- lierung nicht aus der Einnietmutter oder aus dem Nutsteine herausdreht. -
Seite 16: Ausblastemperaturregler Mr/E; Mr/L
Optionales Zubehör Ausblastemperaturregler MR/E; MR/L Ausblastemperaturregler MR/E Ausblastemperaturregler MR/E 3- Wege als Misch- oder Verteilventil Ventilgröße DN 15 DN 20 DN 25 DN 32 Kvs- Wert offen max. Differenzdruck °C Vorlauf Temperatur ND- Dampf zul. Druck °C zul. Temperatur Hohe Ansprechempfindlichkeit durch freiliegenden Flüssigkeitsthermostat. Senkrechter Einbau möglich. -
Seite 17: Magnetventil Mv/E; Mv/L
Optionales Zubehör Magnetventil MV/E; MV/L Anschluss Kv- Wert G innen EV 220B 15 B 1/2 “ EV 220B 20 B 1/2 “ EV 220B 25 B 3/4 “ 11,0 EV 220B 32 B 1 “ 18,0 EV 220B 42 B 1 1/4 “... -
Seite 18: Türkontaktmagnetschalter Tkm
Optionales Zubehör: Türkontaktmagnetschalter TKM nur in Verbindung mit GTM II oder GTM III Technische Daten: Schaltabstand: mind. 14 mm Leistungsklasse: 5 VA / 0,1 / 24 V DC Kabellänge: Anschlussleitung: LIYY 3 x 0,14 mm² Magnet: Alinco 500 Schalterart: Umschalter (NO/NC) Gehäuse: Aluminium Gehäusefarbe:... -
Seite 19: Raumthermostat Rt
Optionales Zubehör: Raumthermostat RT nur in Verbindung mit GTM II RAM 708 Raumthermostat, Wandaufbau Wandgehäuse weiß 75 x 75 x 28 mm Raumtemperaturregler mit Möglichkeit der thermischen Rückführung Geeignet für alle Heizungsarten z. B. Wasser-/ Elekroheizung Einstellregler +5 °C bis +30 °C mit mechanischer Einstellbegrenzung oder Feststellung RAM 701 mit Schließer RAM 708 mit Wechsler...
