14.8 Revisionsöffnung und Luftführung Ellipse, Nouveauline und Oval EC
Hinweis!
Damit eine ordnungsgemäße Wartung und/ oder Reparatur erfolgen kann, ist darauf zu achten, dass die Revisions-
öffnung nicht durch bauseitige Unterkonstruktionen zugebaut wird.
Bei allen Einbausituationen ist die Zugänglichkeit der Türluftschleieranlage über die gesamte Länge und Breite zu
gewährleisten. Die Abmessungen der Anlage entnehmen Sie bitte den technischen Zeichnungen.

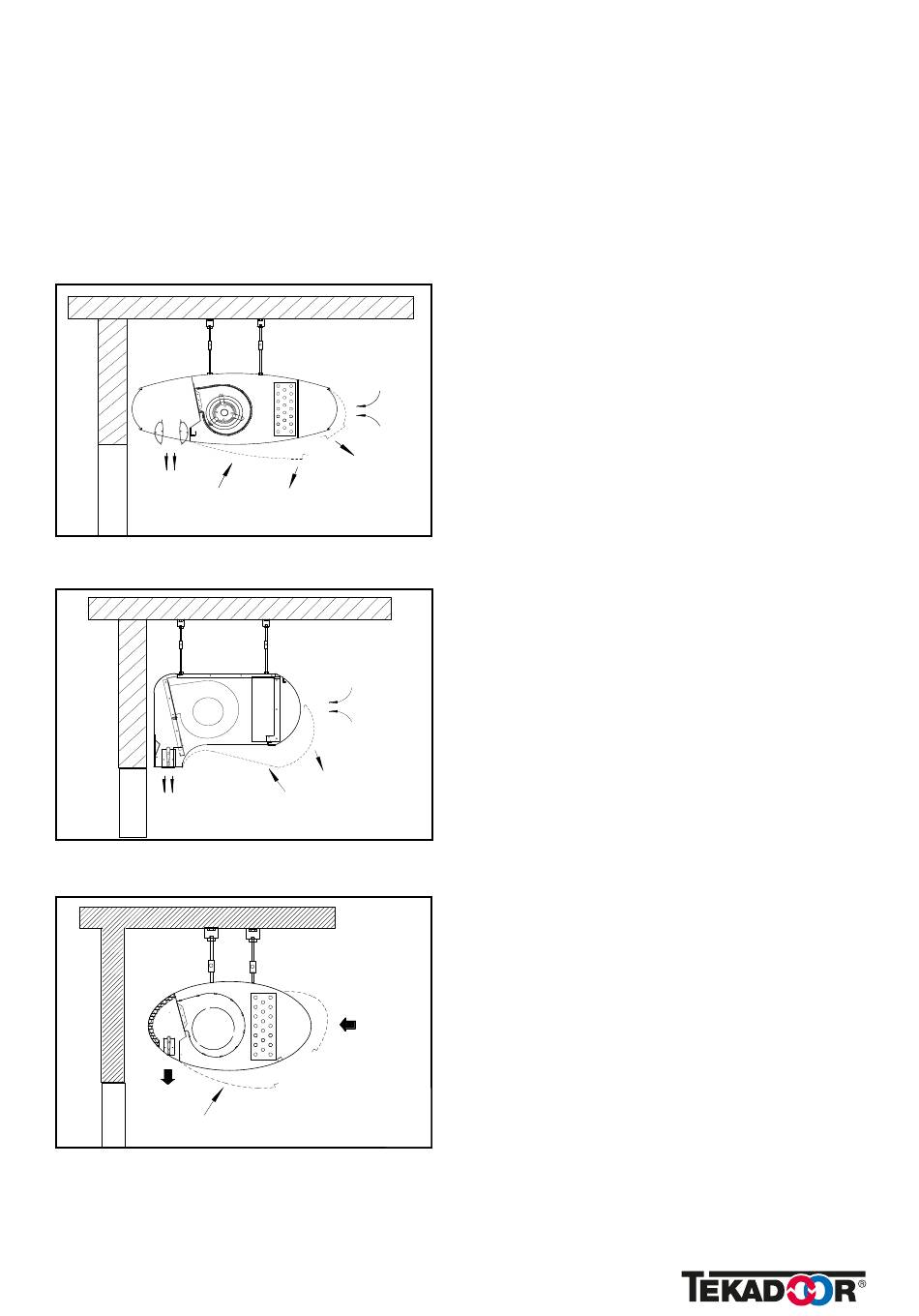

Revisionsdeckel
Ellipse (freihängede Montage)
Nouveauline (freihängede Montage)
Revisionsdeckel
Oval (freihängede Montage)
038
Revisionsdeckel
Revisionsöffnung Ellipse
Damit das Revisionsblech geöffnet werden kann, ist
zuvor das Ansauggitter zu lösen. Das Ansauggitter ist mit
einer Kreuzschraube M 5 befestigt. Nach Entfernung der
Kreuzschraube kann das Ansauggitter geöffnet werden.
Das Revisionsblech ist mit zwei Senkkopfschrauben M 5
befestigt.
Bitte darauf achten, dass es nicht unkontrolliert auf-
schwingt, wenn diese Senkkopfschrauben entfernt
werden.
Revisionsöffnung Nouveauline
Das Revisionsblech bildet zusammen mit dem Ansaug-
gitter eine Einheit. Es ist an der Oberseite mit Clipver-
schlüssen befestigt und kann mit einem breiten Schrau-
bendreher aufgehebelt werden. Das Revisionsblech ist
an einem Scharnier befestigt. In besonderen Fällen kann
es auch ganz entfernt werden.
Bitte darauf achten, dass es nicht unkontrolliert auf-
schwingt.
Revisionsöffnung Oval
Damit das Revisionsblech geöffnet werden kann, ist
zuvor das Ansauggitter zu lösen. Das Ansauggitter ist mit
einer Kreuzschraube M 5 befestigt. Nach Entfernung der
Kreuzschraube kann das Ansauggitter geöffnet werden.
Das Revisionsblech ist mit zwei Senkkopfschrauben M 5
befestigt.
Bitte darauf achten, dass es nicht unkontrolliert auf-
schwingt, wenn diese Senkkopfschrauben entfernt
werden.
Revisionsdeckel
