14.8 Revisionsöffnung und Luftführung Silencio EC
Hinweis!
Damit eine ordnungsgemäße Wartung und/ oder Reparatur erfolgen kann, ist darauf zu achten, dass die Revisions-
öffnung nicht durch bauseitige Unterkonstruktionen zugebaut wird.
Bei allen Einbausituationen ist die Zugänglichkeit der Türluftschleieranlage über die gesamte Länge und Breite zu
gewährleisten. Die Abmessungen der Anlage entnehmen Sie bitte den technischen Zeichnungen. Bei Türluftschlei-
eranlagen für Zwischendeckeneinbau (mit Schiebestutzen) ist die Zugänglichkeit (bauseitige Revision) zwischen
dem Ansaug und dem Ausblas über die gesamte Länge und Breite zu gewährleisten. Die Schiebestutzenteile sind
entsprechend zu fixieren, damit sie nicht durch Luftströmung in Schwingung geraten.

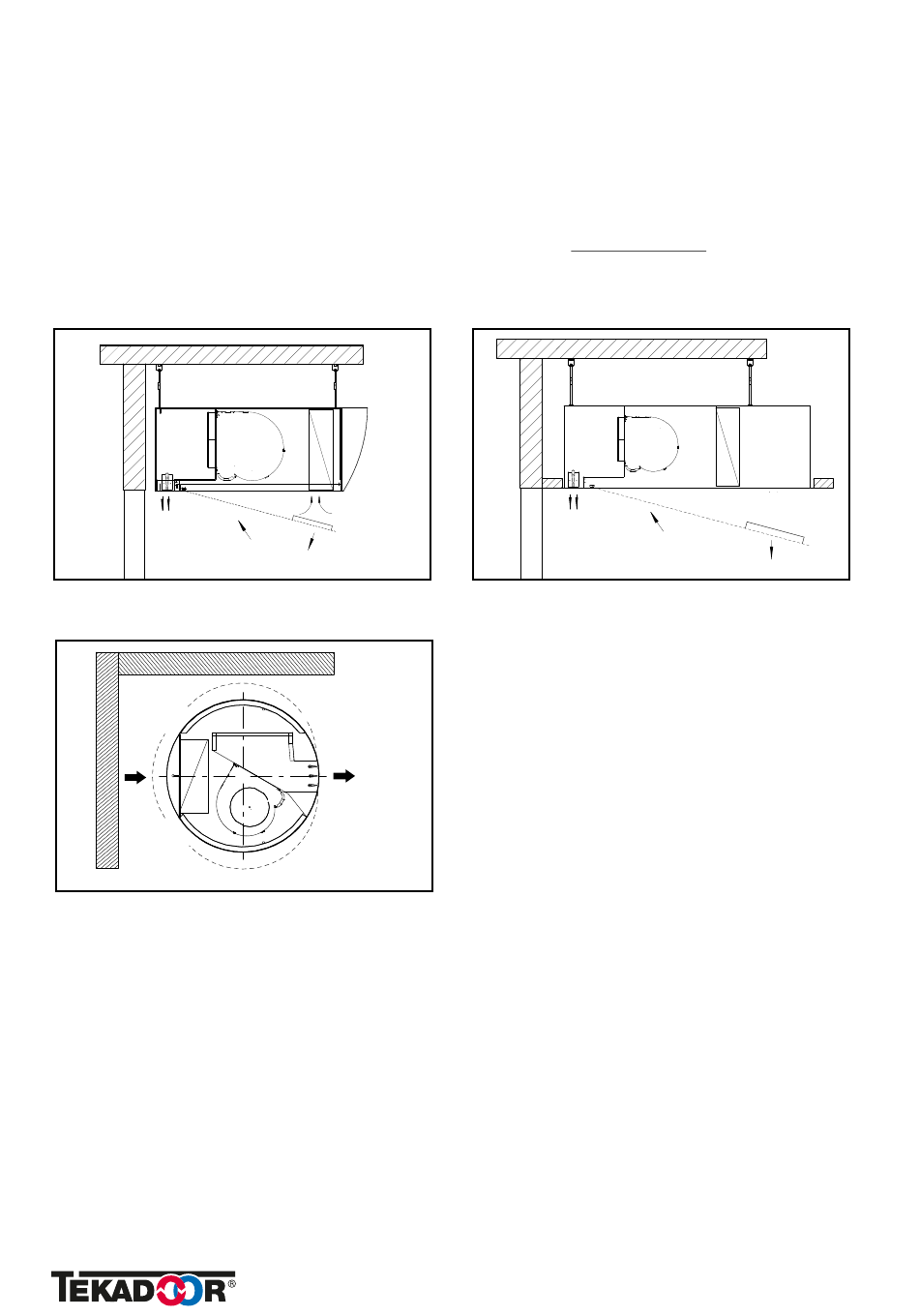

Revisionsdeckel
Silencio (freihängede Montage)
OUT
Silencio-Colum stehend (Aufstellung inks)
Revisionsöffnung Silencio Kassette
An der Unterseite der Türluftschleieranlage befinden sich zwei bzw. drei Schrauben, die mit einer Kunststoffabdeckung ver-
sehen sind. Diese Abdeckungen sind vorsichtig abzunehmen. Zur Öffnung des Revisionsblech sind die Schrauben zu
entfernen. Das Revisionsblech ist an einem Scharnier befestigt. In besonderen Fällen kann es auch ganz entfernt werden.
Bitte darauf achten, dass es nicht unkontrolliert aufschwingt.
Revisionsöffnung Silencio Colum
Damit das Revisionsblech geöffnet werden kann, ist zuvor das Ansauggitter zu lösen. Das Ansauggitter
ist mit einer Kreuzschraube M 5 befestigt. Nach Entfernen der Kreuzschraube kann
das Ansauggitter aus dem unteren Rahmen entnommen werden. Anschließen sind die Verbindungslaschen der Verklei-
dungsbleche zu lösen, so dass jedes Seitenblech jeweils Richtung Ausblaslamelle geschoben und demontiert werden kann.
Die Revisionsseite der Silencio Colum Geräte befindet sich grundsätzlich zur Raumseite.
m m
IN
Fehlersuche/Fehlerbehebung/Wartung/Reparatur/Reinigung
0 0 2 n . m i
Silencio-Kassette
Revisionsöffnung Silencio
Damit das Revisionsblech geöffnet werden kann, ist
zuvor das Ansauggitter zu lösen. Das Ansauggitter ist mit
Clipverschlüssen befestigt und kann mit einem breiten
Schraubendreher aufgehebelt werden. Es ist mit Siche-
rungsseilen gegen Herunterfallen gesichert.
Das Revisionsblech hat eine Sicherungsschraube, die
nach der Entfernung des Ansauggitters zugänglich ist
und entfernt werden muss. Es ist mit Clipverschlüssen
befestigt und kann nun mit einem breiten Schrauben-
dreher aufgehebelt werden. Bitte darauf achten, dass es
nicht unkontrolliert aufschwingt.
Revisionsdeckel
