Inhaltszusammenfassung für TEKADOOR DUAL EC

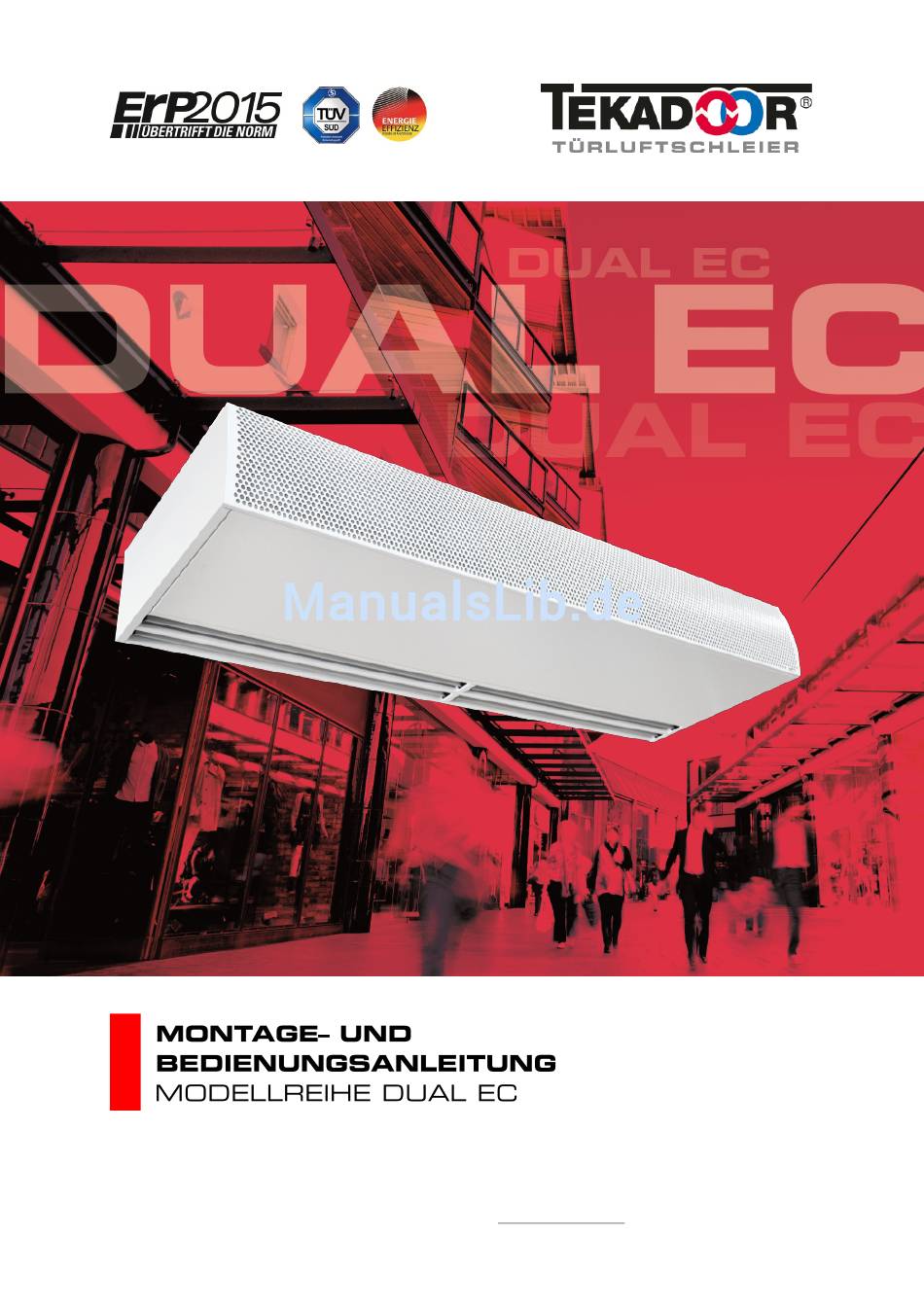

- Seite 1 Diese Anleitung für zukünftige Verwendungen sorgfältig aufbewahren! Vor Inbetriebnahme bitte unbedingt lesen! Ausgabe: 120216 TEKADOOR GmbH | Albert-Einstein-Str.11 | D-40764 Langenfeld | Tel.: 02173/20766-0 | Fax: 02173/20766-111 E-Mail: info@tekadoor.de | Internet: http://www.tekadoor.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitskennzeichnung Bestimmungsgemäße Verwendung Einsatzbereich Geltungsbereich Sicherheitshinweise Platzierung der Türluftschleieranlage Montage Standard Türluftschleieranlage Heizungsanschluss bei Pumpenwarmwasser– Betrieb Deckenbefestigung Elektroanschluss Datenkabel Schaltgeräte Inbetriebnahme Vor der Inbetriebnahme Inbetriebnahme Nach der Inbetriebnahme Wartungsanleitung Wartungsintervall Reinigungsintervall Gehäuse Filter Ansauggitter Heizregister Optionales Zubehör Deckenbefestigung DBS Ausblastemperaturregler MR/L Hydraulikschema Einbau... -
Seite 3: Sicherheitskennzeichnung
Sicherheitskennzeichnung Unbedingt beachten! Die Nichtbeachtung dieses Hinweises kann schwere Sach- Achtung! oder Personenschäden zur Folge haben. Gefahr durch Die Nichtbeachtung dieses Hinweises kann schwere Sach- elektrischen oder Personenschäden durch elektrischen Strom zur Folge haben. Strom Die Nichtbeachtung dieses Hinweises kann die einwand- Hinweis freie Funktion nicht gewährleistet werden Lesen Sie diese Anleitung vor Beginn der Montage und In-... -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die TEKADOOR DUAL Türluftschleieranlage wird nach dem neuesten Stand der Technik und Sicherheitsregeln gebaut. Die Türluftschleieranlage dient zur Vermeidung von Luftströmungen zwischen Außen- und Innenberei- chen. Sie vermindert den Luft- und Temperaturaustausch im Türbereich und schafft somit eine Behaglichkeits- zone. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Für Schäden, die durch einen falschen Anschluss oder unsachgemäße Handhabung entstehen, wird keine Haftung übernommen. • Lesen Sie diese Montage- und Bedienungsanleitung aufmerksam durch. • Der Anschluss und Service der Türluftschleieranlagen darf nur durch autorisiertes Fachpersonal durchge- führt werden. •... -
Seite 6: Montage
Heizungsanschluss bei Pumpenwarmwasser-Betrieb Die für den Pumpenwarmwasser- Betrieb vorgesehene TEKADOOR Türluftschleieranlage ist mit einem Wärme- tauscher ausgestattet. Vor- und Rücklauf sind auf der Türluftschleieranlage beschriftet und befinden sich stan- dardmäßig oben auf der linken Geräteseite. Das jeweilige Innengewinde der Heizungsanschlüsse entnehmen Sie bitte den technischen Daten. -
Seite 7: Elektroanschluss
Elektroanschluss Fehler beim Anschluss Türluftschleieranlage können Beschädigungen führen. Für Schäden die durch falschen Anschluss oder unsachgemäßen Handhabung entstehen, wird nicht gehaftet. Für den Elektroanschluss sind die Vorschriften des örtlichen EVU und VDE zu berücksichtigen. Unbedingt Klemmenbezeichnung und Schaltplan beachten. Vor allen Arbeiten an der Türluftschleieranlage sind die Sicherheitshinweise unbedingt zu prüfen bzw. zu beach- ten. -
Seite 8: Inbetriebnahme
Inbetriebnahme Vor der Inbetriebnahme Vor Inbetriebnahme der Türluftschleieranlage sind alle Anlagenteile auf ihre ordnungsgemäße Montage hin zu überprüfen. Besonderer Augenmerk sollte auf folgende Punkte liegen: Ist die Aufhängung der Türluftschleieranlage einwandfrei? Ist die Dichtigkeitsprüfung von Vorlauf und Rücklauf, einschließlich aller Zubehörteile wie z.B. Magnet- ventil, Ausblastemperaturregler, Automatikentlüfter, Anlagenfilter usw. -
Seite 9: Wartungsanleitung
Diese kann mit einem feuchten Tuch, welches eventuell mit einem leichten Reinigungsmittel versetzt ist, geschehen. Ansauggitter (Filter) TEKADOOR Türluftschleieranlagen sind so konzipiert, dass die Reinigung einfach durchgeführt werden kann. Um das Ansauggitter zu reinigen, ist eine Demontage nicht erforderlich. Die Verunreinigungen können mit ei- nem Staubsauger und einem Pinsel entfernt werden. -
Seite 10: Optionales Zubehör Deckenbefestigung Dbs
Optionales Zubehör Deckenbefestigung DBS Deckenbefestigung mit Schwingungsdämpfer und Schallschutzaufhängung M 8 Kontermutter M 8 Gewindestangen M 8 Länge 1 m Kontermutter M 8 Spannschloss M 8 Verstellbereich 30 mm Gewindestift M 8 mit Links- und Rechtsgewinde Kontermutter M 8 Dübel gehören nicht zum Lieferumfang! Bei der Auswahl der Dübel unbedingt das Gerätegewicht und die Materialzulassung beachten! Bei der Montage der Spannschlösser ist darauf zu achten, dass sich die verwendete Gewindestange bei der Regulierung nicht aus der Einnietmutter oder aus dem Nutsteine herausdreht. -
Seite 11: Optionales Zubehör Ausblastemperaturregler Mr/L
Optionales Zubehör Ausblastemperaturregler MR/L Ausblastemperaturregler MR/L Ausblastemperaturregler MR/L 3- Wege als Misch- oder Verteilventil Ventilgröße DN 15 DN 20 DN 25 DN 32 Kvs- Wert offen max. Differenzdruck Vorlauf Temperatur °C ND- Dampf zul. Druck zul. Temperatur °C Hohe Ansprechempfindlichkeit durch freiliegenden Flüssigkeitsfühler. Senkrechter Einbau möglich. -
Seite 12: Optionales Zubehör Magnetventil Mv/L
Optionales Zubehör Magnetventil MV/L Anschluss Kv- Wert G innen EV 220B 15 B 1/2 “ EV 220B 20 B 1/2 “ EV 220B 25 B 3/4 “ 11,0 EV 220B 32 B 1 “ 18,0 EV 220B 42 B 1 1/4 “ 24,0 EV 220B 50 B 1 1/2 “... -
Seite 13: Türkontaktmagnetschalter Tkm
Optionales Zubehör: Türkontaktmagnetschalter TKM nur in Verbindung mit GTM II oder GTM III Technische Daten: Schaltabstand: mind. 14 mm Leistungsklasse: 5 VA / 0,1 / 24 V DC Kabellänge: Anschlussleitung: LIYY 3 x 0,14 mm² Magnet: Alinco 500 Schalterart: Umschalter (NO/NC) Gehäuse: Aluminium Gehäusefarbe:... -
Seite 14: Raumthermostat Rt
Optionales Zubehör: Raumthermostat RT nur in Verbindung mit GTM II RAM 708 Raumthermostat, Wandaufbau Wandgehäuse weiß 75 x 75 x 28 mm Raumtemperaturregler mit Möglichkeit der thermischen Rückführung Geeignet für alle Heizungsarten z. B. Wasser-/ Elekroheizung Einstellregler +5 °C bis +30 °C mit mechanischer Einstellbegrenzung oder Feststellung RAM 701 mit Schließer RAM 708 mit Wechsler... -
Seite 15: Technische Zeichnung
75 115...
