Installations-/ Funktionsbeschreibung Zubehör

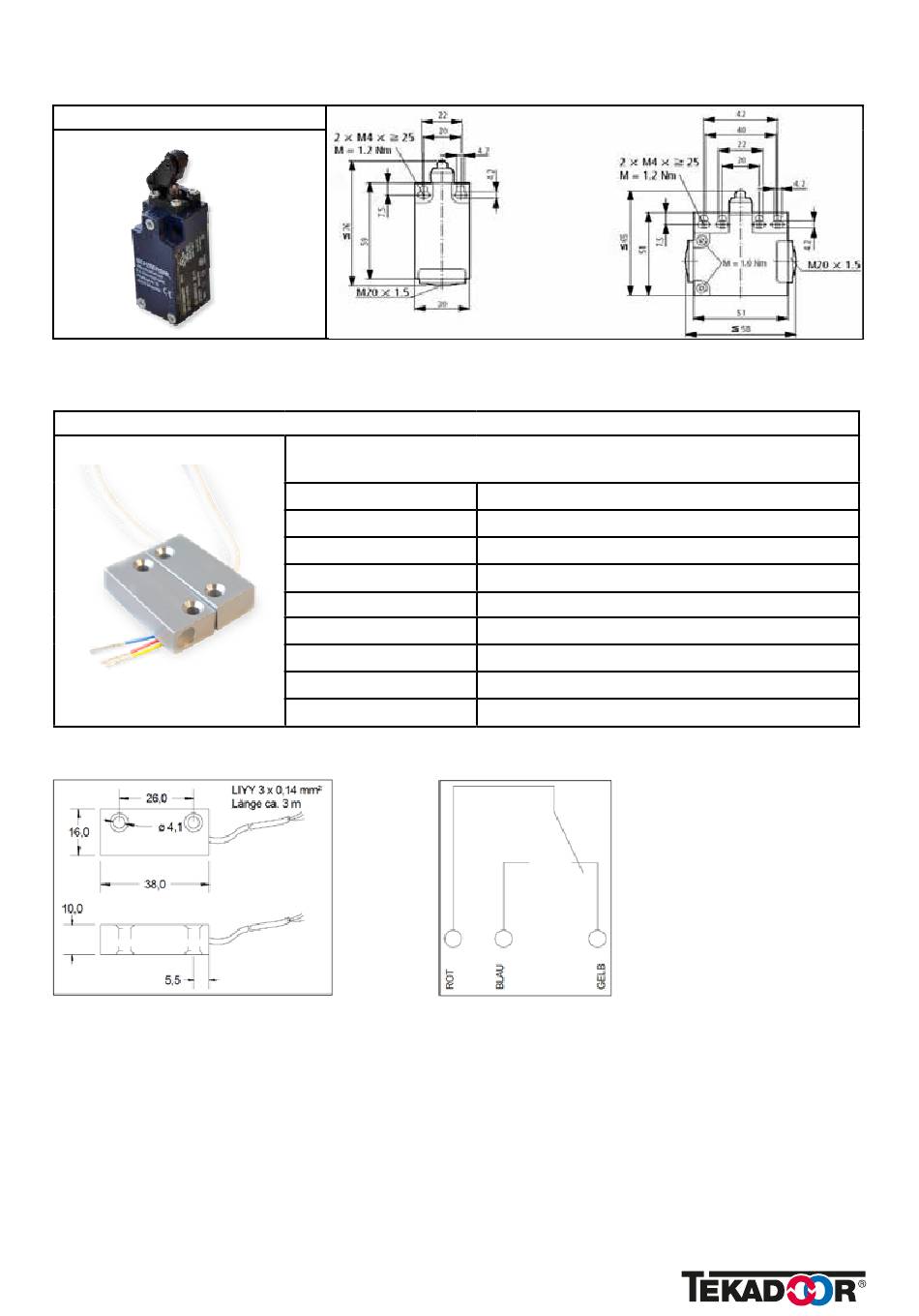

8.6 Türkontaktschalter
Türkontaktschalter (TK)
Türkontaktmagnetschalter mit Rollenhebel
8.7 Türkontaktmagnetschalter
Türkontaktmagnetschalter (TKM)
Abmessungen
Mechanische Eigenschaften
Gehäuse:
Einbaulage:
Der berührungslose Türkontaktmagnetschalter ist so zu montieren, dass er bei Öffnungsbeginn der Türe die Türluftschleieran-
lage in die vorgewählte Ventilatorstufe einschaltet.
Bitte Nachlaufzeit der Türluftschleieranlage im Bedienteil einstellen. Der Anschluss erfolgt auf der Platine im Innern der Tür-
luftschleieranlage gemäß Schaltbild.
018
Technische Daten:
Schaltabstand:
Leistungsklasse:
Kabellänge:
Anschlussleitung:
Magnet:
Schalterart:
Gehäuse:
Gehäusefarbe:
Abmessungen:
Aluminium, Reedkontakt eingegossen
beliebig (bei Montage auf ferromagnetischem Material reduziert sich der Schaltabstand)
mind. 14 mm
5 VA / 0,1 / 24 V DC
3 m
LIYY 3 x 0,14 mm²
Alinco 500
Umschalter (NO/NC)
Aluminium
Alu– grau
38 x 16 x 10 mm (L x B x H)
Anschlussbild
