Fehlersuche/Fehlerbehebung/Wartung/Reparatur/Reinigung
14.8 Revisionsöffnung und Luftführung Secon
Hinweis!
Damit eine ordnungsgemäße Wartung und/ oder Reparatur erfolgen kann, ist darauf zu achten, dass die Revisions-
öffnung nicht durch bauseitige Unterkonstruktionen zugebaut wird.
Bei allen Einbausituationen ist die Zugänglichkeit der Türluftschleieranlage über die gesamte Länge und Breite zu
gewährleisten. Die Abmessungen der Anlage entnehmen Sie bitte den technischen Zeichnungen. Bei Türluftschlei-
eranlagen für Zwischendeckeneinbau (mit Schiebestutzen) ist die Zugänglichkeit (bauseitige Revision) zwischen
dem Ansaug und dem Ausblas über die gesamte Länge und Breite zu gewährleisten. Die Schiebestutzenteile sind
entsprechend zu fixieren, damit sie nicht durch Luftströmung in Schwingung geraten.

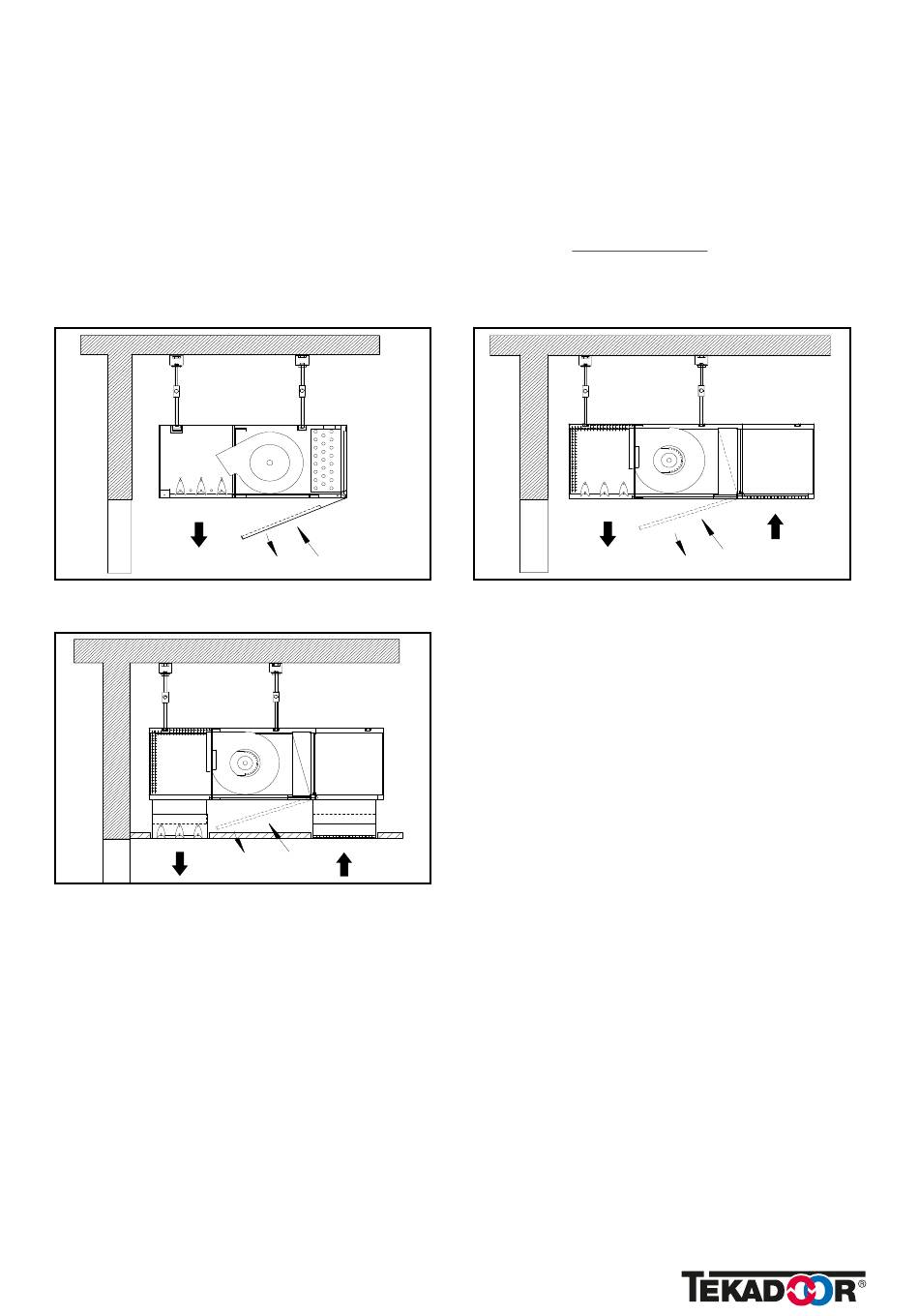

Revisionsdeckel
Revisionsdeckel
Secon (freihängede Montage)
Secon-AK (deckenbündige Montage)
Revisionsdeckel
Secon-Z (Zwischendeckeneinbau)
Revisionsöffnung Secon
Bevor das Revisionsblech von Standard Türluftschleiern geöffnet wird, ist das Ansauggitter zu entfernen; dieses muss um
ca. 2 cm angehoben werden und kann anschließend herausgenommen werden.
Das Revisionsblech ist nun mit einem breiten Schraubendreher an den Verschlüssen (Vorreiber) zu öffnen. Das Revisions-
blech ist an der Ansaugseite eingehängt und ist für weitere Arbeiten zu entfernen. Das Revisionsblech ist dabei gegen
Herunterfallen zu sichern.
Revisionsöffnung Secon-Z
Bei einem Türluftschleier für Zwischendeckeneinbau ist das Revisionsblech in einem Profil eingeschoben und
kann, nach Öffnung der Vorreiber, aus dem Türluftschleier entfernt werden. Das Revisionsblech ist dabei gegen
Herunterfallen zu sichern.
036
