14.8 Revisionsöffnung und Luftführung Colum und Wing-G EC
Hinweis!
Damit eine ordnungsgemäße Wartung und/ oder Reparatur erfolgen kann, ist darauf zu achten, dass die Revisions-
öffnung nicht durch bauseitige Unterkonstruktionen zugebaut wird.
Bei allen Einbausituationen ist die Zugänglichkeit der Türluftschleieranlage über die gesamte Länge und Breite zu
gewährleisten. Die Abmessungen der Anlage entnehmen Sie bitte den technischen Zeichnungen.

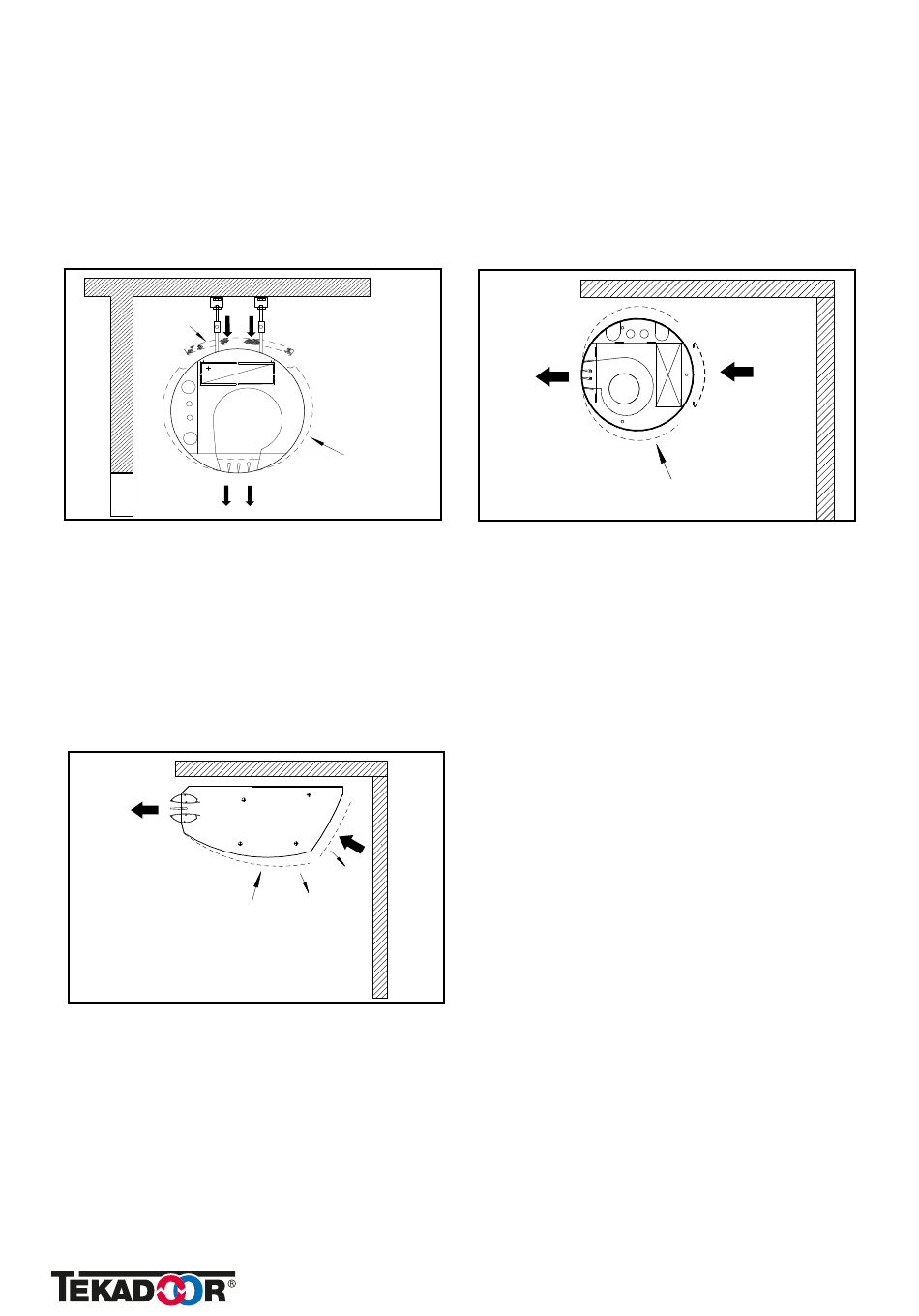

Ansauggitter
Colum (freihängede Montage)
Revisionsöffnung Colum
Damit das Revisionsblech geöffnet werden kann, ist zuvor das Ansauggitter zu lösen. Das Ansauggitter
ist mit einer Kreuzschraube M 5 befestigt. Nach Entfernen der Kreuzschraube kann
das Ansauggitter aus dem unteren Rahmen entnommen werden. Anschließen sind die Verbindungslaschen der Verklei-
dungsbleche zu lösen, so dass jedes Seitenblech jeweils Richtung Ausblaslamelle geschoben und demontiert werden kann.
Die Revisionsseite der Silencio Colum Geräte befindet sich grundsätzlich zur Raumseite.
Revisionsdeckel
Wing-G (Stehende Ausführung rechts)
Fehlersuche/Fehlerbehebung/Wartung/Reparatur/Reinigung
Revisionsdeckel
Colum (stehende Ausführung rechts)
Mindestabstand zur Wand 200mm
Revisionsöffnung Wing-G
Damit das Revisionsblech geöffnet werden kann, ist zuvor
das Ansauggitter zu lösen. Das
Ansauggitter ist mit einer Kreuzschraube M 5 befestigt.
Nach Entfernung der Kreuzschraube
kann das Ansauggitter aus dem unteren Rahmen entnom-
men werden.
Revisionsdeckel
