14.8 Revisionsöffnung und Luftführung Wing-R und Tic
Revisionsöffnung Wing-R
Damit das Revisionsblech geöffnet werden kann, ist zuvor das Ansauggitter zu lösen. Das Ansauggitter ist mit einer Kreuz-
schraube M 5 befestigt. Nach Entfernung der Kreuzschraube kann das Ansauggitter aus dem unteren Rahmen entnommen
werden.
D
Revisionsdeckel
Wing-R (beidseitige Aufstellung)

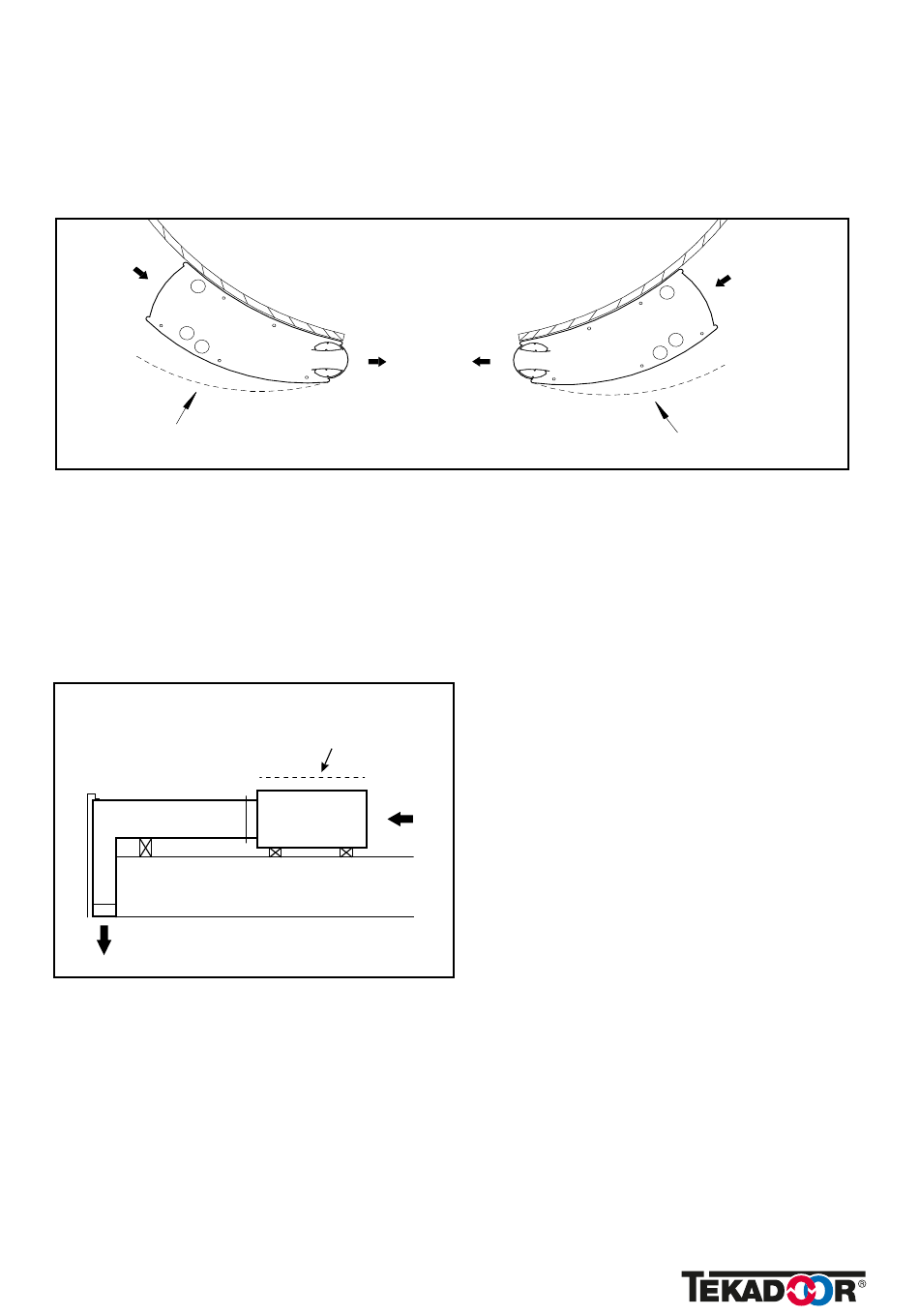

14.8 Revisionsöffnung und Luftführung Rondell (Aufbau)
Bei allen Einbausituationen ist die Zugänglichkeit der Türluftschleieranlage über die gesamte Länge und Breite zu gewähr-
leisten. Die Abmessungen der Anlage entnehmen Sie bitte den technischen Zeichnungen. Bei Türluftschleieranlagen für den
Einbau in den Korpus der Karusselltüren ist die Zugänglichkeit über die gesamte Gerätelänge und –tiefe zu gewährleisten.
Rondell (Montage auf dem Korpus der Karusselltüre, Revi-
sionsöffnung von oben)
040
A
D
A
A
A + 200
Revisionsdeckel (Beispiel
von oben)
Revisionsdeckel
Revisionsöffnung Rondell
Nachdem die Kreuzschrauben entfernt wurden, kann
das Revisionsblech entnommen werden.
Je nach Baureihe kann das Rondellgerät als Vor-. Ein-
oder Aufbauvariante erfolgen. Die Revisionsöffnung
befindet sich wahlweise auf der Geräteober oder
unterseite.
