Technische Zeichnung Zephyr Ec; Technische Daten - TEKADOOR Zephyr EC Montage- Und Betriebsanleitung

Technische Zeichnung
15. Technische Zeichnung
15.1

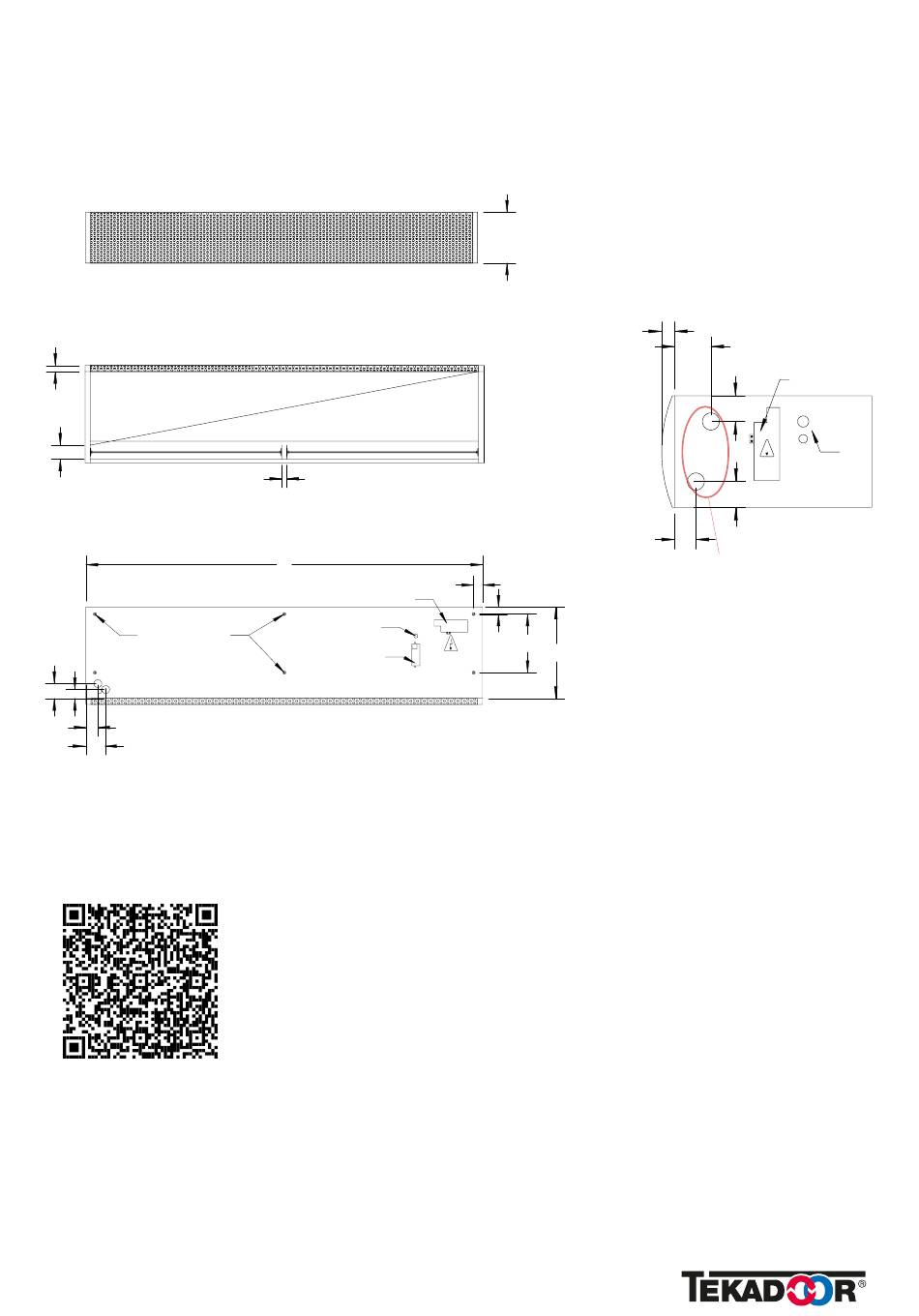

Technische Zeichnung Zephyr EC

Horizontale freihängende Ausführung
VORDERANSICHT
UNTERANSICHT
30
70
DRAUFSICHT
Einnietmuttern M8
75 45
in
out
60
100
A= INDIVIDUELLES LÄNGENMASS
Technische-Daten
Zephyr, Zephyr-Kassette, Zephyr-Z und Zephyr-DX EC
042
25
A
Anschlussbox
Vorbereitung für
*
Verschraubung M 20
Platine
*
260
SEITENANSICHT
50
40
35 295
*
460
*
ACHTUNG: Maße ändern sich bei
Zephyr LX / LXX von 260 mm auf 450 mm
und von 460 mm auf 715 mm
u. M10 anstatt M8 Einnietmuttern.
30
85
60
Anschlussbox
in
M25 + M20
out
Verschraubung
60
Optional:
Anschlüsse seitlich
TECHNICHE ÄNDERUNGEN VORBEHALTEN
