Technische Zeichnung Dual Kassette Ec - TEKADOOR Zephyr EC Montage- Und Betriebsanleitung

Technische Zeichnung
15.2

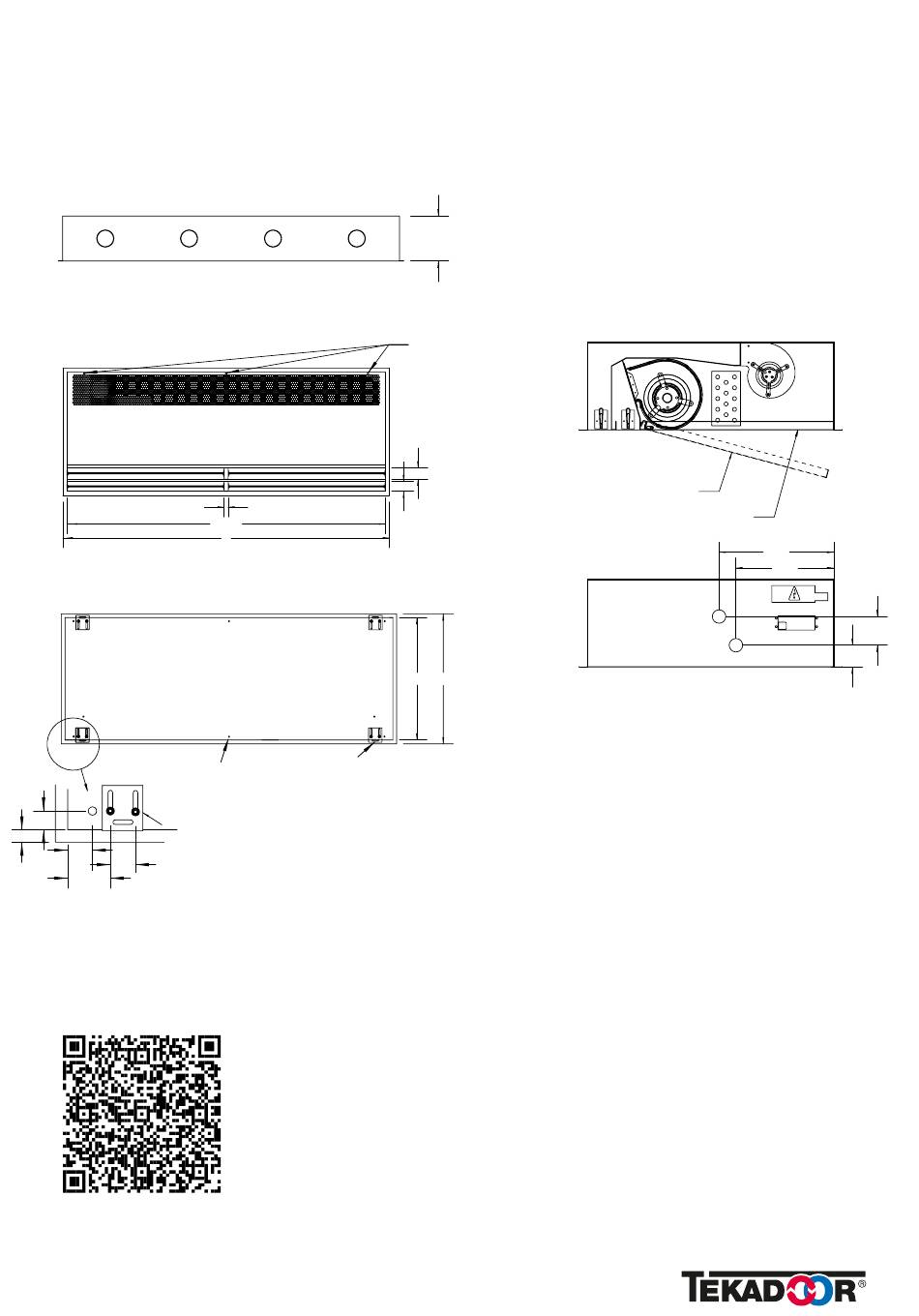

Technische Zeichnung Dual Kassette EC

Horizontale deckenbündige Ausführung
VORDERANSICHT
Vorperforiert für Ansaug aus der Zwischendecke
UNTERANISCHT
DRAUFSICHT
Befestigung nur bei über 2m Geräte
35
M8
25
verschiebbar
50
40
80
A= INDIVIDUELLES LÄNGENMASS
Technische-Daten
Dual, Dual-Kassette, Dual-Z und Dual-DX EC
046
25
A-50
A
9mm Langloch
für Befestigung
M8 Einnietmutter
260
versteckte Revisions-
befestigungsschrauben
70
60
730 780
SEITENANSICHT
E-und W-Anschlüsse seitlich links
in Luftrichtung
Revision
Ansaugfilter mit Microfilter
IN
OUT
TECHNICHE ÄNDERUNGEN VORBEHALTEN
340
290
85
65
