14.8 Revisionsöffnung und Luftführung Contur
Hinweis!
Damit eine ordnungsgemäße Wartung und/ oder Reparatur erfolgen kann, ist darauf zu achten, dass die Revisions-
öffnung nicht durch bauseitige Unterkonstruktionen zugebaut wird.
Bei allen Einbausituationen ist die Zugänglichkeit der Türluftschleieranlage über die gesamte Länge und Breite zu
gewährleisten. Die Abmessungen der Anlage entnehmen Sie bitte den technischen Zeichnungen. Bei Türluftschlei-
eranlagen für Zwischendeckeneinbau (mit Schiebestutzen) ist die Zugänglichkeit (bauseitige Revision) zwischen
dem Ansaug und dem Ausblas über die gesamte Länge und Breite zu gewährleisten. Die Schiebestutzenteile sind
entsprechend zu fixieren, damit sie nicht durch Luftströmung in Schwingung geraten.

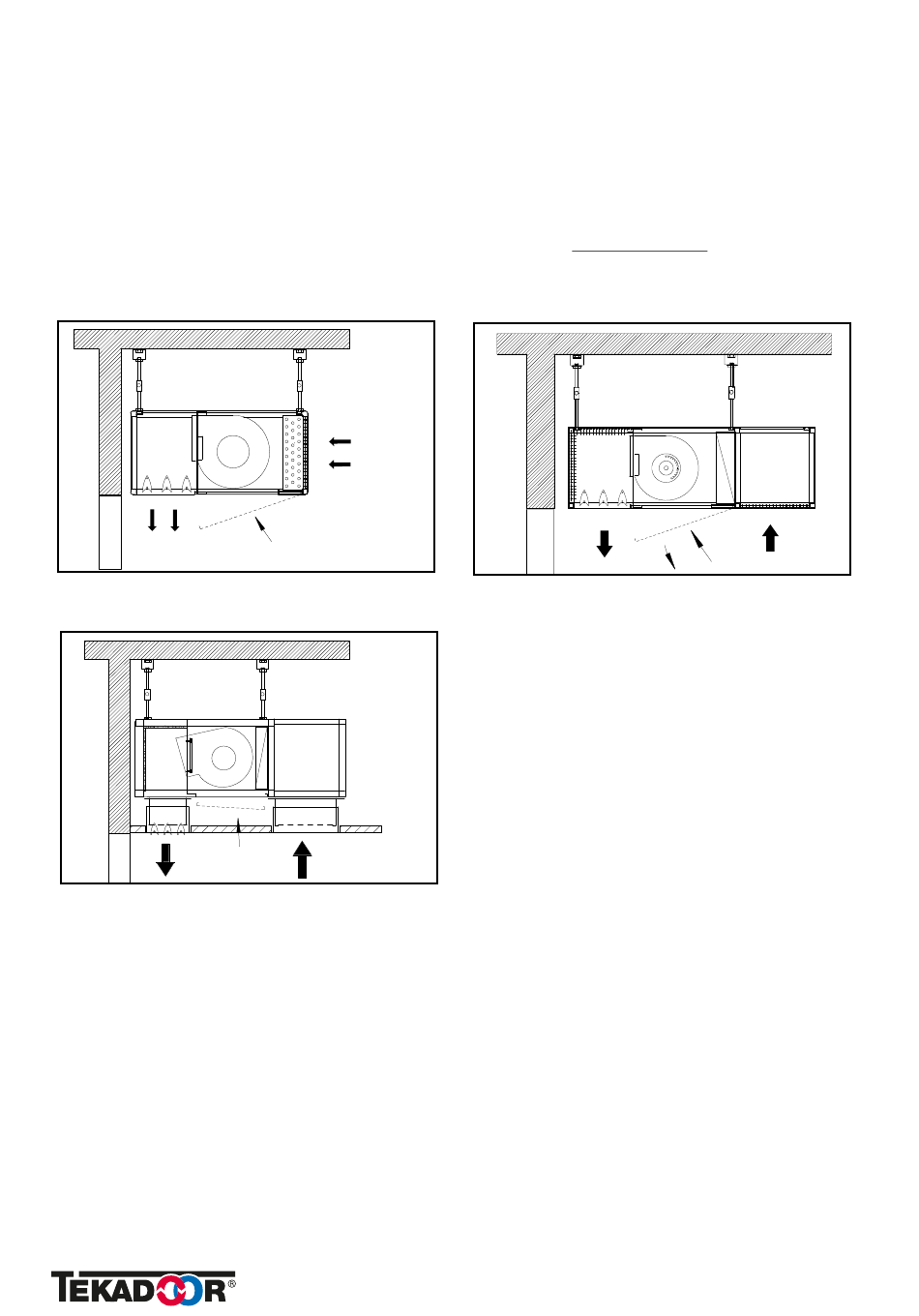

Contur (freihängede Montage)
Revisionsdeckel
Contur-Z (Zwischendeckeneinbau)
Revisionsöffnung Contur
Die Revisionsöffnung von Standard Türluftschleiern ist mit einem breiten Schraubendreher an den Verschlüssen
(Vorreiber) zu öffnen. Das Revisionsblech ist an einem Scharnier befestigt. In besonderen Fällen kann es
auch ganz entfernt werden. Dazu rechts und links eine Schraube M5 entfernen. Das Revisionsblech ist dabei
gegen Herunterfallen zu sichern.
Revisionsöffnung Contur-Z
Bei einem Türluftschleier für Zwischendeckeneinbau ist das Revisionsblech nicht an einem Scharnier befestigt.
Es ist in einem Profil eingeschoben und kann, nach Öffnung der Vorreiber, aus dem Türluftschleier entfernt werden.
Das Revisionsblech ist dabei gegen Herunterfallen zu sichern.
Revisionsdeckel
Fehlersuche/Fehlerbehebung/Wartung/Reparatur/Reinigung
Contur-AK (deckenbündige Montage)
Revisionsdeckel
