Inhaltszusammenfassung für TEKADOOR Ellipse EC
- Seite 1 Diese Anleitung für zukünftige Verwendungen sorgfältig aufbewahren! Vor Inbetriebnahme bitte unbedingt lesen! Ausgabe: 120216 TEKADOOR GmbH | Albert-Einstein-Str.11 | D-40764 Langenfeld | Tel.: 02173/20766-0 | Fax: 02173/20766-111 E-Mail: info@tekadoor.de | Internet: http://www.tekadoor.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitskennzeichnung Bestimmungsgemäße Verwendung Einsatzbereich Geltungsbereich Sicherheitshinweise Platzierung der Türluftschleieranlage Montage Standard Türluftschleieranlage Heizungsanschluss bei Pumpenwarmwasser– Betrieb Deckenbefestigung Ellipse SLW Standard Ellipse ULW Elektro- und Elektroheizungsanschluss Datenkabel Schaltgeräte Inbetriebnahme Vor der Inbetriebnahme Inbetriebnahme Nach der Inbetriebnahme Wartungsanleitung Wartungsintervall Reinigungsintervall Gehäuse Ansauggitter Filter Heizregister... -
Seite 3: Sicherheitskennzeichnung
Sicherheitskennzeichnung Unbedingt beachten! Die Nichtbeachtung dieses Hinweises kann schwere Sach- Achtung! oder Personenschäden zur Folge haben. Gefahr durch Die Nichtbeachtung dieses Hinweises kann schwere Sach- elektrischen oder Personenschäden durch elektrischen Strom zur Folge haben. Strom Die Nichtbeachtung dieses Hinweises kann die einwandfreie Hinweis Funktion nicht gewährleistet werden Lesen Sie diese Anleitung vor Beginn der Montage und Installa-... -
Seite 4: Bestimmungsgemäße Verwendung

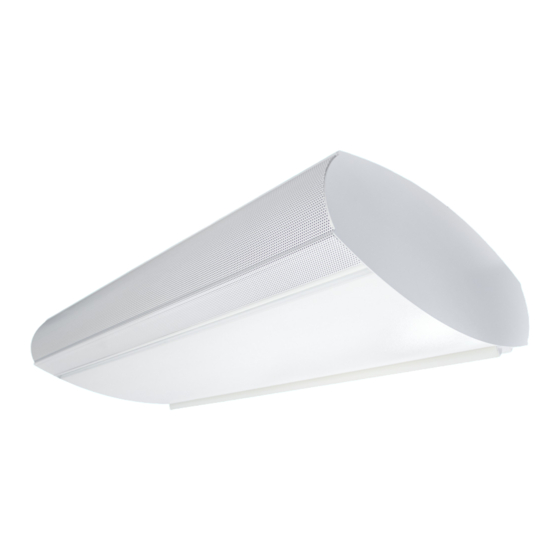

Bestimmungsgemäße Verwendung Die TEKADOOR Ellipse Türluftschleieranlage wird nach dem neuesten Stand der Technik und Sicherheitsregeln gebaut. Die Türluftschleieranlage dient zur Vermeidung von Luftströmungen zwischen Außen- und Innenbereichen. Sie vermindert den Luft- und Temperaturaustausch im Türbereich und schafft somit eine Behaglichkeitszone. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Für Schäden, die durch einen falschen Anschluss oder unsachgemäße Handhabung entstehen, wird keine Haftung übernommen. • Lesen Sie diese Montage- und Bedienungsanleitung aufmerksam durch. • Der Anschluss und Service der Türluftschleieranlagen darf nur durch autorisiertes Fachpersonal durchge- führt werden. •... -
Seite 6: Montage
Heizungsanschluss bei Pumpenwarmwasser-Betrieb Die für den Pumpenwarmwasser- Betrieb vorgesehene TEKADOOR Türluftschleieranlage ist mit einem Wärmetau- scher ausgestattet. Vor- und Rücklauf sind auf der Türluftschleieranlage beschriftet und befinden sich standardmä- ßig oben auf der linken Geräteseite. Das jeweilige Innengewinde der Heizungsanschlüsse entnehmen Sie bitte den technischen Daten. -
Seite 7: Deckenbefestigung
Deckenbefestigung * Verwenden Sie bei der Deckenmontage die dafür vorgesehene Aufhängepunkte. ELLIPSE Modell Standard Befestiguns- punkte 2000 2000 2000 2000 3000 3000 3000 3000 Deckenbefestigungs- Set Deckenbefestigungs- Set Elektroanschluß Wand Wand Elektroanschluß Ansauggitter Jetflow Ausblasdüse Türrahmen Türrahmen Revisionsdeckel Revisionsdeckel Ansauggitter Jetflow Ausblasdüse Ellipse SLW Standard... -
Seite 8: Elektro- Und Elektroheizungsanschluss
Elektro- und Elektroheizungsanschluss Fehler beim Anschluss Türluftschleieranlage können Beschädigungen führen. Für Schäden die durch falschen Anschluss oder unsachgemäßen Handhabung entstehen, wird nicht gehaf- tet. Für den Elektroanschluss sind die Vorschriften des örtlichen EVU und VDE zu berücksichtigen. Unbedingt Klemmenbezeichnung und Schaltplan beachten. Vor allen Arbeiten an der Türluftschleieranlage sind die Sicherheitshinweise unbedingt zu prüfen bzw. -
Seite 9: Inbetriebnahme
Inbetriebnahme Vor der Inbetriebnahme Vor Inbetriebnahme der Türluftschleieranlage sind alle Anlagenteile auf ihre ordnungsgemäße Montage hin zu über- prüfen. Besonderer Augenmerk sollte auf folgende Punkte liegen: Ist die Aufhängung der Türluftschleieranlage einwandfrei? Ist die Dichtigkeitsprüfung von Vorlauf und Rücklauf, einschließlich aller Zubehörteile wie z.B. Magnetventil, Ausblastemperaturregler, Automatikentlüfter, Anlagenfilter usw. -
Seite 10: Wartungsanleitung
Bedarf eine Reinigung erfolgen. Ansauggitter (Filter) TEKADOOR Türluftschleieranlagen sind so konzipiert, dass die Reinigung einfach durchgeführt werden kann. Um das Ansauggitter zu reinigen, ist eine Demontage nicht erforderlich. Die Verunreinigungen können mit einem Staubsauger und einem Pinsel entfernt werden. -
Seite 11: Optionales Zubehör Deckenbefestigung Dbs
Optionales Zubehör Deckenbefestigung DBS Deckenbefestigung mit Schwingungsdämpfer und Schallschutzaufhängung M 8 Kontermutter M 8 Gewindestangen M 8 Länge 1 m Kontermutter M 8 Spannschloss M 8 Verstellbereich 30 mm Gewindestift M 8 mit Links- und Rechtsgewinde Kontermutter M 8 Dübel gehören nicht zum Lieferumfang! Bei der Auswahl der Dübel unbedingt das Gerätegewicht und die Materialzulassung beachten! Bei der Montage der Spannschlösser ist darauf zu achten, dass sich die verwendete Gewindestange bei der Regu- lierung nicht aus der Einnietmutter oder aus dem Nutsteine herausdreht. -
Seite 12: Ausblastemperaturregler Mr/E; Mr/L
Optionales Zubehör Ausblastemperaturregler MR/E; MR/L Ausblastemperaturregler MR/E Ausblastemperaturregler MR/E 3- Wege als Misch- oder Verteilventil Ventilgröße DN 15 DN 20 DN 25 DN 32 Kvs- Wert offen max. Differenzdruck Vorlauf Temperatur °C ND- Dampf zul. Druck zul. Temperatur °C Hohe Ansprechempfindlichkeit durch freiliegenden Flüssigkeitsthermostat. Senkrechter Einbau möglich. -
Seite 13: Magnetventil Mv/E; Mv/L
Optionales Zubehör Magnetventil MV/E; MV/L Anschluss Kv- Wert G innen EV 220B 15 B 1/2 “ EV 220B 20 B 1/2 “ EV 220B 25 B 3/4 “ 11,0 EV 220B 32 B 1 “ 18,0 EV 220B 42 B 1 1/4 “... -
Seite 14: Türkontaktmagnetschalter Tkm
Optionales Zubehör: Türkontaktmagnetschalter TKM nur in Verbindung mit GTM II oder GTM III Technische Daten: Schaltabstand: mind. 14 mm Leistungsklasse: 5 VA / 0,1 / 24 V DC Kabellänge: Anschlussleitung: LIYY 3 x 0,14 mm² Magnet: Alinco 500 Schalterart: Umschalter (NO/NC) Gehäuse: Aluminium Gehäusefarbe:... -
Seite 15: Raumthermostat Rt
Optionales Zubehör: Raumthermostat RT nur in Verbindung mit GTM II RAM 708 Raumthermostat, Wandaufbau Wandgehäuse weiß 75 x 75 x 28 mm Raumtemperaturregler mit Möglichkeit der thermischen Rück- führung Geeignet für alle Heizungsarten z. B. Wasser-/ Elekroheizung Einstellregler +5 °C bis +30 °C mit mechanischer Einstellbegrenzung oder Feststellung RAM 701 mit Schließer RAM 708 mit Wechsler...
