6.1 Bedieneinheit

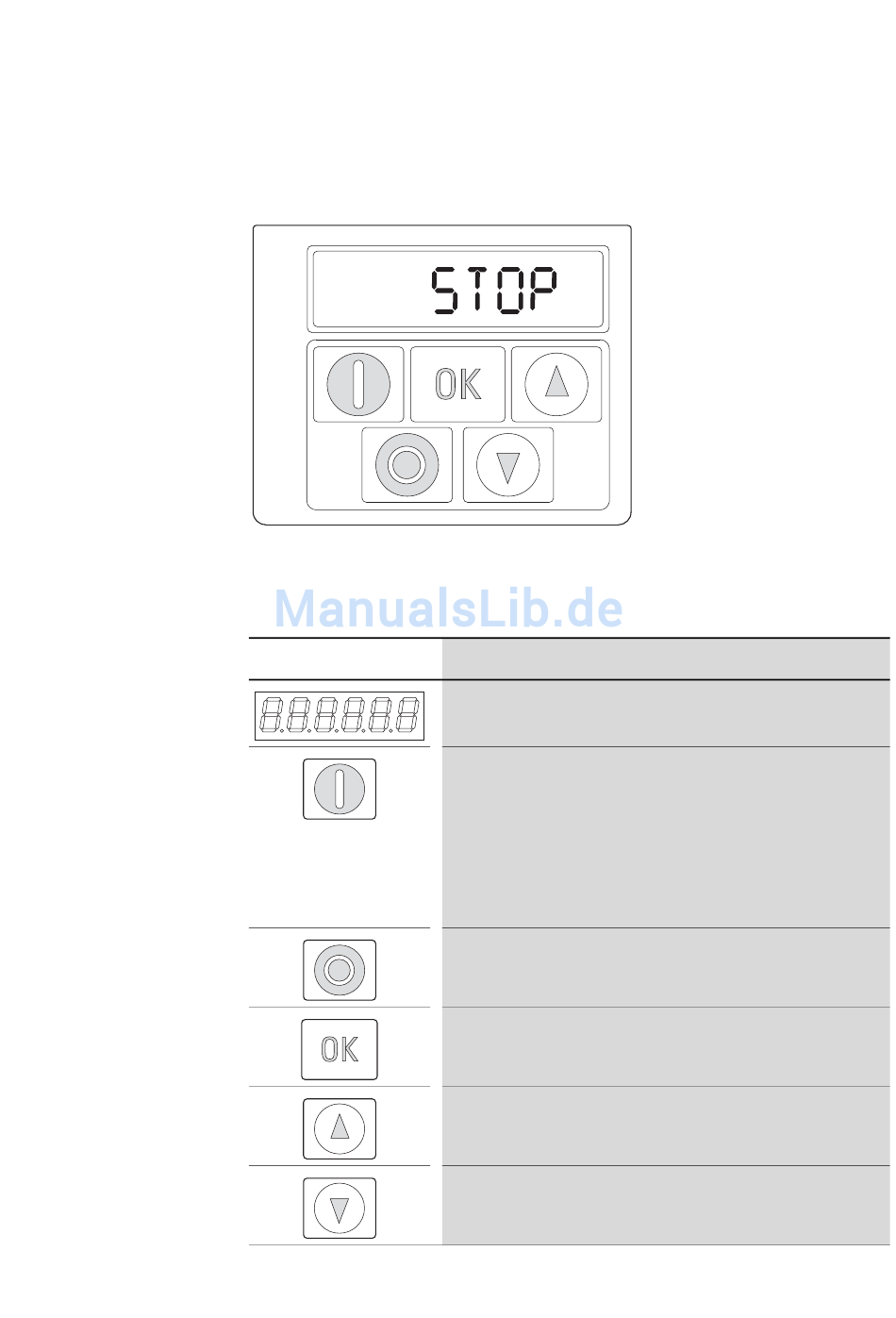

Die folgende Abbildung zeigt die Elemente der integrierten Bedieneinheit
des Frequenzumrichters DA1.
Abbildung 49: Ansicht der Bedieneinheit
Tabelle 11: Die Elemente der Bedieneinheit
Element der Bedieneinheit
DA1 Frequenzumrichter 10/12 MN04020005Z-DE www.eaton.com
Erklärung
Sechsstellige 7-Segment-LED-Anzeige
Motorstart mit vorgewählter Drehrichtung, wenn Parameter P1-12 = 1 (FWD)
oder P1-12 = 2 (FWD / REV) eingestellt ist.
Hinweise:
• Freigabe mit +24 V an Steuerklemme 2 (DI1)
• P1-12 = 2: Bei der ersten Betätigung (Inbetriebnahme, Parameter-Reset)
wird immer das Rechtsdrehfeld (FWD) aktiviert. Erst mit einer zweiten
Betätigung wechselt die Drehfeldrichtung auf Linksdrehfeld (REV).
(Diese Einstellung bleibt auch nach einem Abschalten der Versorgungs-
spannung erhalten.)
• Stoppt den laufenden Motor, wenn P1-12 = 1 oder P1-12 = 2
• Reset – Zurücksetzen nach einer Fehlermeldung
• Parametereingabe aktivieren (Editiermodus)
• Parameterwert, Änderung aktivieren (Anzeigewert blinkt)
• eingestellten Wert bestätigen (speichern) und aktivieren
• Zahlenwert bzw. Parameternummer erhöhen
• Ausgangsfrequenz / Motordrehzahl erhöhen, wenn P1-12 = 1 oder P1-12 = 2
• Zahlenwert bzw. Parameternummer reduzieren
• Ausgangsfrequenz / Motordrehzahl reduzieren, wenn P1-12 = 1 oder
P1-12 = 2
