2 Bedieneinheit

2.1 Elemente der Bedieneinheit

Die Geräte der Reihe DB1 können mit Hilfe der optional erhältlichen Bedien-
einheiten DX-KEY-LED2 und DX-KEY-OLED parametriert werden.
Sie werden mit einem RJ45-Patchkabel mit dem Gerät verbunden.

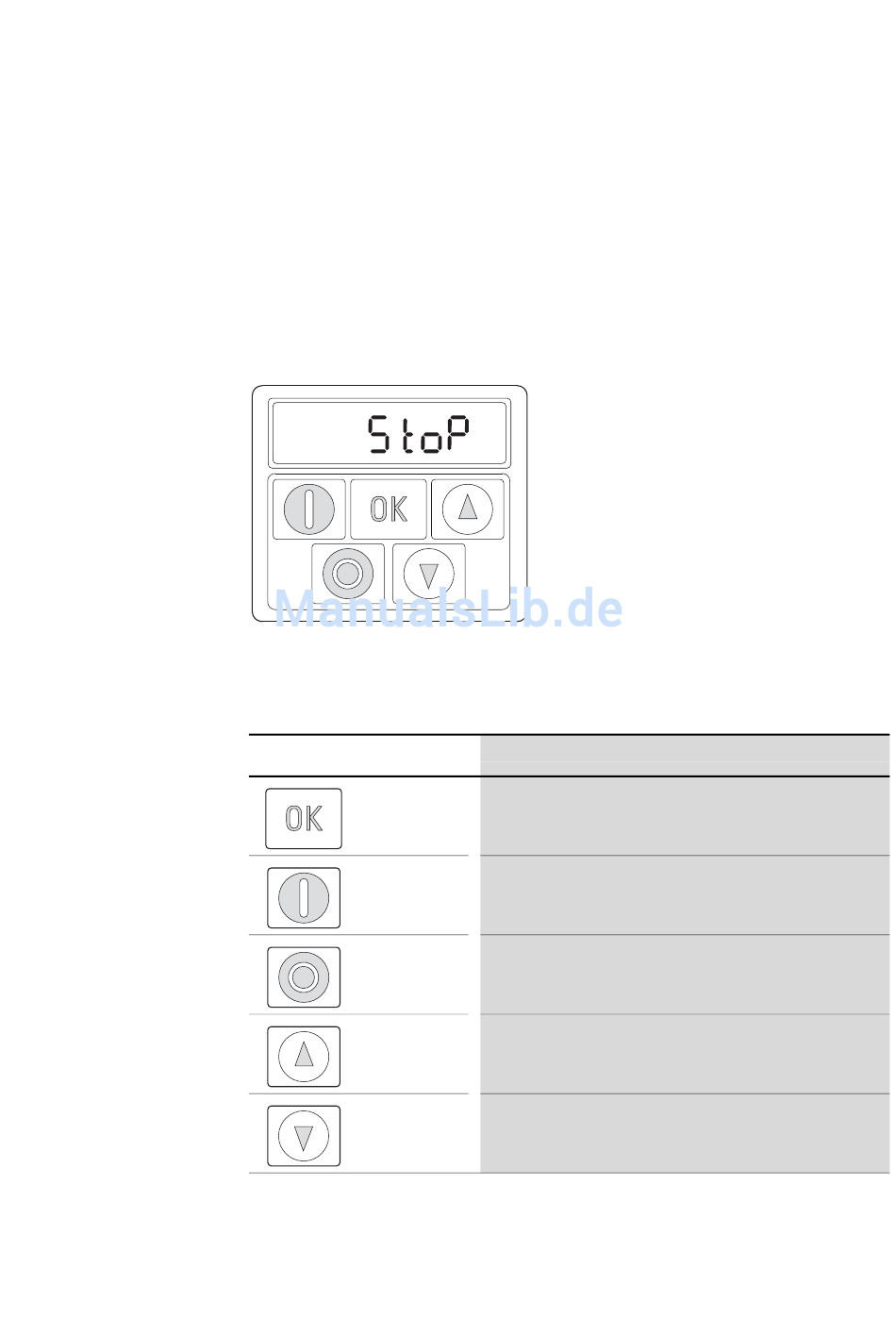

Die folgende Abbildung zeigt die Elemente der externen Bedieneinheit
DX-KEY-LED2.
Abbildung 1: Ansicht der Bedieneinheit
Tabelle 2: Die Elemente der Bedieneinheit – Tasten
Taste Befehl
OK
START
STOP
UP
DOWN
Hinweis:
1) Nur mit P-12 = 1 (eine Drehrichtung) oder = 2 (zwei Drehrichtungen)
2) Nur mit P-12 = 2
DB1 Frequenzumrichter 09/17 MN040034DE www.eaton.com
2.1 Elemente der Bedieneinheit
Anzeige
Tasten
Erklärung
• Öffnen bzw. Schließen der Parameterebene
• Speichen der Parameter
• Starten des Frequenzumrichters
2)
• Drehrichtungswechsel
• Stoppen des Frequenzumrichters
• Reset – Zurücksetzen nach einer Fehlermeldung
1)
• Beschleunigen
• Parameterwert erhöhen
1)
• Verzögern
• Parameterwert reduzieren
2 Bedieneinheit
1)
1)
