7 Serielle Schnittstelle (Modbus RTU)
7.1 Allgemeines

7.1.2 Serielle Schnittstelle

172
Der elektrische Anschluss zwischen Master und Slave erfolgt über RJ45-Lei-
tungen. Beim Einsatz mehrerer Slaves werden diese parallel angeschlossen
und mit RJ45-Leitungen und den Splittern DX-SPL-RJ45-3SL verbunden.
Die eingebaute RJ45-Schnittstelle des Frequenzumrichters DA1 unterstützt
das Modbus-RTU-Protokoll und ermöglicht somit eine direkte Netzwerkan-
bindung ohne ein zusätzliches Schnittstellenmodul. Die Netzwerkleitung
muss an jedem physikalischem Ende (letzter Teilnehmer) mit einem Busab-
schlusswiderstand von 120 Ω beschaltet werden, um Reflexionen und damit
verbundene Übertragungsfehler zu vermeiden.
Der oben genannte erforderliche Widerstand ist in der Splittervariante
DX-CBL-TERM enthalten.
Pin
1
2
1
2
3
3
4
4
5
5
6
7
6
8
7
8

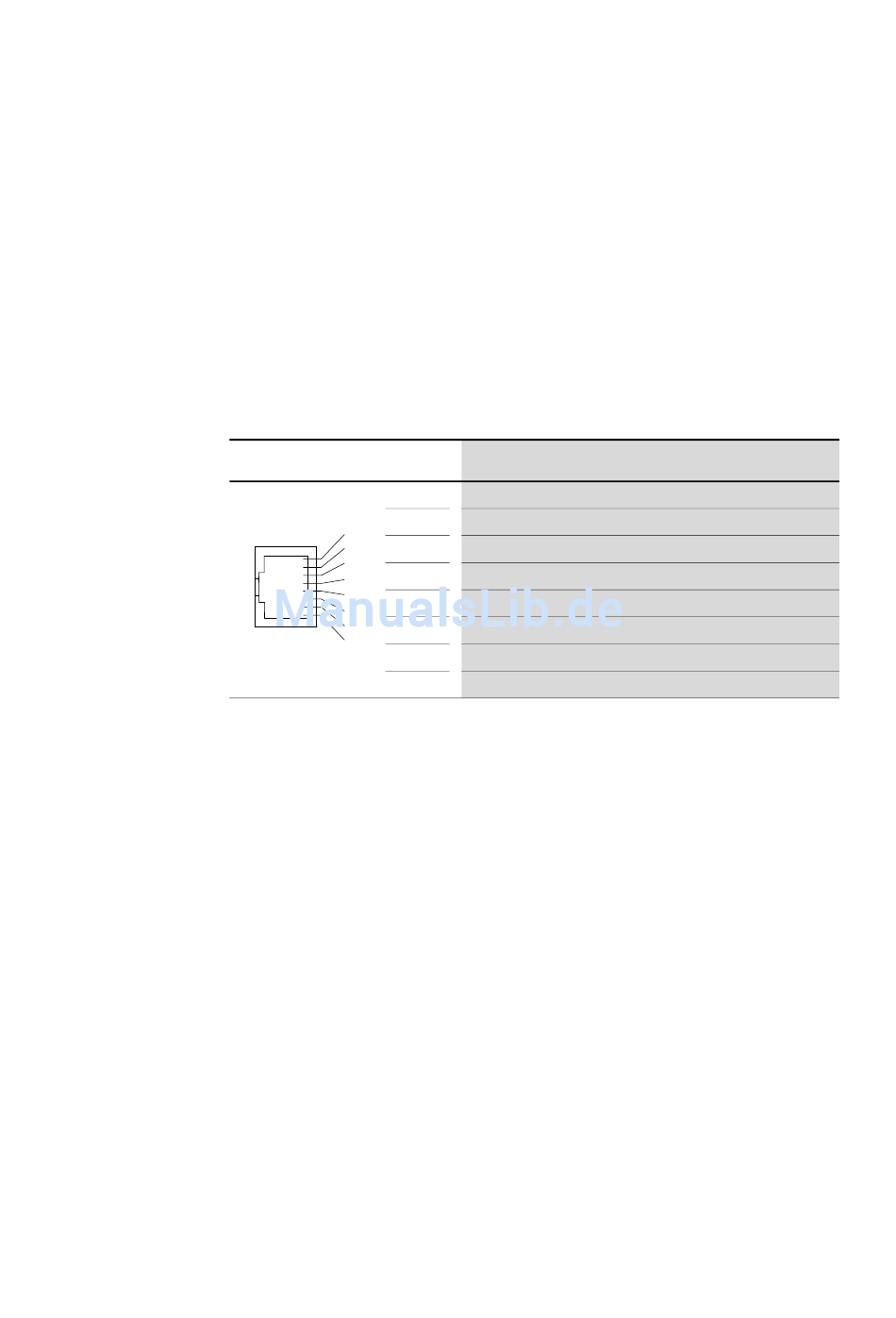

Abbildung 76: Belegung der RJ45-Buchse
DA1 Frequenzumrichter 10/12 MN04020005Z-DE www.eaton.com
Bedeutung
CAN -
CAN +
0 V
OP-Bus (Operation Bus) / externe Bedieneinheit / PC-Verbindung -
OP-Bus (Operation Bus) / externe Bedieneinheit / PC-Verbindung +
24-V-DC-Spannungsversorgung
RS485- Modbus RTU
RS485+ Modbus RTU
