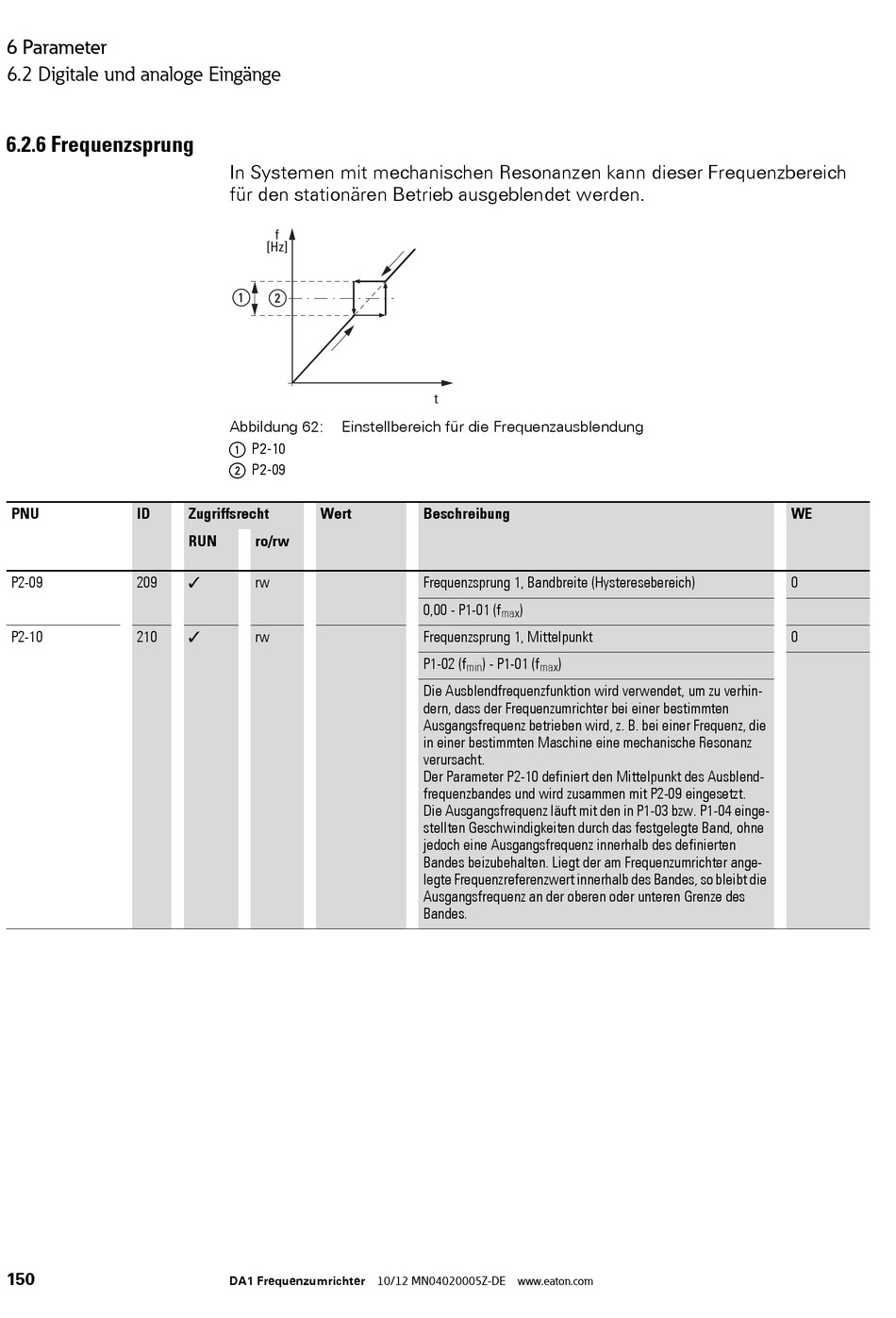

Frequenzsprung - Eaton DA1 Handbuch

6 Parameter
6.2 Digitale und analoge Eingänge

6.2.6 Frequenzsprung

PNU ID
P2-09 209
P2-10 210
150
In Systemen mit mechanischen Resonanzen kann dieser Frequenzbereich
für den stationären Betrieb ausgeblendet werden.
f
[Hz]
① ②
Abbildung 62: Einstellbereich für die Frequenzausblendung
a P2-10
b P2-09
Zugriffsrecht Wert
RUN ro/rw
✓ rw
✓ rw
DA1 Frequenzumrichter 10/12 MN04020005Z-DE www.eaton.com
t
Beschreibung
Frequenzsprung 1, Bandbreite (Hysteresebereich)
0,00 - P1-01 (f )
max
Frequenzsprung 1, Mittelpunkt
P1-02 (f ) - P1-01 (f )
min max
Die Ausblendfrequenzfunktion wird verwendet, um zu verhin-
dern, dass der Frequenzumrichter bei einer bestimmten
Ausgangsfrequenz betrieben wird, z. B. bei einer Frequenz, die
in einer bestimmten Maschine eine mechanische Resonanz
verursacht.
Der Parameter P2-10 definiert den Mittelpunkt des Ausblend-
frequenzbandes und wird zusammen mit P2-09 eingesetzt.
Die Ausgangsfrequenz läuft mit den in P1-03 bzw. P1-04 einge-
stellten Geschwindigkeiten durch das festgelegte Band, ohne
jedoch eine Ausgangsfrequenz innerhalb des definierten
Bandes beizubehalten. Liegt der am Frequenzumrichter ange-
legte Frequenzreferenzwert innerhalb des Bandes, so bleibt die
Ausgangsfrequenz an der oberen oder unteren Grenze des
Bandes.
WE
0
0
