9 Anhang
9.2 Abmessungen und Baugrößen
Baugröße a
[mm] (in)
FS2 107
(4,2)
FS3 131
(5,2)
FS4 173
(6,8)
FS5 236
(9,3)
FS6 330
(13)
FS7 360
(14,2)
FS8 500
(19,7)
1 in = 1'' = 25,4 mm, 1 mm = 0,0394 in
210
⌀
a1
a

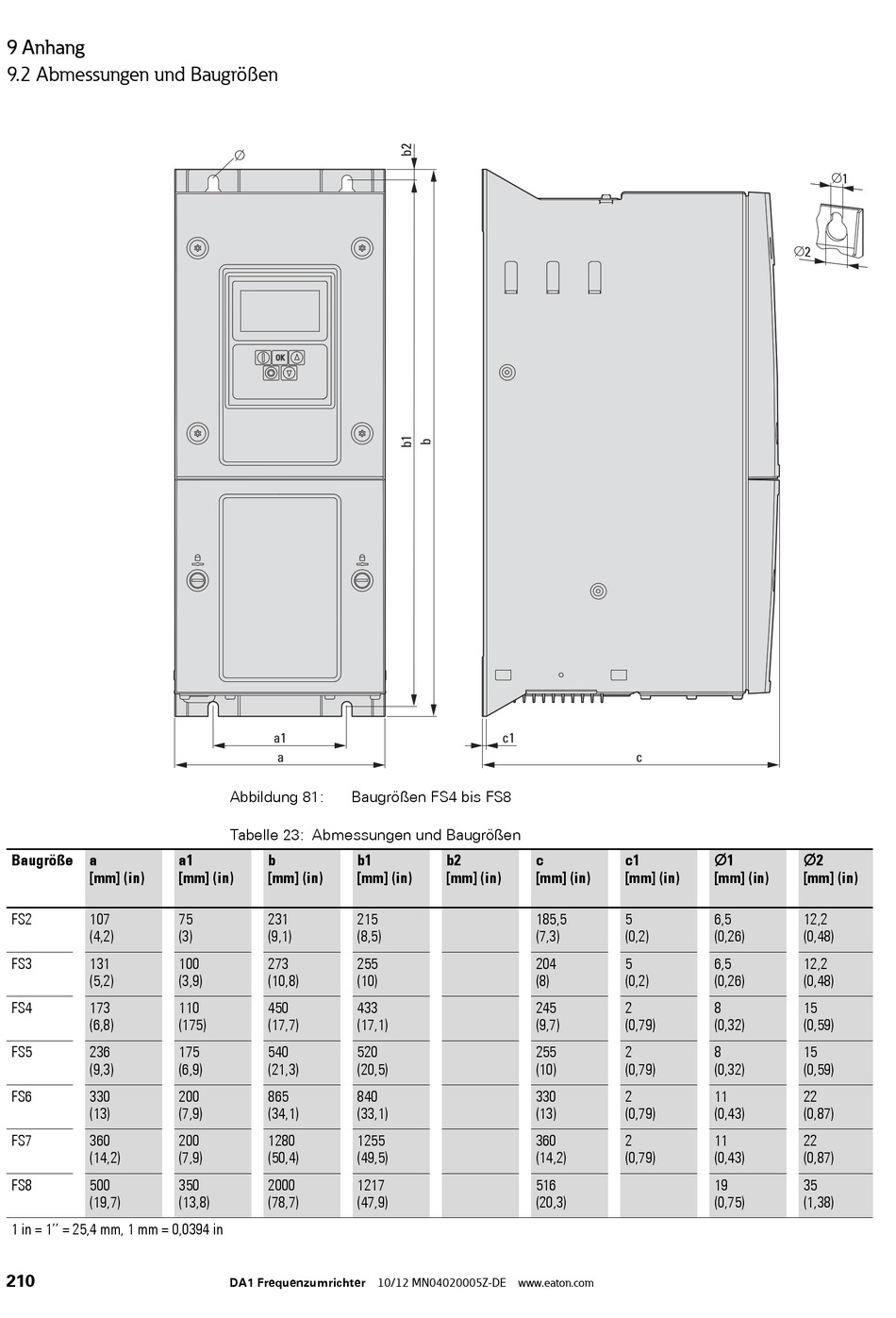

Abbildung 81:
Tabelle 23: Abmessungen und Baugrößen
a1 b
[mm] (in) [mm] (in)
75 231
(3) (9,1)
100 273
(3,9) (10,8)
110 450
(175) (17,7)
175 540
(6,9) (21,3)
200 865
(7,9) (34,1)
200 1280
(7,9) (50,4)
350 2000
(13,8) (78,7)
DA1 Frequenzumrichter 10/12 MN04020005Z-DE www.eaton.com
c1
Baugrößen FS4 bis FS8
b1 b2
[mm] (in) [mm] (in)
215
(8,5)
255
(10)
433
(17,1)
520
(20,5)
840
(33,1)
1255
(49,5)
1217
(47,9)
c
c c1
[mm] (in) [mm] (in)
185,5 5
(7,3) (0,2)
204 5
(8) (0,2)
245 2
(9,7) (0,79)
255 2
(10) (0,79)
330 2
(13) (0,79)
360 2
(14,2) (0,79)
516
(20,3)
⌀ 1
⌀ 2
⌀1 ⌀2
[mm] (in) [mm] (in)
6,5 12,2
(0,26) (0,48)
6,5 12,2
(0,26) (0,48)
8 15
(0,32) (0,59)
8 15
(0,32) (0,59)
11 22
(0,43) (0,87)
11 22
(0,43) (0,87)
19 35
(0,75) (1,38)
