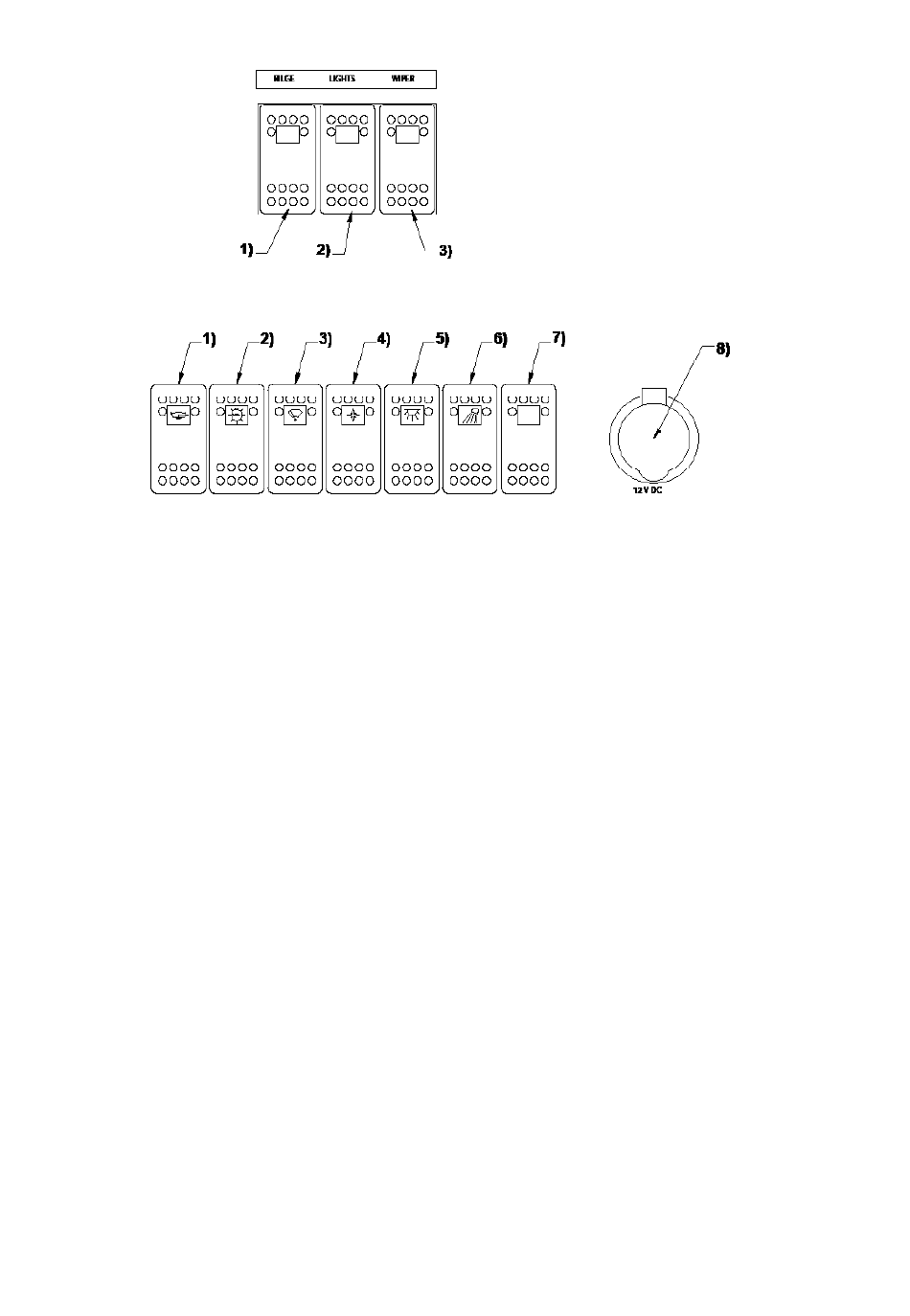

Kuva 4. 1) Pilssipumpun käyttökytkin, 2) Kulkuvalojen kytkin, 3) Tuulilasinpyyhkimen
käyttökytkin, 4) Navigointilaitteiden päävirtakytkin, 5) Sisävalojen kytkin,
6) Kansivalojen kytkin, 7) Extra/ylimääräinen kytkin ja 8) Virtapistoke 12 V
Virtapiirien sulakkeet on sijoitettu erilliseen sulakerasiaan aivan akkukotelon
viereen, tai suoraan akkukotelon kylkeen. Buster-veneissä käytetään
ns. automaattisulakkeita, jotka voidaan ylikuormituksen tapahduttua kytkeä
uudelleen toimintaan painamalla ylös ponnahtanut nuppi takaisin alas. Kaikissa
Busterien sähköjärjestelmissä on kaksi ylimääräistä sulakkeilla varustettua virtapiiriä
(Extra 1 5 A ja Extra 2 10 A), joihin voi liittää jälkiasennettavia lisävarusteita.
Näiden virtapiirien johtimet löytyvät kytkinpaneelin takaa ohjauspulpetista.
Bustereissa Magnum Pro, Magnum ja Cabin on erillinen 20 A:n virransyöttö
navigointilaitteille, jonka voi katkaista ohjauspulpetissa olevalla kytkimellä
aina veneen ollessa sammuksissa, jottei laitteiden lepovirta tyhjennä akkuja.
Navigointilaitteiden virransyöttö on johdettu erilliseen, laattasulakkein
varustettuun sulakerasiaan, josta virta jaetaan eri käyttölaitteille.
Bustereissa Magnum Pro, Magnum, Cabin ja XXL on erillinen 15 A:n virransyöttö
jälkiasennettaville trimmitasoille. Tämän virtapiirin virransyöttöjohdin on viety
ohjauspulpetin taakse.
Buster Cabinissa on päävirtakytkimen ohittava, omalla sulakkeella varustettu
virransyöttö polttoainekäyttöiselle lisälämmittimelle. Tämän virtapiirin
virransyöttöjohdin on viety ohjauspulpetin taakse.
Älä vaihda sulakkeita suuremmille virroille äläkä asenna sähköjärjestelmään
komponentteja, joilla virtapiirin nimellisampeeriluku ylittyy.
