Optionen, Wartung und Fehlerbehebung für den Scanner

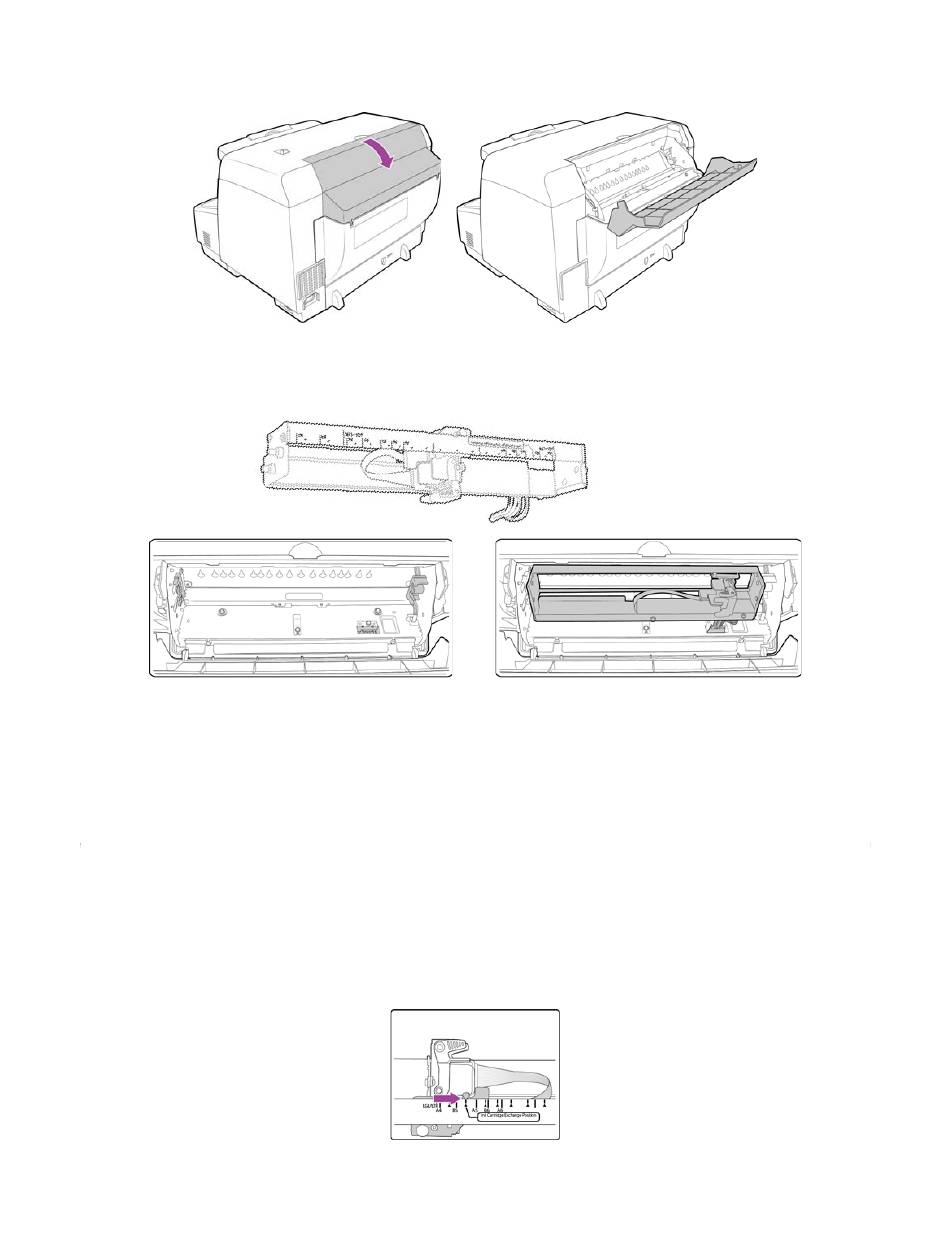

2. Öffnen Sie die Klappe des vorgelagerten Druckers.
3. Setzen Sie die Stifte auf der rechten Seite der Druckereinheit in die Bohrungen am Scanner ein. Führen Sie
den Drucker abwärts in den Scanner, bis die Stifte auf der linken Seite an den Schlitzen im Scanner
ausgerichtet sind. Drücken Sie die Druckereinheit vorsichtig nach unten, bis diese einrastet.
4. Verbinden Sie das Kabel mit dem Anschluss am Scanner.
5. Schließen Sie die Klappe des vorgelagerten Druckers.

Einsetzen einer Tintenpatrone

1. Schalten Sie den Scanner aus.
2. Öffnen Sie die Druckerklappe.
3. Entfernen Sie das Schutzband von der Tintenpatrone.
4. Bewegen Sie den Schlitten der Tintenpatrone im Drucker in die Austauschposition.
