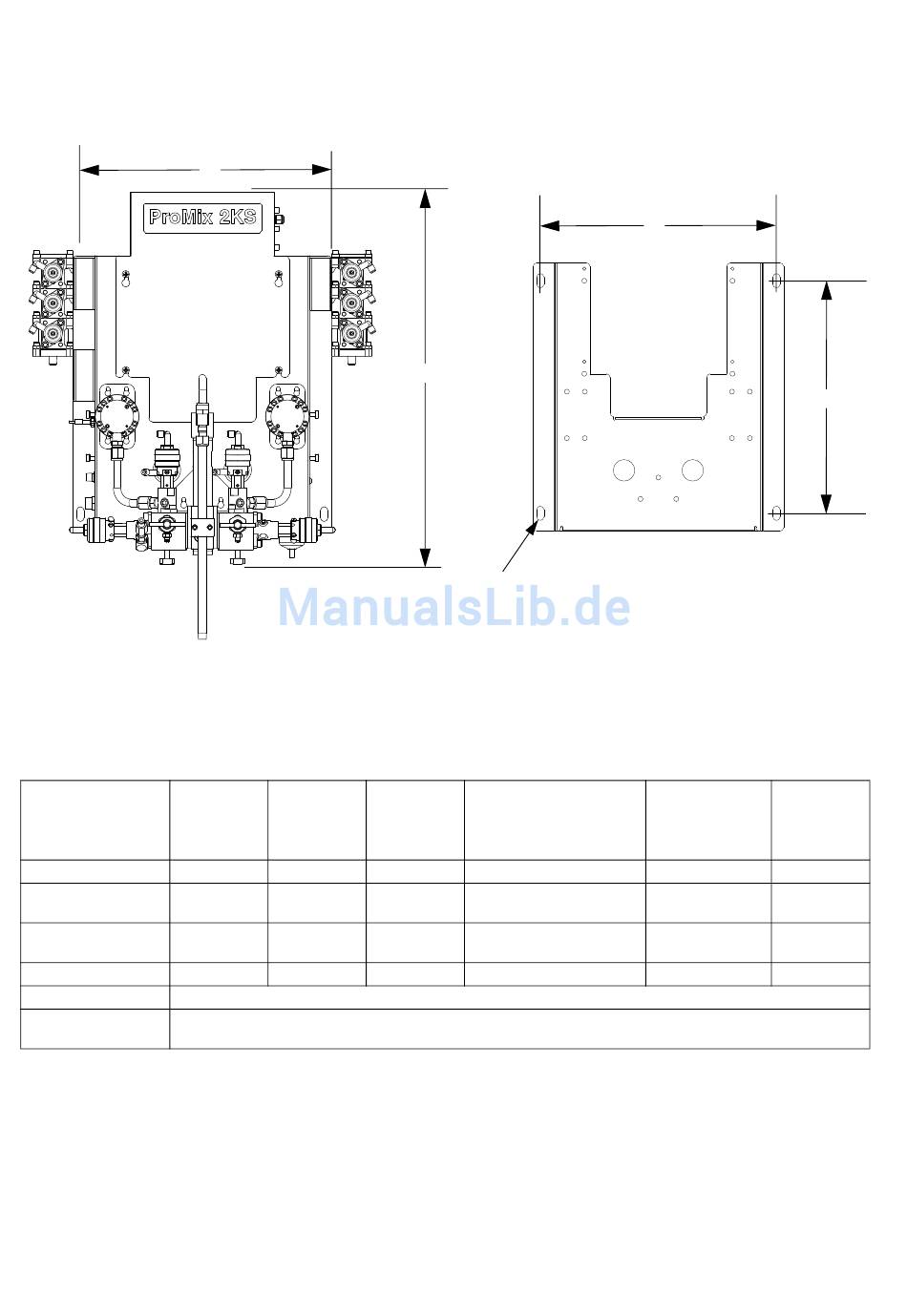

Abmessungen und Montagebohrungen

Abmessungen und Montagebohrungen
HINWEIS: Die dargestellte Höhe reicht von der Oberseite der Konsole
bis zu den Materialabsperrventilen und berücksichtigt nicht den Effekt
variierender Materialdosierkammerhöhen. Die Konsolenbreite beinhaltet
keine optional erhältlichen Farb-/Katalysatorventilblöcke.
Gesamtbreite
Modul mm (Zoll)
EasyKey 355,6 (14,0)
Kabinensteuerung 182,9 (7,2)
Montagehalterung der 95,3 (3,75)
Kabinensteuerung
Wandkonsole 444,5 (17,5)
Pistolenspülkasten
Farbwechselsteue-
rungsmodul
34
Wandmontierte Materialstation
A
TI11894b
A
Gesamttiefe
mm (Zoll)
167,6 (6,6)
76,2 (3,0)
50,8 (2,0)
279,4 (11,0)
Weitere Informationen finden Sie im Handbuch für den Pistolenspülkasten (312784).
Weitere Informationen finden Sie im Handbuch des Farbwechselmoduls (312787).
Der besseren Übersicht halber ist
nur die Montageplatte abgebildet
B
E
Montageabmessungen,
Gesamthöhe Breite (C) x Höhe (D)
mm (Zoll) mm (Zoll)
342,9 (13,5) 12,0 x 12,75 (304,8 x 323,9)
152,4 (6,0) Keine; siehe
Montagehalterung unten
152,4 (6,0) 63,5 x 76,2 (2,5 x 3,0)
685,8 (27,0) 16,5 x 16,25 (419,1 x 412,8)
C
TI14134a
E
Größe der
Montagebohrung Gewicht in
mm (Zoll) lb (kg)
7,6 (0,3) 10,1 (22,2)
Keine 0,91 (2)
7,14 (0,281) 0,91 (2)
0,5 (12,7) 50 (22,7)
D
313966J
