Graco ProMix 2KS Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Graco Anleitungen
  4. Baumaschinen und Baugeräten
  5. ProMix 2KS
  6. Installationsanleitung

Graco ProMix 2KS Installationsanleitung

Mehrkomponenten-dosiergerät
Vorschau ausblenden Andere Handbücher für ProMix 2KS:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Installation
ProMix
Mehrkomponenten-Dosiergerät

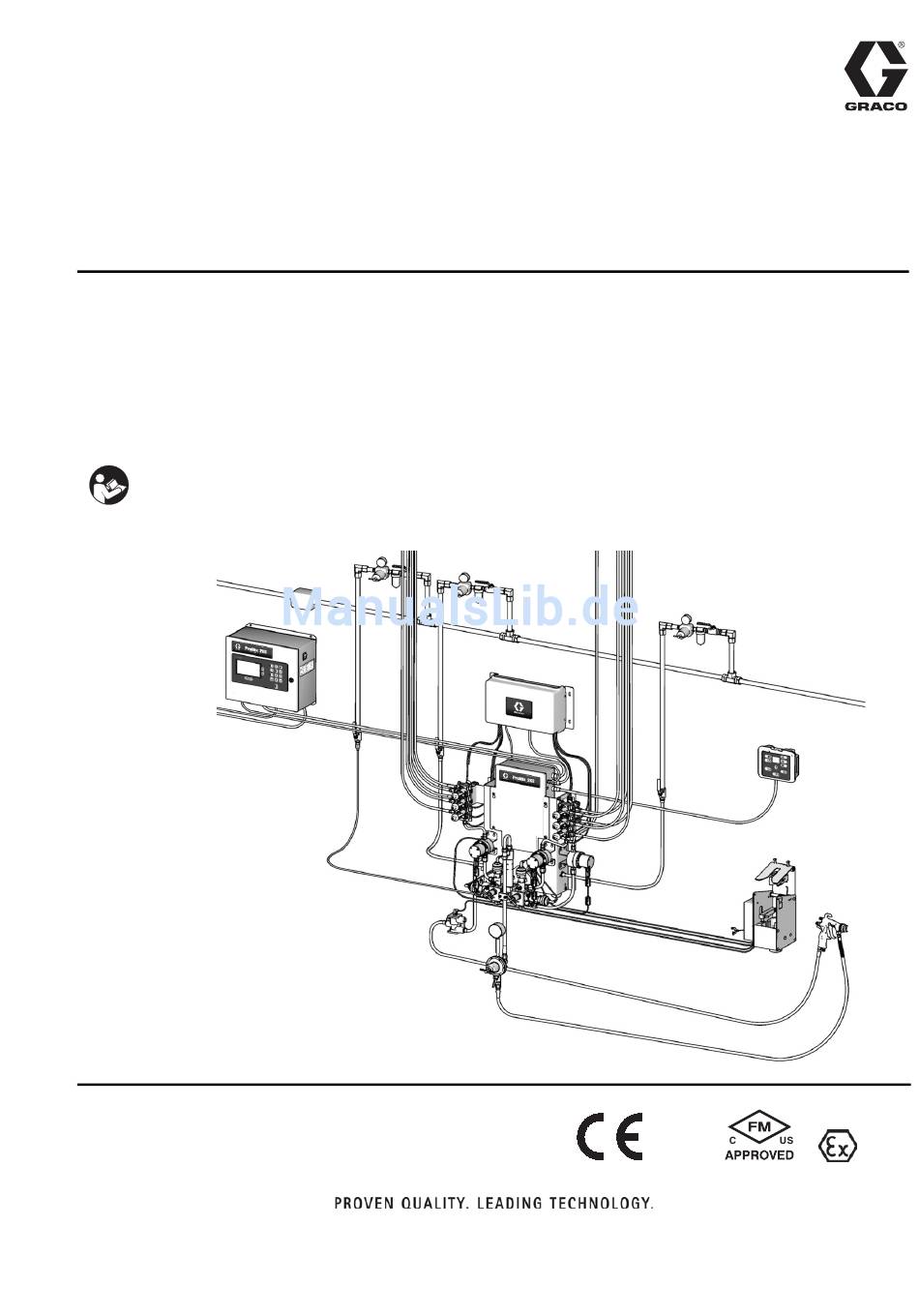

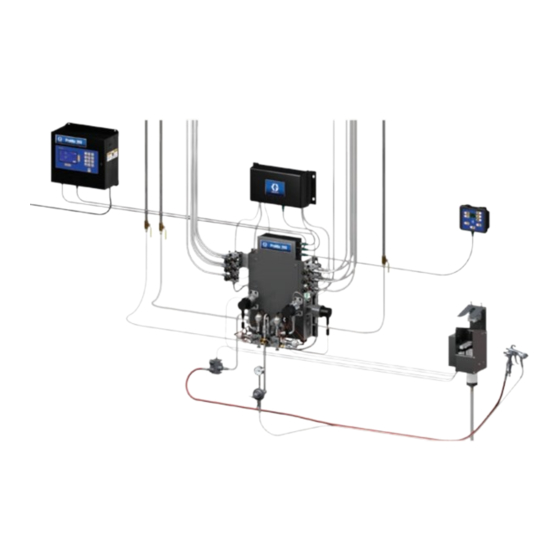

Manuelles System zum dosierten Mischen von Mehrkomponentenmaterialien.
Anwendung nur durch geschultes Personal.
Zum Einsatz in explosiven Umgebungen geeignet (außer EasyKey).
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und
Anweisungen in dieser Anleitung.
Bewahren Sie diese Anleitungen
sorgfältig auf.
®
2KS
Informationen zu den einzelnen Modellen und den
jeweiligen zulässigen Betriebsüberdrücken finden Sie auf
den Seite 4. Die Typenschilder der Geräte sind auf Seite 3
abgebildet. Einige der abgebildeten Bauteile sind nicht in
allen Systemen enthalten.
0359
313966J
DE
TI12504a
II 2 G
