Elektrik

Anforderungen

Elektrische Anschlüsse dürfen nur von einem
ausgebildeten Elektriker ausgeführt werden und
müssen sämtlichen Vorschriften und Bestimmungen
des Landes entsprechen.
Sämtliche in der Spritzkabine und in belebten Bereichen
verlegten Kabel durch ein Isolierrohr vor Schäden durch
Farbe, Lösemittel und Verkehr schützen.
HINWEIS: Alle Optionen, die für das ProMix-System bestellt
wurden, werden im Werk elektrisch geprüft.
Das ProMix-System wird mit 85-250 VAC, 50/60 Hz
betrieben und hat eine maximale Stromaufnahme von 2 A.
Der Stromversorgungskreis muss mit einem Trennschalter
von mindestens 15 A abgesichert sein.
Nicht im Lieferumfang des Systems enthalten:
• Netzkabel, das mit Ihrem Stromanschluss vor Ort
kompatibel ist. Der Aderquerschnitt muss AWG 8-14
betragen.
• Die Netzsteckerbuchse
von 22,4 mm (0,88 Zoll). Ein Zugentlastungsstecker
oder eine Kabelmanschette ist zulässig. Siehe A
Zugentlastungsanschluss für Lichtwellenleiter
Erdungsschraube Eigensichere
Stromversorgung

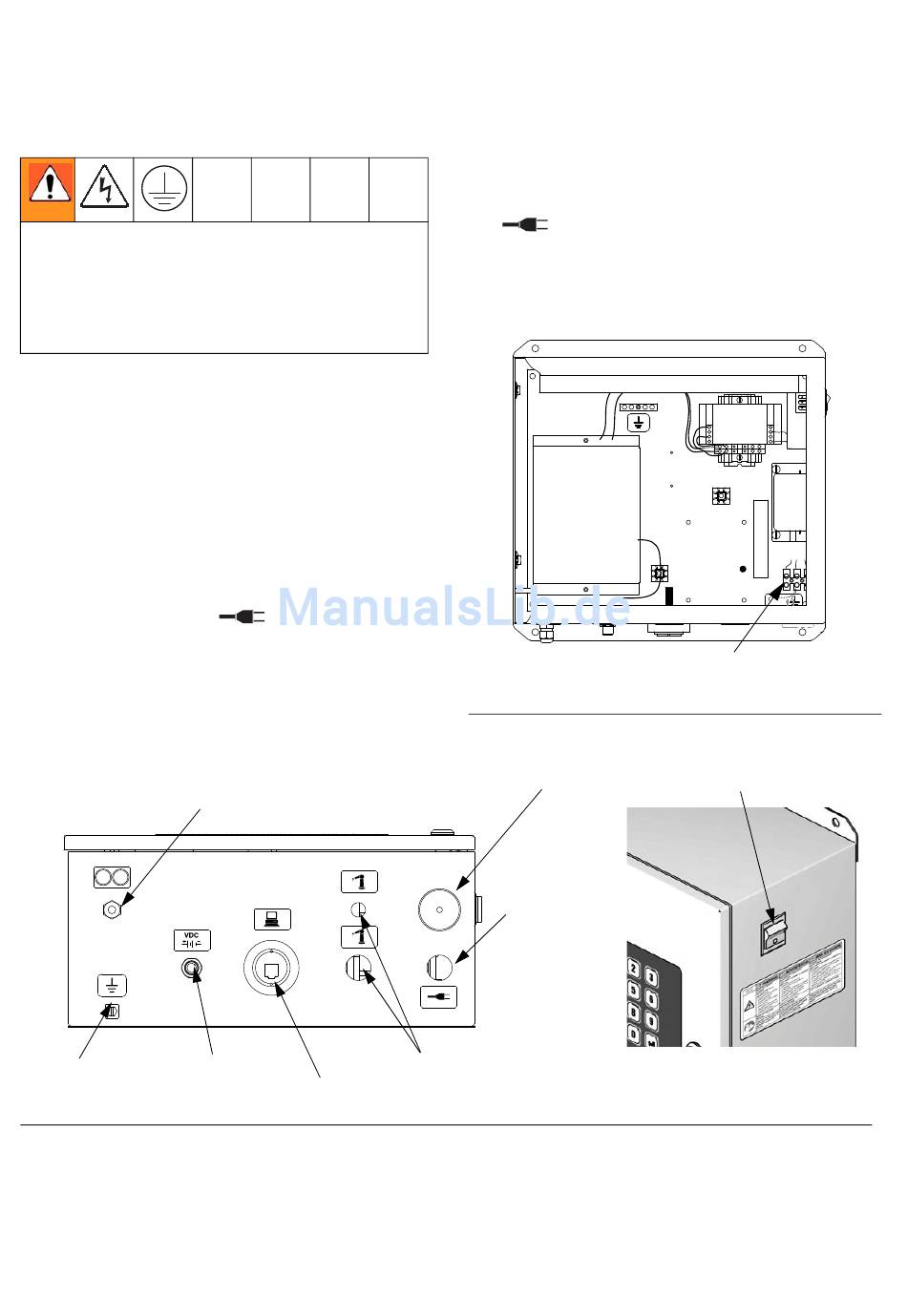

A . 13. EasyKey Anschlüsse und Netzschalter
BB
313966J
hat einen Durchmesser
. 13.
BB
Diskrete E/A-Kabelsteckeranschlüsse
Graco-Internetschnittstelle
Anschließen des Stroms
1. Schließen Sie den an die EasyKey Stromversorgung an.
Installieren Sie einen Zugentlastungsstecker oder eine
Kabelmanschette durch den EasyKey-Anschluss
. Siehe A . 13.
BB
2. In A . 12 und im Abschnitt Elektrischer Schaltplan
BB
des Systems auf Seite 32 wird auf die Anschlüsse L1,
N und PE im Inneren des eingegangen EasyKey.
3. Verbinden Sie den EasyKey mit einer guten Erde.
Siehe Erdung, Seite 29.
Netzeingang-Anschlussklemmenblock
A . 12. Netzanschluss
BB
Warnton
Netzanschluss-
Buchse
TI12638a
Elektrik
TI12578b
Netzschalter
TI12657a
