Materialzufuhr
Lösemittel-Volumenzähler (Zubehör)
Um die ProMix 2KS Lösemittelausstoß-Funktion nutzen
zu können, muss der Lösemittel-Volumenzähler
(MS, Zubehör) installiert werden. Sie können den
S3000-Lösemittel-Volumenzähler-Bausatz über Graco
beziehen (Teile-Nr. 280555). Siehe Betriebsanleitung 308778.
HINWEIS: Damit der Volumenzähler ordnungsgemäß
funktioniert, müssen Sie den Volumenzählersensor am
Volumenzählergehäuse befestigen.
1. Siehe A . 11. Bauen Sie den Lösemittel-
BB
Volumenzähler (MS) mit Hilfe der Halterung und
den im Lieferumfang des Volumenzählers enthaltenen
Bauteilen auf der Seite der Materialstation ein.
Schließen Sie das Kabel des Lösemittel-
Volumenzählers (SMC) an die Stifte 1, 2 und 3
von Anschluss J12 auf der Materialsteuerplatine an.
Siehe Elektrischer Schaltplan des Systems auf
Seite 33. Schließen Sie den Erdungsleiter des Kabels
an die Erdungsklemme der Materialstation an.
Zeichenerklärung:
MS Lösemittel-Volumenzähler (Zubehör)
SPV Lösemittelspülventil
SMC Kabel für Lösemittel-Volumenzähler
SS Lösemittelzufuhrleitung

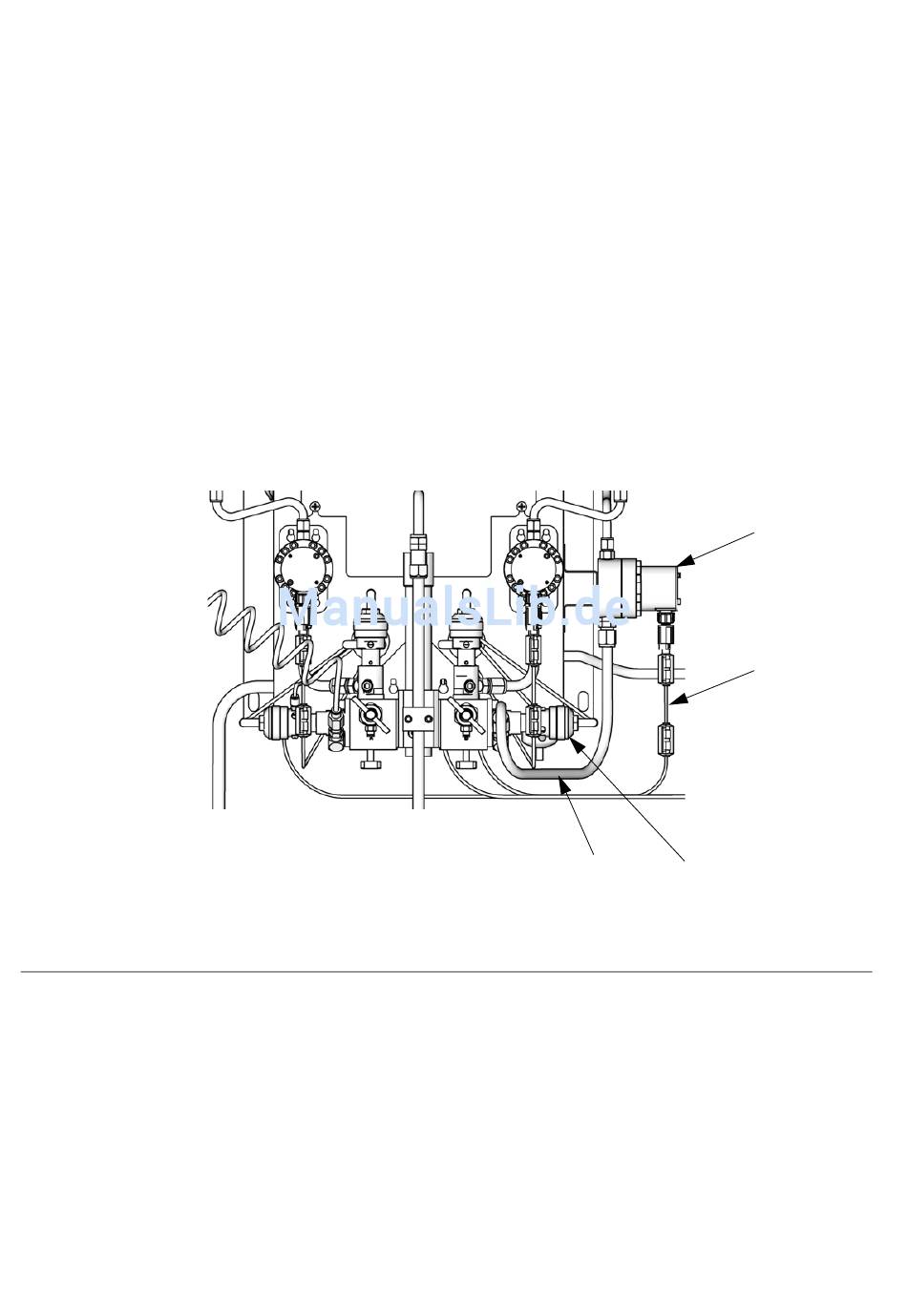

A . 11. Lösemittel-Volumenzähler
BB
22
2. Schließen Sie eine Lösemittelzufuhrleitung (SS)
vom Auslass des Lösemittel-Volumenzählers (MS)
an den Einlass des Lösemittelspülventils (SPV) an.
HINWEIS: Wenn Sie ein 3. Spülventil statt
eines Lösemittelspülventils verwenden, um die
Lösemittelausstoß-Funktion zu nutzen, schließen
Sie die Lösemittelzuleitung des Lösemittel-Volumenzählers
an den Einlass des 3. Spülventils an.
3. Schließen Sie die Hauptlösemittelzufuhr am Einlass
des Lösemittel-Volumenzählers (MS) an.
SS
MS
SMC
TI12556b
SPV
