Einrichten des Materialverteilers für dynamisches Dosieren
Wenn Sie das System mit dynamischer Dosierung
verwenden, muss der Materialverteiler Ihrer Anwendung
entsprechend eingestellt werden. Bestellen Sie den
Einspritzsatz 15U955 (Zubehör).

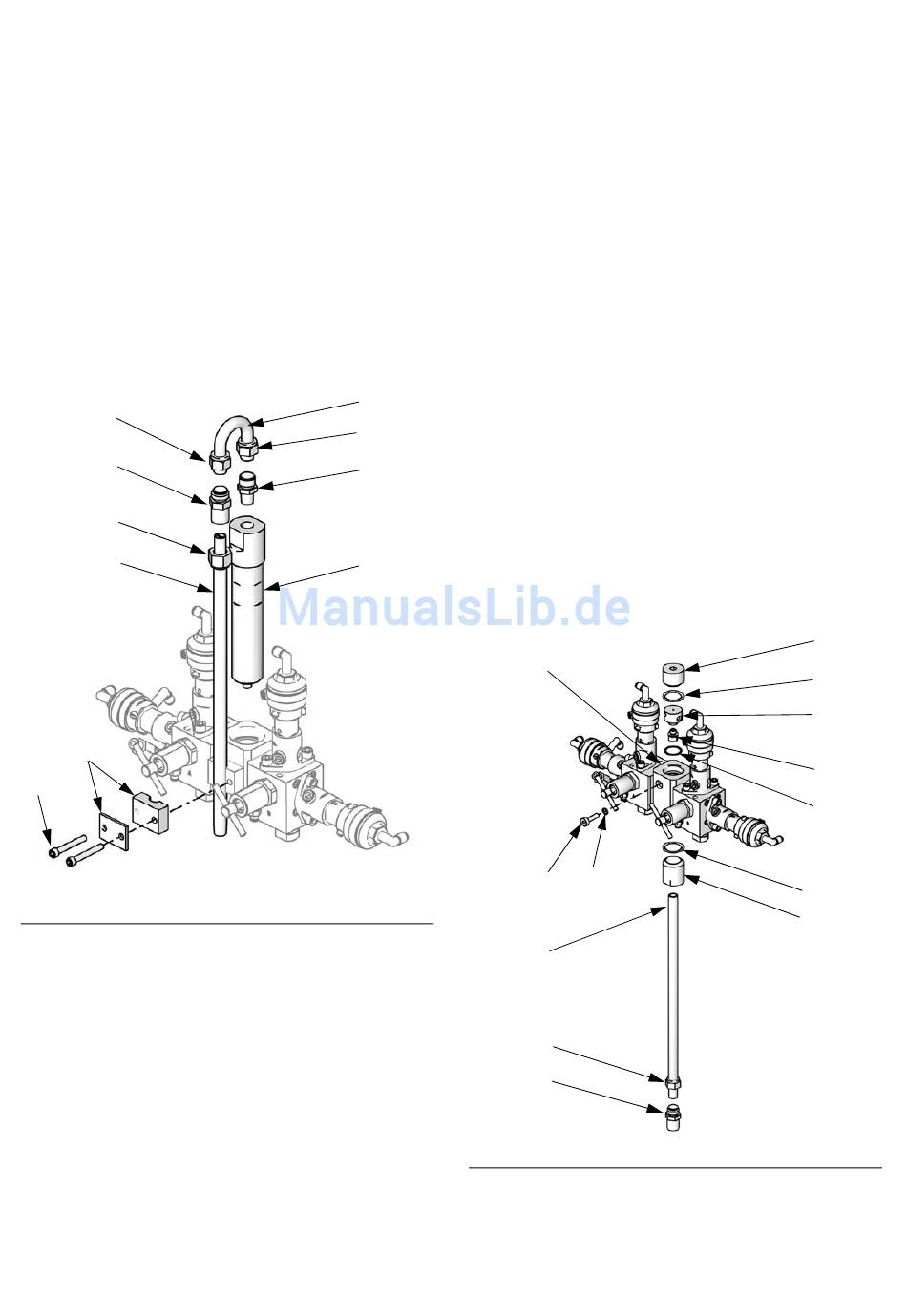

1.
Entfernen Sie die Schrauben (A) und die Halterung
der Statikmischer-Baugruppe (B). Siehe A
2.
Lösen Sie die Mutter des Statikmischers (N1).
Statikmischer (SM) ausbauen und beiseite legen.
3.
Muttern des U-Rohrs (N2 und N3) lösen. Das U-Rohr
(C) und das Anschlussstück des Statikmischers (D)
entsorgen.
4.
Das 1/4-Zoll-NPT(a)-Anschlussstück (F) ausbauen
und beiseite legen. Bauen Sie die Dosierkammer (G)
aus und entsorgen Sie diese.
N2
D
N1
SM
B
A
A
. 8. Integrator und Statikmischer ausbauen
BB
20
5.
Siehe A
Drosseleinheit (H) ausbauen. Den Stopfen (J) und die
Basis (K) beiseite legen. Entsorgen Sie alle
gebrauchten O-Ringe.
6.
Das Gehäuse der Drosseleinheit (H) um 180° drehen,
. 8.
so dass die Einstellschraube (S), wie in A
BB
abgebildet, oben links liegt. Die beiden
Einstellschrauben (S) ausbauen und beiseite legen.
Entsorgen Sie die O-Ringe (L3). Die Schrauben werden
beim Wiedereinbau in umgekehrter Reihenfolge
eingesetzt.
7.
Einen der größeren O-Ringe (L1*) in das Gehäuse (H)
einbauen. Die Einspritzkappe (M*) in das Gehäuse
schrauben.
8.
Die gewünschte Durchflussmenge für Ihre Anwendung
ermitteln. Die Drosseleinheit mit der entsprechenden
Größe für die von Ihnen gewählte Durchflussmenge und
C
das von Ihnen gewählte Mischverhältnis mit Hilfe des
Abschnitts Auswahldiagramme für die Drosselgröße
N3
beim dynamischen Dosieren, Seite 36-41 als
Richtlinie auswählen. Bauen Sie die Drosseleinheit (R*)
F
in die Basis (K) ein.
9.
Bauen Sie den kleineren O-Ring des Verteilers (L2*),
die Drosseleinheit (R*) und die Basis (K), einen
größeren O-Ring (L1*) und den Stopfen (J) wie
abgebildet ein.
G
*
Diese Bauteile sind im Einspritzsatz
15U955 enthalten.
TI15004a
A
. 9. Einspritzsatz 15U955 einbauen
BB
. 9. Die restlichen Teile aus dem Gehäuse der
BB
H
S
L3*
SM
N1
F
. 9
BB
J
L1*
K
R*
L2*
L1*
M*
TI13360b
313966J
