Abmessungen

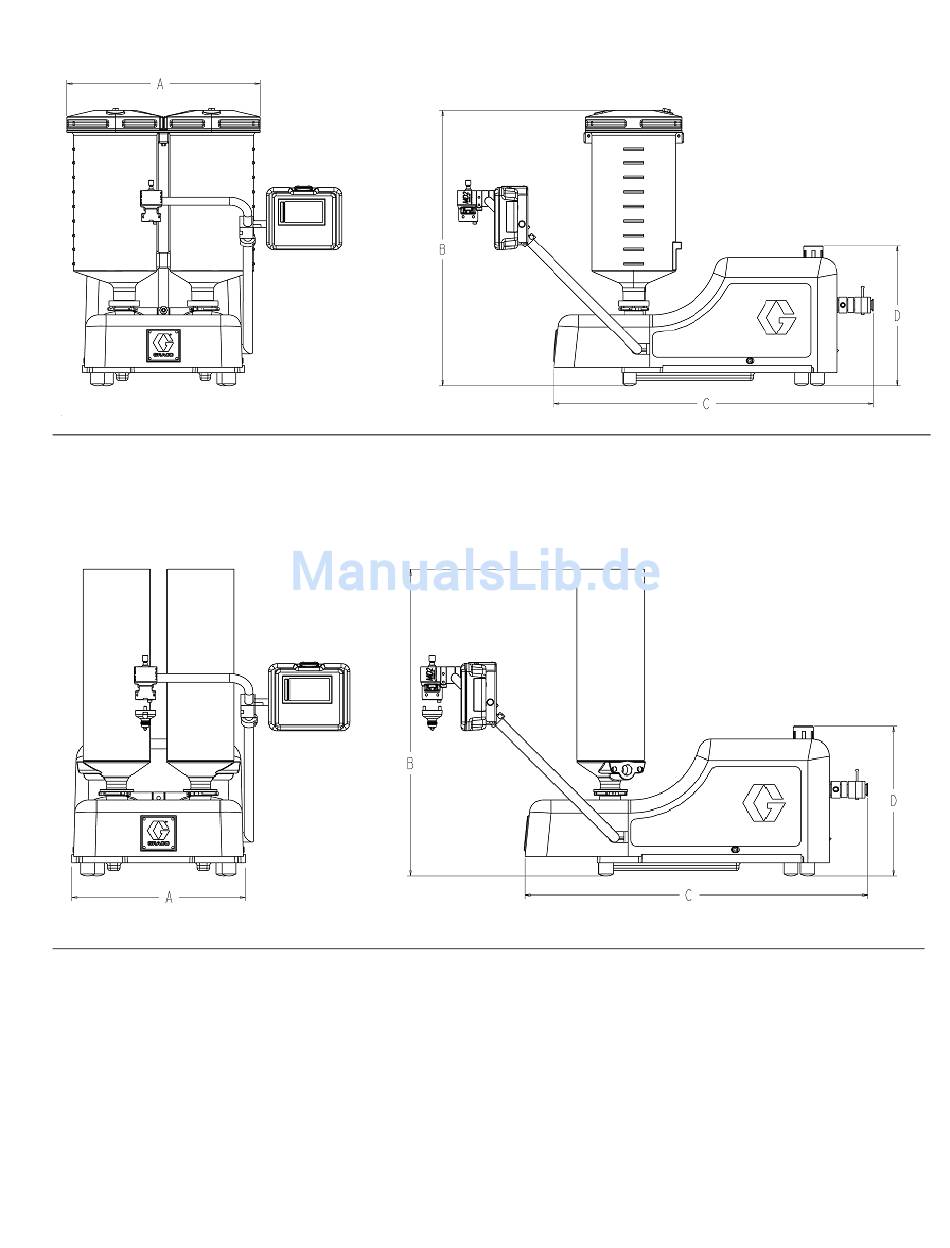

Abbildung 36: PR70 Abmessungen (dargestellt ist die Ausführung mit geräteeigenem PE-Tank)
Eine typische PR70-Maschine mit den standardmäßigen geräteeigenen 8-Liter-Doppel-PE-Tanks weist folgende
Abmessungen auf:
Abmessungen
A (Breite)
B (Höhe)
Abbildung 37: PR70 Abmessungen (dargestellt ist die Ausführung mit geräteeigenem 7,5-Liter-
Edelstahltank)
Eine typische PR70-Maschine mit den standardmäßigen geräteeigenen 7,5-Liter-Edelstahltanks weist folgende
Abmessungen auf:
Abmessungen
A (Breite)
B (Höhe)
312393G-Rev C
Zoll (mm)
18.49 (469,6)
26.39 (670,3)
Zoll (mm)
15,5 (393,7)
27,37 (695,2)
Abmessungen
C (Tiefe)
D (Höhe an Rückseite)
Abmessungen
C (Tiefe)
D (Höhe an Rückseite)
Zoll (mm)
30,62 (777,7)
13.39 (340,1)
Zoll (mm)
30,62 (777,7)
13,39 (340,1)
