Graco ProMix 2KS Reparatur Und Teile
  1. Anleitungen
  2. Marken
  3. Graco Anleitungen
  4. Laborzubehör & Laborgeräte
  5. ProMix 2KS
  6. Reparatur und teile
Graco ProMix 2KS Reparatur Und Teile

Graco ProMix 2KS Reparatur Und Teile

Mehrkomponenten-dosiergerät
Vorschau ausblenden Andere Handbücher für ProMix 2KS:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Reparatur und Teile
ProMix
Mehrkomponenten-Dosiergerät

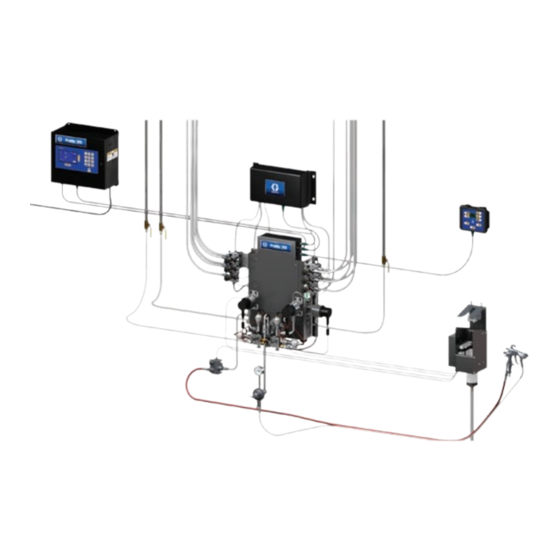

Manuelles System zum dosierten Mischen von Mehrkomponentenmaterialien.
Anwendung nur durch geschultes Personal.
Zum Einsatz in explosiven Umgebungen geeignet (außer EasyKey).
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und
Anweisungen in dieser Anleitung.
Bewahren Sie diese Anleitungen
sorgfältig auf.
®
2KS
Informationen zu den einzelnen Modellen und den
jeweiligen zulässigen Betriebsüberdrücken finden Sie
auf den Seite 4. Die Typenschilder der Geräte sind auf
Seite 3 abgebildet. Einige der abgebildeten Bauteile
sind nicht in allen Systemen enthalten.
0359
313979H
DE
TI12504a
II 2 G
