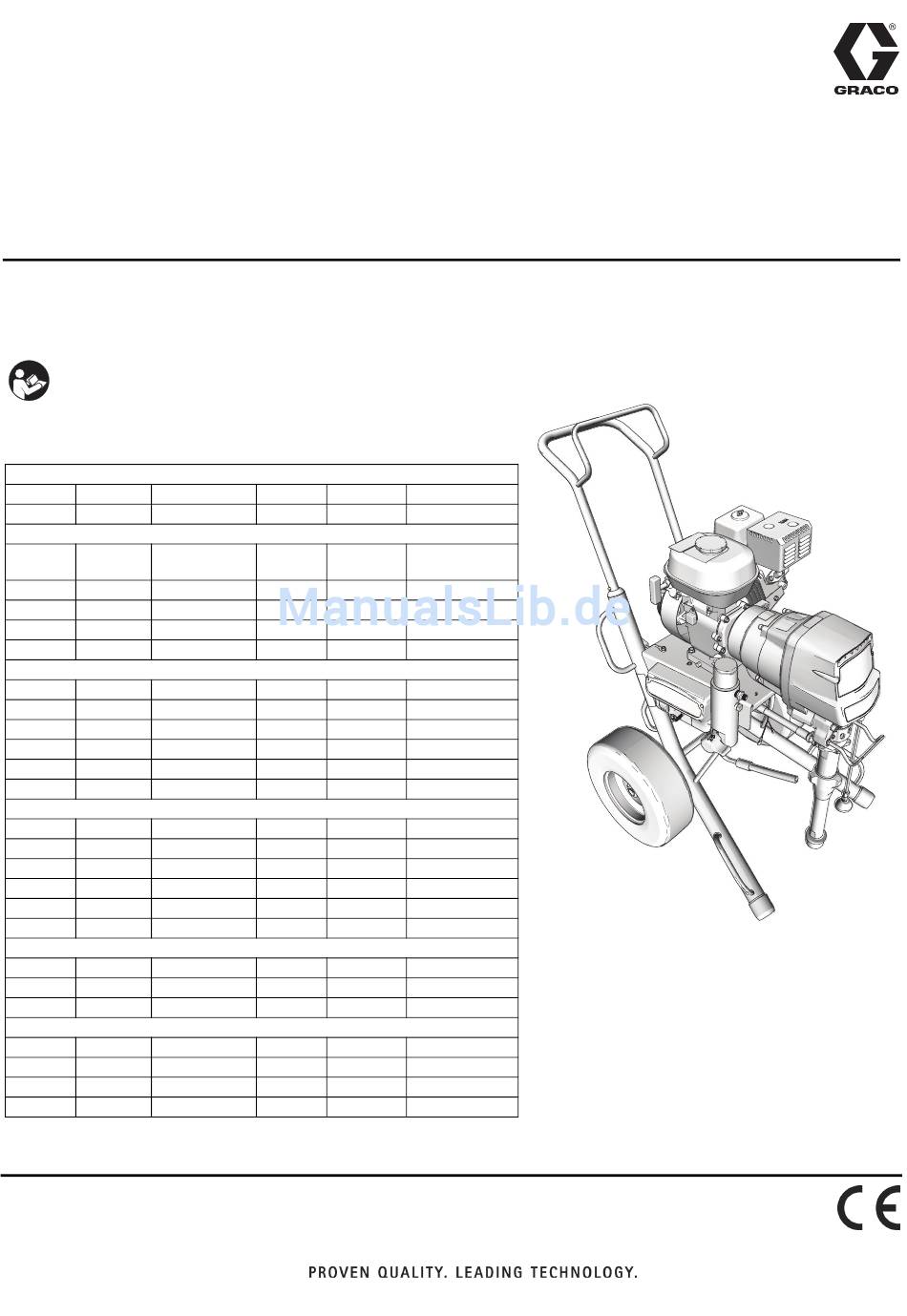

Betrieb
™
GMAX
3400, GMAX
TexSpray 5900HD/7900HD Airless-Spritzgeräte
Nicht zum Einsatz in explosionsgefährdeten Bereichen (Europa) zugelassen.
Zulässiger Betriebsüberdruck 22,8 MPa (228 bar, 3300 psi)
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen in dieser
Anleitung und der Benzinmotor-Betriebsanleitung
gründlich durch. Bewahren Sie diese Anleitung zum
späteren Nachschlagen auf.
Modell:
Standard
✓
16W863
Modell:
Standard
ProContractor
✓
16W865
16W866
16W867
16W984
Modell:
Standard
ProContractor
✓
16W869
16W870
16W871
16W881
16W873
Modell:
Standard
ProContractor
✓
16W883
16W884
16W885
16W887
16W987
Modell:
Standard
ProContractor
16W889
✓
16W882
Modell:
Standard
ProContractor
✓
16W890
16W888
16X949
™
II 3900/5900/7900 und
Nur für den professionellen Gebrauch bestimmt.
Zur Applikation von Bautenanstrichen.
GMAX 3400
GMAX II 3900
Lo-Boy
RentalPro
360G
✓
✓
✓
GMAX II 5900
Lo-Boy
Ironman
✓
✓
✓
GMAX II 7900
Lo-Boy
Ironman
✓
✓
✓
TexSpray 5900HD
✓
TexSpray 7900HD
Ironman
✓
✓
Convertible
✓
Dachspritzgerät
✓
333295C
ti23055a
Verwandte Betriebsanleitungen:
Teile
332921
DE
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Graco GMAX 3400
Inhaltszusammenfassung für Graco GMAX 3400
- Seite 1 Zulässiger Betriebsüberdruck 22,8 MPa (228 bar, 3300 psi) Wichtige Sicherheitshinweise Lesen Sie alle Warnhinweise und Anweisungen in dieser Anleitung und der Benzinmotor-Betriebsanleitung gründlich durch. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. GMAX 3400 Modell: Standard ✓ 16W863 GMAX II 3900...
-
Seite 2: Inhaltsverzeichnis
(Nur Modelle ProContractor) ... . . 16 Graco-Standardgarantie ....38 333295C... -
Seite 3: Warnung
Untersuchen Sie die Schläuche und Teile auf Anzeichen von Beschädigung. Wechseln Sie alle Schläuche und Teile aus, die verschlissen oder beschädigt sind. • Dieses System kann 22,8 MPa (228 bar, 3300 psi) erzeugen. Daher Ersatzteile und Zubehör von Graco verwenden, die für mindestens 22,8 MPa (228 bar, 3300 psi) ausgelegt sind. •... - Seite 4 Warnung WARNHINWEIS WARNING GEFAHR DURCH MISSBRÄUCHLICHE GERÄTEVERWENDUNG Missbräuchliche Verwendung des Gerätes kann zu tödlichen oder schweren Verletzungen führen. • Das Gerät nicht bei Ermüdung oder unter dem Einfluss von Medikamenten oder Alkohol bedienen. • Niemals den zulässigen Betriebsüberdruck oder die zulässige Temperatur der Systemkomponente mit dem niedrigsten Nennwert überschreiten.
-
Seite 5: Komponentenbezeichnung
Komponentenbezeichnung Komponentenbezeichnung Standardmodelle (3400, 3900, 5900, 5900HD, 7900, 7900HD) ti22694a Sieb EIN/AUS-Schalter des Motors Pumpe Erdungsklammer Motorregler Ein/Ausschalter für Pumpe Spülschlauch Druckregler Easy Out Pumpenfilter Entlüftungsventil Schlauch Pistolen-Betätigungssperre 333295C... -
Seite 6: Procontractor-Modelle (3900, 5900, 7900, 5900Hd, 7900Hd)
Komponentenbezeichnung ProContractor-Modelle (3900, 5900, 7900, 5900HD, 7900HD) ti22742a ti22742a Pumpe Erdungsspiralkabel Werkzeugbox Smart Control 3.0 Display Zugstangenfunktion EIN/AUS-Schalter für Pumpe Motorregler WatchDog -Schalter ProConnect II Pumpenklammer Druckregler Filter Entlüftungsventil EIN/AUS-Schalter des Motors Pistolen-Betätigungssperre Schlauchtrommel Sieb Spülschlauch 333295C... -
Seite 7: Ironman-Modelle (5900, 7900, 7900Hd)
Komponentenbezeichnung Ironman-Modelle (5900, 7900, 7900HD) ti22741a Spülschlauch Erdungsspiralkabel MaxLife Pumpe Smart Control 3.0 Display Zugstangenfunktion EIN/AUS-Schalter für Pumpe Motorregler WatchDog -Schalter ProConnect II Pumpenklammer Druckregler Easy Out Pumpenfilter Entlüftungsventil EIN/AUS-Schalter des Motors Pistolen-Betätigungssperre Schlauch Hochleistungssieb 333295C... -
Seite 8: Lo-Boy-Modelle (3900, 5900, 7900)
Komponentenbezeichnung Lo-Boy-Modelle (3900, 5900, 7900) ti22737a Spülschlauch EIN/AUS-Schalter des Motors Zugstangenfunktion Erdungsspiralkabel Sieb EIN/AUS-Schalter für Pumpe Motorregler Druckregler Entlüftungsventil ProConnect II Pumpenklammer Pistolen-Betätigungssperre Easy Out Pumpenfilter Schlauch Pumpe 333295C... -
Seite 9: Convertible-Modelle (5900)
Komponentenbezeichnung Convertible-Modelle (5900) ti22696a Sieb EIN/AUS-Schalter des Motors Pumpe Erdungsspiralkabel Motorregler Ein/Aus-Schalter für Pumpe Spülschlauch Druckregler Easy Out Pumpenfilter Entlüftungsventil Netzgerät Pistolen-Betätigungssperre Schlauch 333295C... -
Seite 10: Vorgehensweise Zur Druckentlastung
Vorgehensweise zur Druckentlastung Erdung Vorgehensweise zur Druckentlastung Der Vorgehensweise zur Druckentlastung folgen, wenn Sie dieses Symbol sehen. Das Gerät muss geerdet sein, um das Risiko von statischer Funkenbildung zu verringern. Statische Funkenbildung kann dazu führen, dass Dämpfe sich entzünden oder explodieren. Die Erdung bietet eine Ableitung für den elektrischen Strom. -
Seite 11: Vorbereitung
5. Halspackungsmutter mit TSL-Flüssigkeit füllen, um vorzeitigen Packungsverschleiß zu verhindern. Dieser Vorgang ist bei jeder Inbetriebnahme des Geräts zu wiederholen. 1. Alle Spritzgeräte außer ProContractor: Geeigneten Graco-Hochdruckschlauch am Spritzgerät anschließen. 2. Einheiten auswählen: Peitschenschlauch am Materialeinlass der Spritzpistole anbringen und fest anziehen. -
Seite 12: Nur Convertible-Modelle
Vorbereitung Nur Convertible-Modelle: 5. Durch die seitlichen Belüftungsöffnungen blicken, um zu prüfen, ob der Antriebsriemen in der Motor-Riemenscheibe liegt. Verbrennungsmotor gegen Elektromotor austauschen 1. Motorkabel abziehen. ti5772a 6. Elektromotor mit Spannbügel sichern. ti5774a 2. Spannbügel lösen. ti5775a ti5775a 3. Verbrennungsmotor zum Ausbauen neigen und zurückziehen. -
Seite 13: Inbetriebnahme
Inbetriebnahme Inbetriebnahme c. Gashebel auf Schnell stellen. 1. Saugschlauch und Ablassschlauch in einen ti5250a geerdeten Metalleimer geben, der teilweise mit Spülflüssigkeit gefüllt ist. Erdungsdraht am Eimer d. Motorschalter auf ON stellen. und einem guten Erdungspunkt befestigen. ti5262a 5. An Schnur ziehen, um den Motor zu starten. ti14844a 2. -
Seite 14: Switch Tip ™ -Düsenschutz
Inbetriebnahme ™ 8. Pistole gegen einen geerdeten Spüleimer aus Metall Switch Tip -Düsenschutz drücken. Pistole abziehen und den Materialdruck langsam erhöhen, bis die Pumpe gleichmäßig läuft. 1. Führen Sie die Druckentlastung, Seite 10, durch. 2. Die Abzugssperre der Pistole verriegeln. Umkehrdüse einfügen. -
Seite 15: Reinigung Verstopfter Düsen
™ WatchDog Schutzsystem (nur Modelle ProContractor und Ironman) Reinigung verstopfter Düsen ™ WatchDog Schutzsystem (nur Modelle ProContractor und Ironman) Die Pumpe stoppt automatisch, wenn der Materialeimer leer ist. Um Verletzungen zu vermeiden, die Pistole niemals gegen die Hand oder in einen Lappen richten! Aktivieren: 1. -
Seite 16: Schlauchaufroller
Schlauchaufroller (Nur Modelle ProContractor) Schlauchaufroller (Nur Modelle ProContractor) 3. Den Griff des Aufrollers nach unten ziehen und im Uhrzeigersinn drehen, um den Schlauch aufzuwickeln. Um Verletzungen zu vermeiden, darauf achten, den Kopf beim Aufwickeln des Schlauchs nicht in die Nähe des Aufrollers zu bringen. -
Seite 17: Digital Tracking System (Nur Modelle Procontractor Und Ironman)
Digital Tracking System (Nur Modelle ProContractor und Ironman) Digital Tracking System (Nur Modelle ProContractor und Ironman) Bedienung – Hauptmenü Job Gallons Kurz drücken, um zur nächsten Anzeige zu gehen. 1. Kurz auf die DTS-Taste drücken, um zur 5 Sekunden lang gedrückt halten, um Einheiten zu ändern Mengenanzeige für den Job (Gallonen pro Job oder Daten zurückzusetzen. -
Seite 18: Sekundärmenü - Gespeicherte Daten Und Watchdog-Pumpenschutz-Betriebsarten
Digital Tracking System (Nur Modelle ProContractor und Ironman) Sekundärmenü – Gespeicherte Daten und WatchDog-Pumpenschutz-Betriebsarten 1. Die Schritte 1 - 4 der Druckentlastung ausführen, 7. Kurz auf die DTS-Taste drücken. W-DOG läuft falls dies nicht bereits geschehen ist. vorbei und dann wird OFF angezeigt, wenn der Watchdog-Schalter ausgeschaltet ist. -
Seite 19: Reinigung
Reinigung Reinigung 3. An Schnur ziehen, um den Motor zu starten. 1. Druckentlastung durchführen, (Seite 10), Schritte 1 - 4. Siphonschlauch-Gruppe aus dem Farbbehälter nehmen und in die Spülflüssigkeit ti5263a legen. Düsenschutz von der Pistole abnehmen. 4. Pumpenschalter auf ON stellen. Entlüftungsventil nach vorne auf die SPRAY-Position drehen. - Seite 20 Reinigung 9. Siphonschlauch aus der Spülflüssigkeit heben und 12. Nach dem Spülen mit Wasser noch einmal mit Spritzgerät ca. 15 bis 30 Sekunden laufen lassen, Lösungsbenzin oder Pump Armor spülen, um einen um die gesamte Flüssigkeit aus dem Gerät zu Schutzüberzug im Gerät zu erzeugen, der vor entfernen.
-
Seite 21: Wartung
Wartung Wartung Vorgehensweise zur TÄGLICH: TSL-Füllstand in der Packungsmutter der Unterpumpe überprüfen. Mutter bei Bedarf auffüllen. Druckentlastung Stets für ausreichenden TSL-Stand in der Mutter sorgen, um Materialansammlungen an der Kolbenstange sowie vorzeitigen Verschleiß der Komplettgeräte und Korrosion in der Pumpe zu vermeiden. -
Seite 22: Fehlerbehebung
Zündkerze säubern oder auswechseln. Den Motor starten. Spritzgeräte senkrecht stellen, um ein Aussickern des Öls zu vermeiden. WatchDog-System hat fälschlich Betriebsbedingungen liegen außerhalb Druck verringern. Technische Hilfe bei Graco ausgelöst. Es wird EMPTY angezeigt. der WatchDog-Parameter. kontaktieren, um die WatchDog-Parameter Pumpe arbeitet nicht. - Seite 23 Fehlerbehebung Problem Ursache Abhilfe Pumpen-Materialauslass zu gering Die Filterscheibe ist verstopft. Filterscheibe reinigen. Kolbenkugel sitzt nicht richtig. Kolbenkugel warten (siehe Pumpen-Betriebsanleitung). Die Kolbenpackungen sind verschlissen Packungen auswechseln (siehe oder beschädigt. Pumpen-Betriebsanleitung). O-Ring in der Pumpe ist verschlissen oder O-Ring austauschen (siehe beschädigt.
-
Seite 24: Materialpumpe Läuft Ununterbrochen
Fehlerbehebung Materialpumpe läuft ununterbrochen 1. Druckentlastung durchführen (Seite 21), Entlüftungsventil vorwärts in SPRAY-Position (Sprühposition) drehen und Netzschalter auf OFF schalten. 2. Die Abdeckung der Steuereinheit abnehmen. Fehlerbehebung: Probleme an der Pumpe. Weitere Den Motor mit einem in den Materialschlauch Fehlerbehebungsverfahren finden Sie in gesteckten Druckmessgerät starten. -
Seite 25: Fehlfunktion Der Steuerkarte
Fehlerbehebung Fehlfunktion der Steuerkarte Fehlersuche (Die eigentlichen Schritte finden Sie auf der nächsten Seite): Die Abdeckung der Steuereinheit abnehmen. Spritzgerät einschalten. Die grünen und roten Gehen Sie zu LEDs der Steuerkarte beachten. Schritt 1. Erzielt der Schalter Kein Licht NEIN Schalter ein auswechseln. -
Seite 26: Fehlfunktion Der Steuerkarte (Schritte)
Fehlerbehebung Fehlfunktion der Steuerkarte (Schritte) SCHRITT 3. SCHRITT 1. SCHRITT 2. Motor laufen Motor einschalten. Motor 12 -20 AC BEEP 10-12 DC lassen und ausschalten und Potentiometer auf Schalter Potentiometer AC Volt setzen und einschalten. auf Durchgang Drähte mit der Potentiometer setzen. -
Seite 27: Der Convertible-Elektromotor Läuft Nicht
Fehlerbehebung Der Convertible-Elektromotor läuft nicht Fehlersuche (Die eigentlichen Schritte finden Sie auf der nächsten Seite): Netzkabel Siehe Schritt 2. Siehe Schritt 1. NEIN NEIN reparieren oder Liegen mehr als Liegen mehr als 100 AC Volt vor? austauschen. 100 AC Volt vor? Netzschalter austauschen. -
Seite 28: Der Convertible-Elektromotor Läuft Nicht (Schritte)
Fehlerbehebung Der Convertible-Elektromotor läuft nicht (Schritte) SCHRITT 2. SCHRITT 1. Kabel einstecken und den Kabel einstecken und Schalter einschalten. Die den Schalter einschalten. Drähte mit der Steuerkarte Die Drähte mit der verbinden und den Steuerkarte verbinden Potentiometer auf AC und den Potentiometer Volt setzen. -
Seite 29: Der Convertible-Elektromotor Läuft - Kein Ac-Ausgang Zur Spritzgerätsteuerkarte
Fehlerbehebung Der Convertible-Elektromotor läuft – Kein AC-Ausgang zur Spritzgerätsteuerkarte Fehlersuche (Die eigentlichen Schritte finden Sie auf der nächsten Seite): Siehe Schritt 1. Siehe Schritt 2. Netzkabel NEIN Liegen mehr als NEIN Liegt Durchgang vor? reparieren oder 10-20 AC Volt vor? austauschen. -
Seite 30: Der Convertible-Elektromotor Läuft - Kein Ac-Ausgang Zur Spritzgerätsteuerkarte (Schritte)
Fehlerbehebung Der Convertible-Elektromotor läuft – Kein AC-Ausgang zur Spritzgerätsteuerkarte (Schritte) SCHRITT 2. SCHRITT 1. AC-Netzkabel auf frei Kabel einstecken und den 10-20 AC BEEP liegenden Leiter Schalter einschalten. überprüfen. Drähte an Transformator Potentiometer auf und Netzkabel anschließen. Durchgangstest setzen. Den Potentiometer auf AC Der Potentiometer sollte Volt setzen. -
Seite 31: Meldungen Am Digital-Display
Motor läuft. verstopfter Filter. Entlüftungsventil und Pistole öffnen, falls Gerät im AutoClean-Modus. Einen Graco-Materialschlauch verwenden, 1/4'' x 50 Fuß mindestens. Ein kleinerer Schlauch oder ein Schlauch mit Metallgeflecht kann zu Druckspitzen führen. Drucksensor austauschen, falls der Materialpfad nicht verstopft ist und ein richtiger Schlauch verwendet wird. -
Seite 32: Getriebesatz/Kupplungsscheibe/Klammer
Getriebesatz/Kupplungsscheibe/Klammer Getriebesatz/Kupplungsscheibe/Klammer Getriebesatz/Kupplungsscheibe ausbauen 6. Den Haltering (29b) entfernen. 7. Getriebesatz umdrehen und Ritzelwelle (29a) mit Getriebesatz einem Plastikhammer heraus klopfen. Wenn der Getriebesatz (29) noch nicht vom Kupplungsgehäuse (19) abgenommen wurde, sind die Schritte 1 bis 3 auszuführen. Andernfalls bei Schritt 4 beginnen. -
Seite 33: Einbau
4. Den Getriebesatz mit dem Rotor nach oben auf die Vorderfläche des Kupplungsgehäuses. Werkbank legen. 39,37 ± 0,25 mm (1,550 ± 0,010 in.) - GMAX 3400 und 3900 66,34 ± 0,25 mm (2,612 ± 0,010 in.) - GMAX 5900 und 7900. 5. Gewindedichtmittel auf die Schrauben auftragen. -
Seite 34: Technische Daten
Technische Daten Technische Daten Modelle 3400 Metrisch Motor Honda-Motor GX120 ANSI-Nennleistung bei 3600 U/Min. 4,0 PS 3,0 kW Spritzgerät Zulässiger Betriebsüberdruck 22,8 MPa 228 bar, 3300 psi Max. Förderleistung 0,75 gpm 2,84 l/Min. 12 mesh (1523 Mikron) Edelstahlsieb, 12 mesh (1523 Mikron) Edelstahlsieb, Einlass-Farbsieb wiederverwendbar wiederverwendbar... - Seite 35 Technische Daten Modelle 3900 Metrisch Motor Honda-Motor GX120 ANSI-Nennleistung bei 3600 U/Min. 4,0 PS 3,0 kW Spritzgerät Zulässiger Betriebsüberdruck 22,8 MPa 228 bar, 3300 psi Max. Förderleistung 1,25 gpm 4,73 l/Min. 8 mesh (2589 Mikron) 8 mesh (2589 Mikron) Einlass-Farbsieb Edelstahlsieb, wiederverwendbar Edelstahlsieb, wiederverwendbar 60 mesh (250 Mikron...
- Seite 36 Technische Daten Modelle 5900 Metrisch Motor Honda-Motor GX160 ANSI-Nennleistung bei 3600 U/Min. 5,5 PS 4,1 kW Spritzgerät Zulässiger Betriebsüberdruck 22,8 MPa 228 bar, 3300 psi Max. Förderleistung 1,6 gpm 6,06 l/Min. 8 mesh (2589 Mikron) 8 mesh (2589 Mikron) Einlass-Farbsieb Edelstahlsieb, wiederverwendbar Edelstahlsieb, wiederverwendbar 60 mesh (250 Mikron)
- Seite 37 Technische Daten Modelle 7900 Metrisch Motor Honda-Motor GX200 ANSI-Nennleistung bei 3600 U/Min. 6,5 PS 6,5 kW Spritzgerät Zulässiger Betriebsüberdruck 22,8 228 bar, 3300 psi Max. Förderleistung 2,2 gpm 8,33 l/Min. 8 mesh (2589 Mikron) 8 mesh (2589 Mikron) Einlass-Farbsieb Edelstahlsieb, wiederverwendbar Edelstahlsieb, wiederverwendbar 60 mesh (250 Mikron) 60 mesh (250 Mikron)
-
Seite 38: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
