Elektrik
Wandmontierte Materialstation
EasyKey
1
2

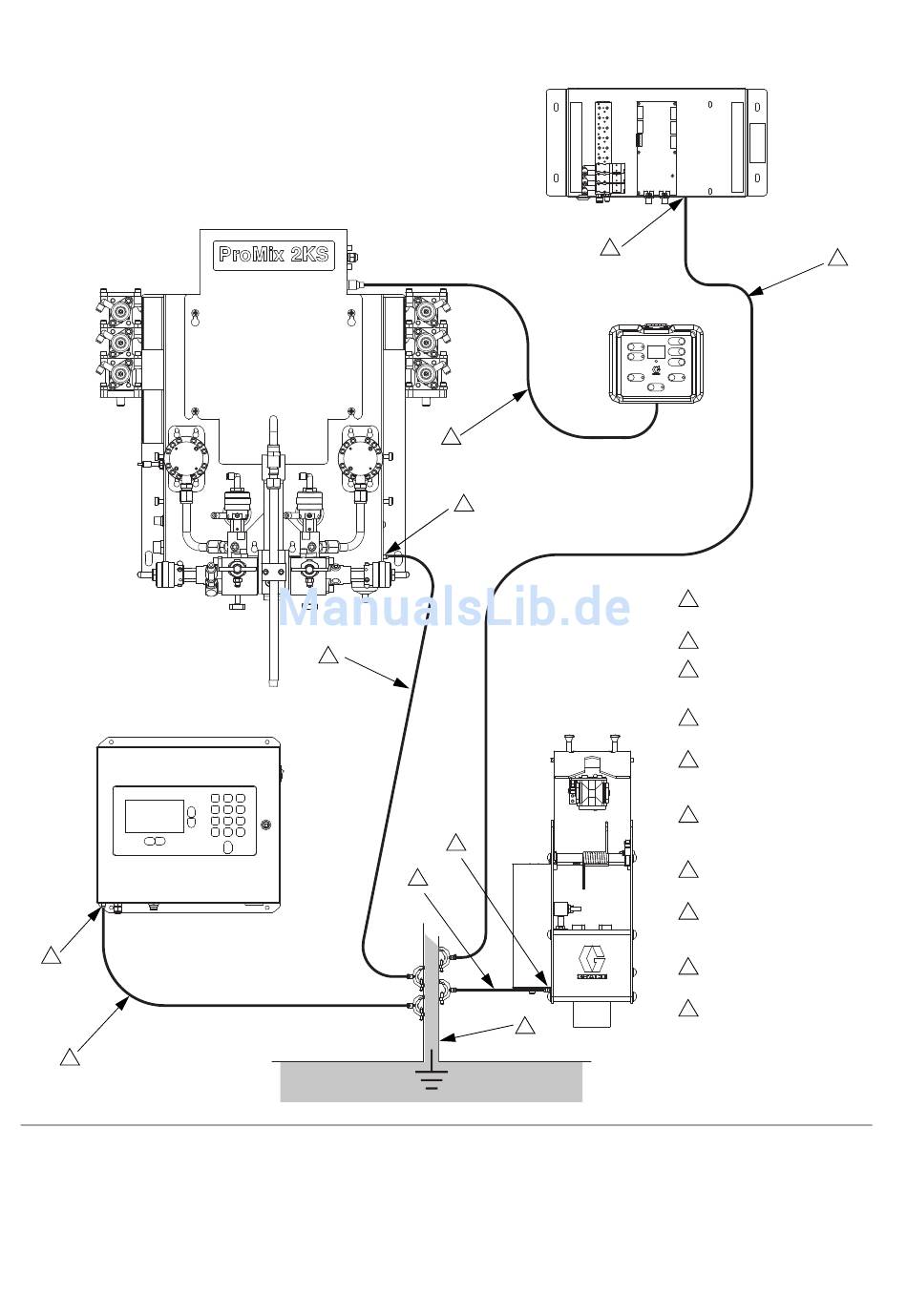

A . 18: Erdung
BB
30
8
3
4
6
7
Farbwechselmodul
9
Kabinensteuerung
Pistolenspülkasten
5
10
Zeichenerklärung:
1
EasyKey -
Erdungsschraube
2
EasyKey-Erdungsdraht
3
Materialstation
Erdungsschraube
4
Materialstation
Erdungsdraht
5
Schutzerde – beachten Sie
die örtlich anwendbaren
Vorschriften!
6
Pistolenspülkasten –
Anschlusspunkt für
Erdungsleiter
7
Pistolenspülkasten –
Erdungsleiter
8
Netzkabel,
Kabinensteuerung/
Materialstation
9
Farbwechselmodul –
Erdungsschraube
10
Farbwechselmodul –
Erdungsleiter
(Teile-Nr. 223547).
TI12807a
313966J
