Einstellen der Schalter der Materialstationsplatine

Stellen Sie Schalter S1 auf der 2KS-Steuerplatine der Materialstation auf EIN (untere Position) oder AUS (obere Position),
wie in A . 15 gezeigt.
BB
Stellen Sie Schalter S1 auf EIN (untere Position),
wenn das System über eine Kabinensteuerung
ODER ein Farbwechselmodul oder über keine der
beiden Optionen verfügt.

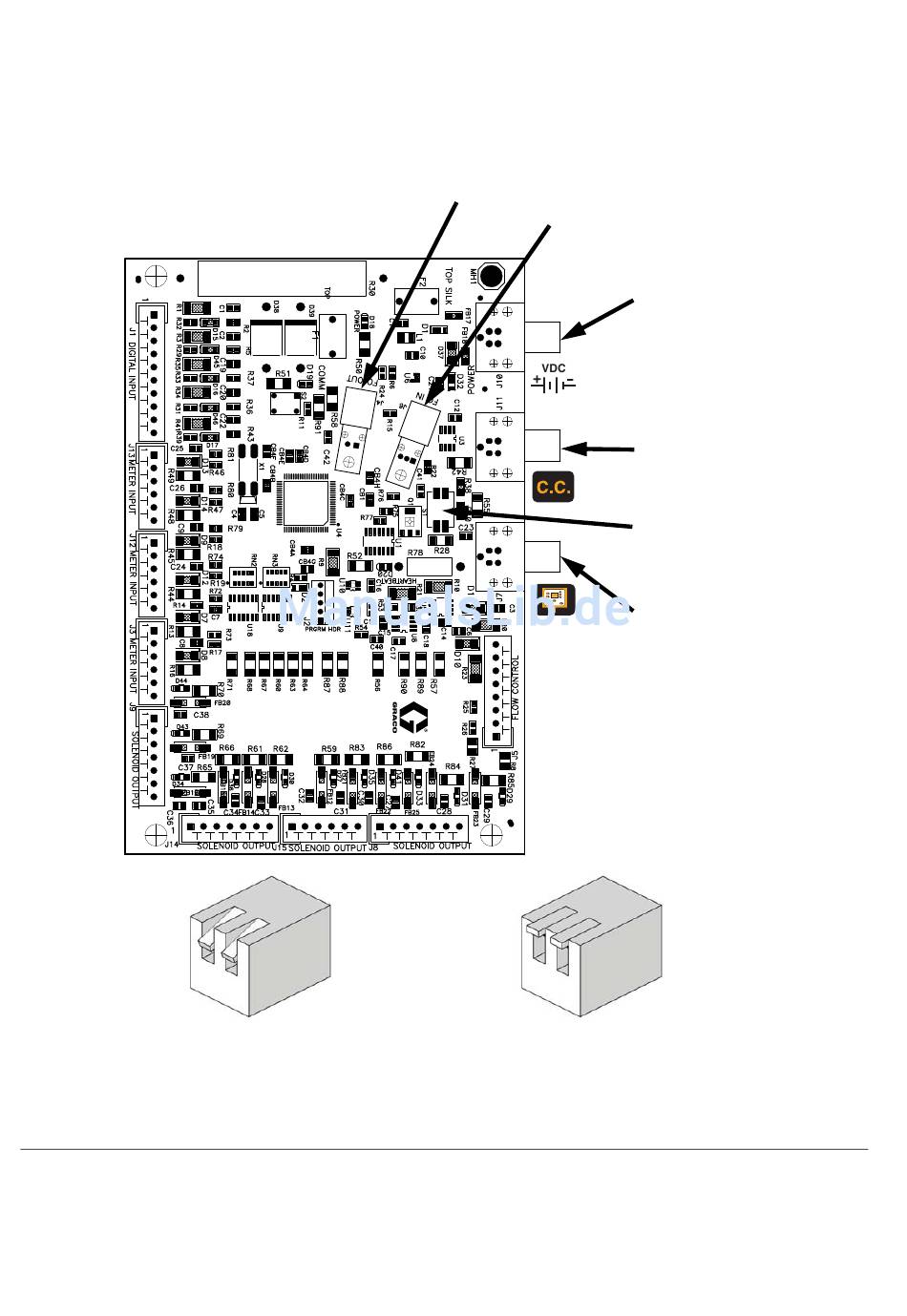

A . 15. Anschlüsse der Materialstationsplatine
BB
313966J
J4
(LWL-Ausgang – blau)
TI15224a
Stellen Sie Schalter S1 auf AUS (obere Position),
wenn das System über eine Kabinensteuerung
UND ein Farbwechselmodul verfügt.
J6
(LWL-Ausgang – schwarz)
J10
(Netzeingang)
J11
(Farbwechselmodul)
Stellen Sie Schalter S1
wie unten gezeigt ein.
J7
(Kabinensteuerung)
TI15223a
Elektrik
25
