Anleitung & Teile
Bausätze für Ablassventil
und drittes Spülventil
Für die Anwendung mit ProMix
durch geschultes Personal.
Angaben zu Bausätze-Teile-Nummern und maximalem Betriebsdruck finden Sie auf Seite 2.
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen in dieser Anleitung
aufmerksam durch. Für sämtliche Warnhinweise und Anweisungen ziehen
Sie Ihre Betriebsanleitung für Dosiersysteme zu Rate. Gefahrensymbole
verweisen auf spezifische Verfahrensrisiken. Bewahren Sie alle
Anleitungen zum späteren Nachschlagen auf.
15V354 Bausatz für drittes
Spülventil für
Wandplattensystem, auf
Material-Mischverteiler
®
2KS Elektronischen Dosiersystemen. Anwendung nur
TI12954a
15V821 Bausatz für Ablassventil
für Wandplattensystem
3A2312E
DE
TI12743a
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco ProMix 2KS
Inhaltszusammenfassung für Graco ProMix 2KS

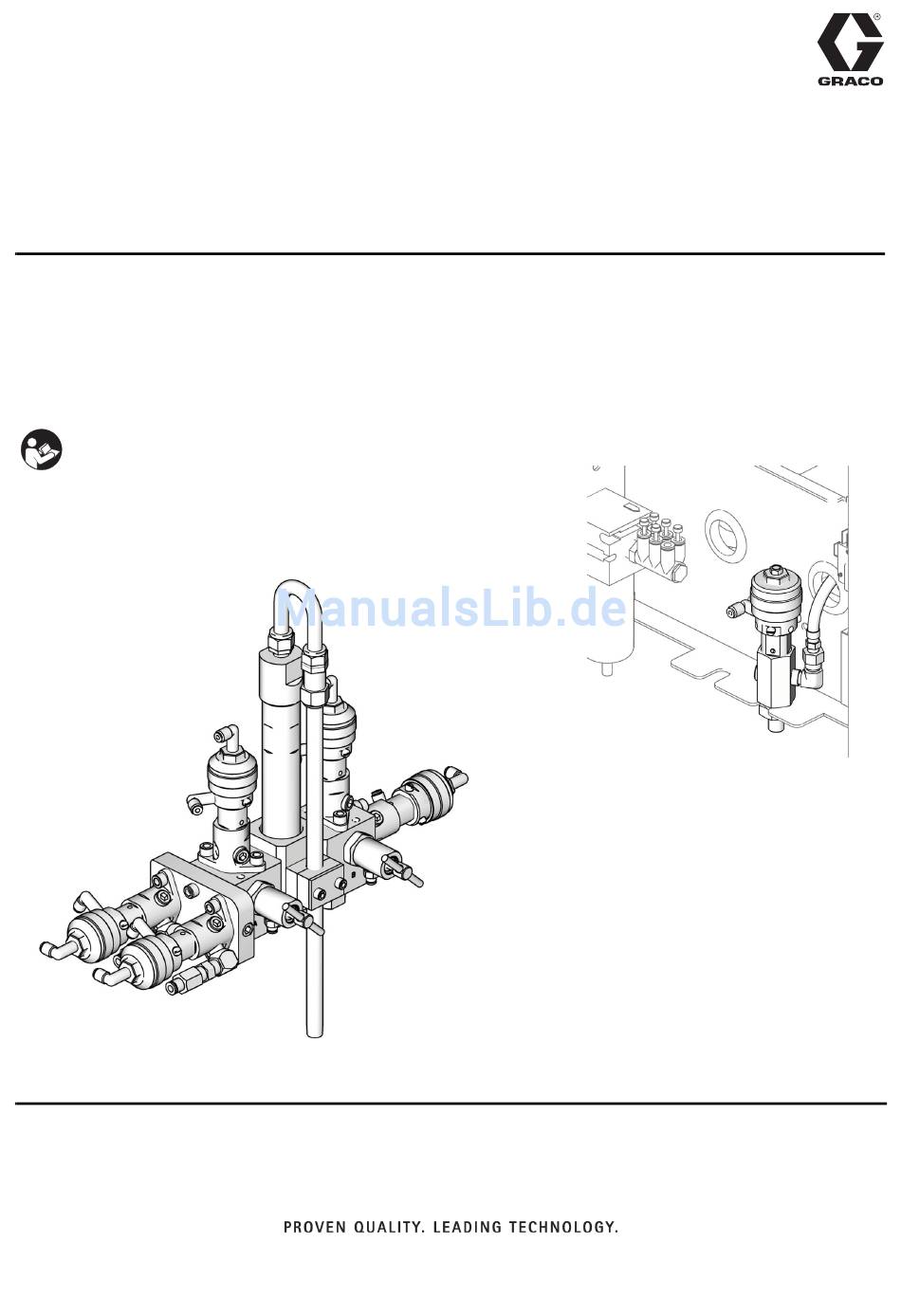

- Seite 1 Anleitung & Teile Bausätze für Ablassventil 3A2312E und drittes Spülventil ® Für die Anwendung mit ProMix 2KS Elektronischen Dosiersystemen. Anwendung nur durch geschultes Personal. Angaben zu Bausätze-Teile-Nummern und maximalem Betriebsdruck finden Sie auf Seite 2. 15V821 Bausatz für Ablassventil Wichtige Sicherheitshinweise für Wandplattensystem Lesen Sie alle Warnhinweise und Anweisungen in dieser Anleitung aufmerksam durch.
- Seite 2 Bausätze Bausätze 15V821 Bausatz für Ablassventil Für Wandhalterung ProMix 2KS Elektronische Dosiersysteme Maximaler Material-Betriebsdruck: 28 MPa (280 bar, 4.000 psi) Maximaler Arbeitsluftdruck: 0,7 MPa (7 bar, 100 psi) Siehe Seiten 3 und 13 15V822 Bausatz für Robo-Ablassventil Für Robo-Halterung ProMix 2KS Elektronische Dosiersysteme...
-
Seite 3: Einbau
Wandplatte sperren. 2. Betätigen Sie das Dispensventil, um den Materialdruck im Ventil zu entlasten. 3. Entlasten Sie den Materialdruck stromaufwärts und stromabwärts vom Dispensventil. Siehe ProMix 2KS 7. Stromzufuhr zum Material-Schaltpult abschalten. Bedienungsanleitung. Material-Schaltpult öffnen. Siehe Detailansicht in Panel zur Wandmontage A . - Seite 4 Einbau Panel zur Wandmontage RoboMix Panelplatte Ablassventil B 3. Spülventil TI12655a Ablassventil A Ablassventil B Ablassventil A GFB2 3. Spülventil GFB1 TI13116a . 2: Solenoid-Manifold J15-1 J15-2 J15-5 J15-6 J8-1 J8-2 J8-3 J8-4 J8-5 J8-6 Automatisches Automatisches Ablassventil A Ablassventil B 3.
-
Seite 5: 15V354 Bausatz Für Drittes Spülventil Für Wandplattensysteme
7. Rohrleitung (13, 14) zwischen Solenoid-Manifold und Rohrverschraubung (T) am Spülventil (2) anschließen. Siehe Pneumatischer Schaltplan des Systems, Seite 9. 1. Luft- und Materialzufuhr zu ProMix 2KS abschalten. 2. Entlasten Sie den Anlagendruck. Siehe ProMix 2KS Bedienungsanleitung. 3. Siehe A . -
Seite 6: 15V822 Ablassventilsatz Für Robomix
. 2 Solenoid (4) an der richtigen Position (Ablassventil A oder B) am 3. Entlasten Sie den Materialdruck stromaufwärts und Solenoid-Manifold anbringen. Die Solenoid-Kabel stromabwärts vom Dispensventil. Siehe ProMix 2KS mit dem Material-Schaltpult wie in A . 3 dargestellt Bedienungsanleitung. -
Seite 7: 15V202 Bausatz Für Drittes Spülventil Für Robomix
15V202 Bausatz für drittes Spülventil für RoboMix 7. O-Ring (2), Auflage (1), O-Ring (6) und drittes Spülventil (5) im Adapter (3) installieren. 1. Luft- und Materialzufuhr zu ProMix 2KS abschalten. 2. Entlasten Sie den Anlagendruck. Siehe ProMix 2KS 8. Siehe A . -
Seite 8: 15X247 Bausatz Für Automatisches Ablassventil
Einbau 15X247 Bausatz für automatisches Ablassventil 6. 1/4 NPSM(i) Ablassschlauch (nicht mitgeliefert) mit 1/4 NPSM(a) Gewindebuchse am Boden des Adapters (2) verbinden. Wenn die Pistole schließt, öffnet sich das Ablassventil und Material wird durch die Buchse abgelassen. 1. Baustein A und Baustein B Absperrventile am Materialverteiler anschließen. -
Seite 9: Pneumatischer Schaltplan Des Systems
Schaltpläne Schaltpläne Pneumatischer Schaltplan des Systems COLOR COLOR VALVE CHANGE STACKS CONTROL AIR EXHAUST MUFFLER MANIFOLD COLOR 1 COLOR 2 12 VDC COLOR 3 COLOR 4 DOSE A VALVE 4-WAY SOLENOID COLOR 5 COLOR 6 COLOR 7 COLOR 8 12 VDC COLOR SOLVENT DOSE B COLOR 9... -
Seite 10: Elektrischer Schaltplan Des Systems
Schaltpläne Elektrischer Schaltplan des Systems Explosionsgefährdeter Bereich HAZARDOUS AREA FLUID PANEL CONTROL BOX 3X CABLE FLUID PWR (RED) PANEL COM (BLACK) FLOW METER A SIG (WHITE) CONTROL SHIELD/GRN BOARD PWR (RED) I.S. METERS COM (BLACK) FLOW METER B SIG (WHITE) SHIELD/GRN PWR (RED) FLOW METER SOLVENT... -
Seite 11: Rohrleitungsschema
Schaltpläne Rohrleitungsschema GFB1-P GFB2-P TI13857a TI13858a GFB1-C GFB2-C GFB1-A GFB2-A TI13862a GFB1-P GFB1-A ATOM-1 GFB1-C GFB1-S GFB2-S GFB1 GFB1-S GFB2-P GFB2-A GFB2-C ATOM-2 ATOM-1 ATOM-2 GFB2 GFB2-S TI13861a TI13860a TI13863a 3A2312E... - Seite 12 Schaltpläne Tabelle 1: Rohrleitungsschema Rohr-AD Farbe Beschreibung Anfangspunkt Endpunkt mm (Zoll) Rohr-Pos.-Nr. grün Dosierventil A EIN 4 (5/32) grün Dosierventil B EIN 4 (5/32) grün Spülventil A EIN 4 (5/32) grün Spülventil B EIN 4 (5/32) grün Ablassventil A 4 (5/32) (Im optional erhältlichen Ablassventil-Bausatz grün...
-
Seite 13: 15V821 Bausatz Für Ablassventil Für Wandplattensysteme
Teile Teile 15V821 Bausatz für Ablassventil für Wandplattensysteme TI13116a TI12742a * Im 16A079 Ablassventil-Austauschset enthaltene Pos.- Teile (separat zu bestellen). Teile-Nr. Bezeichnung Anzahl 24W310 AUSGABEVENTIL, enthält † Nachrüstsatz 16A560 zum Austausch eines einzel- Artikel 14; siehe Anleitung nen Sitzes. Dieser Nachrüstsatz umfasst einen Sitz 312782 (11) und O-Ringe (4 und 14). - Seite 14 Teile 15V354 Bausatz für drittes Spülventil für Wandplattensysteme ‡11 TI12953a ‡4 ‡6 TI12652a Pos.- Pos.- Teile-Nr. Bezeichnung Anzahl Teile-Nr. Bezeichnung Anzahl 501867 RÜCKSCHLAGVENTIL 15U673 ZWEI-VENTILE-BEFESTIGUN 11‡ VENTILSITZ GSBLOCK 121374 4-WEGE-MAGNETVENTIL 15X303 DISPENSVENTIL, ROHR, Kunststoff; 4 mm enthält Artikel 4; siehe (5/32 Zoll) AD;...
- Seite 15 Teile 15V822 Ablassventilsatz für RoboMix TI12655a Ablass- Ablass- ventil B ventil A TI13047a TI13045a Pos.- Pos.- Teile-Nr. Bezeichnung Anzahl Teile-Nr. Bezeichnung Anzahl C19979 INBUSSCHRAUBE, 10-24 x 15X304 DISPENSVENTIL, 10 mm (3/8 Zoll) enthält Artikel 10; siehe 111328 ANSCHLUSS; 10-32 x 4 mm Anleitung 312782 (5/32 Zoll) AD Rohr 15V888 SITZHALTERUNG, RoboMix...
- Seite 16 Teile 15V202 Bausatz für drittes Spülventil für RoboMix TI12655a TI13046a TI13047a Pos.- Teile-Nr. Bezeichnung Anzahl 15V888 SITZHALTERUNG, RoboMix 109450 O-RING; PTFE 15U715 VENTILADAPTER, RoboMix 501867 RÜCKSCHLAGVENTIL 15X304 DISPENSVENTIL, enthält Artikel 6; siehe Anleitung 312782 O-RING; PTFE 121795 4-WEGE-MAGNETVENTIL 111328 ANSCHLUSS; 10-32 x 4 mm (5/32 Zoll) AD Rohr 110420 INBUSSCHRAUBE, 10-24 x 38 mm (1-1/2 Zoll)
- Seite 17 Teile 15X247 Bausatz für automatisches Ablassventil TI13116a TI14283b Pos.- Teile-Nr.Bezeichnung Anzahl 24W310 DISPENSVENTIL, enthält Artikel 7; siehe Anleitung 312782 15T717 ABLASSVENTIL-ADAPTER 3† 111457 O-RING; PTFE ROHR, Nylon; AD 4 mm (5/32 Zoll); 1,52 m (5 Fuß) 121324 VENTIL, Solenoid, Ablassventil 6†...
-
Seite 18: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
