Graco MD2 Anleitungen
Ventil
Inhaltsverzeichnis
Quicklinks
Anleitungen und Teile

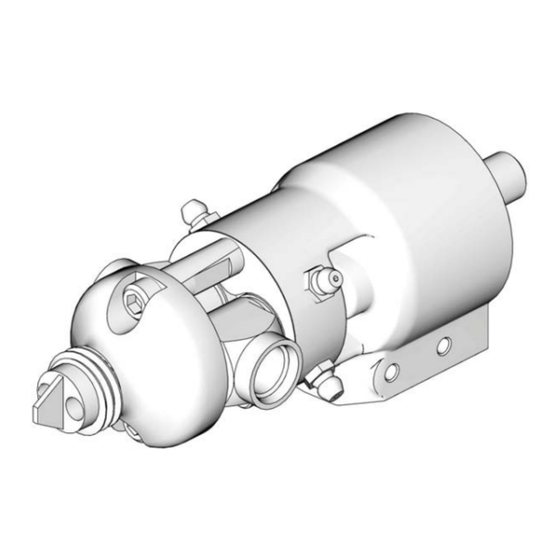

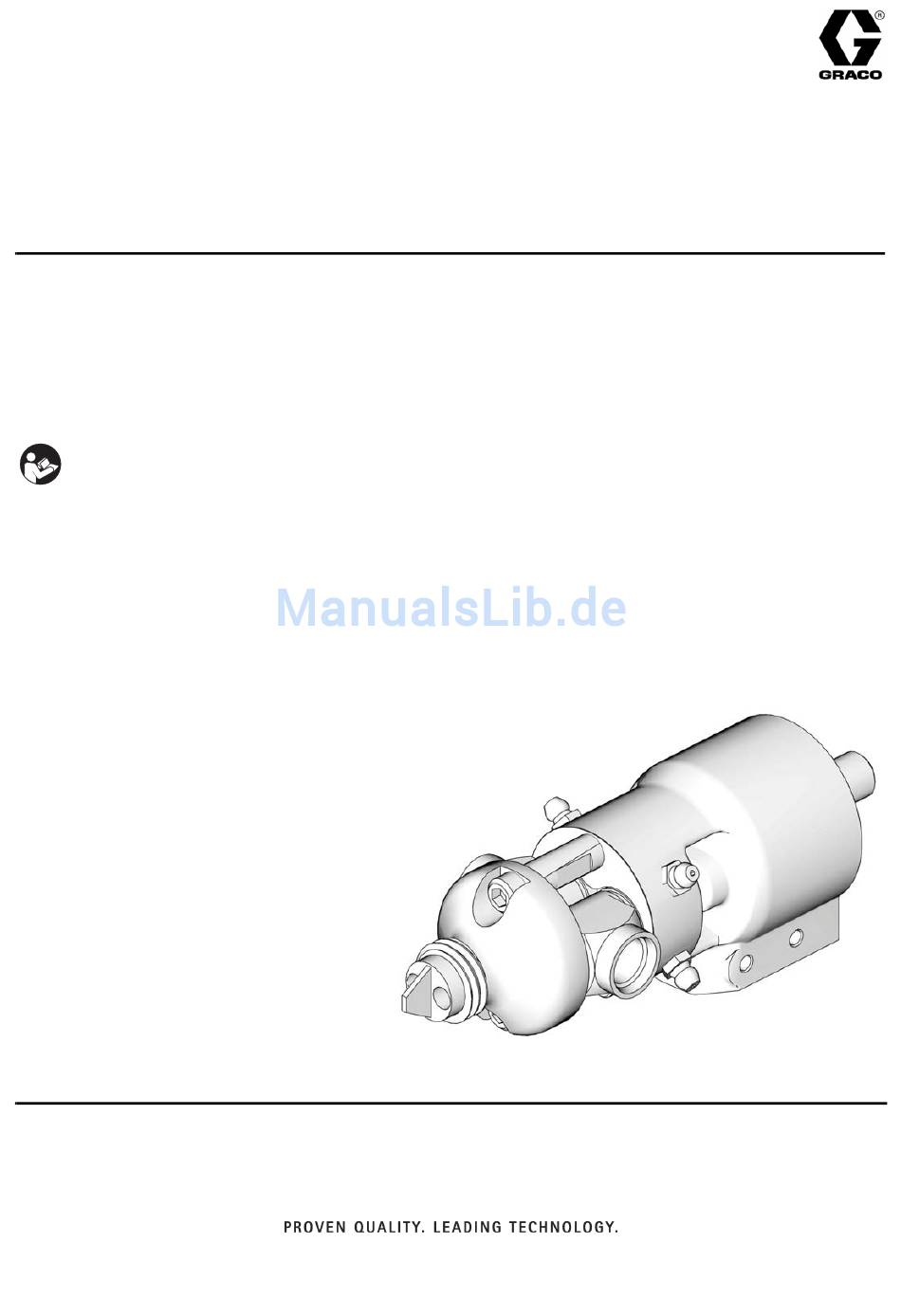

MD2-Ventil
Für die Verwendung mit Einweg-Mischern zur Dosierung verschiedener
Dicht- und Klebemittel. Anwendung nur durch geschultes Personal.
Max. Betriebsüberdruck: 20,7 MPa (207 bar; 3000 psi)
Max. Lufteingangsdruck: 0,83 MPa (8,3 bar; 120 psi)
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen in den
mitgelieferten Handbüchern durch. Bewahren Sie diese
Anleitungen zum späteren Nachschlagen auf.
Informationen zu den einzelnen Modellen sowie über die jeweiligen zulässigen Betriebsüberdrücke und Zulassungen
finden Sie auf Seite 2.
3A1891K
DE
TI9964A
Inhaltsverzeichnis
Verwandte Anleitungen für Graco MD2
Inhaltszusammenfassung für Graco MD2
- Seite 1 Anleitungen und Teile MD2-Ventil 3A1891K Für die Verwendung mit Einweg-Mischern zur Dosierung verschiedener Dicht- und Klebemittel. Anwendung nur durch geschultes Personal. Max. Betriebsüberdruck: 20,7 MPa (207 bar; 3000 psi) Max. Lufteingangsdruck: 0,83 MPa (8,3 bar; 120 psi) Wichtige Sicherheitshinweise Lesen Sie alle Warnhinweise und Anweisungen in den mitgelieferten Handbüchern durch.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis MD2-Ventilmodelle ......2 Fehlersuche .......12 Warnhinweise . -
Seite 3: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und das Gefahrensymbol bezieht sich auf Risiken, die während bestimmter Arbeiten auftreten. Konsultieren Sie diese Warnhinweise regelmäßig. Weitere produktspezifische Warnhinweise befinden sich an den entsprechenden Stellen in dieser Anleitung. - Seite 4 Warnhinweise ACHTUNG SCHUTZAUSRÜSTUNG Wenn Sie das Gerät verwenden, Wartungsarbeiten daran durchführen oder sich einfach im Arbeitsbereich aufhalten, müssen Sie eine entsprechende Schutzbekleidung tragen, um sich vor schweren Verletzungen wie zum Beispiel Augenverletzungen, Einatmen von giftigen Dämpfen, Verbrennungen oder Gehörschäden zu schützen. Der Umgang mit diesem Gerät erfordert unter anderem folgende Schutzvorrichtungen: •...
-
Seite 5: Bezeichnung Der Bauteile
Bezeichnung der Bauteile Bezeichnung der Bauteile . 1: Bezeichnung der Bauteile Zeichenerklärung: Rücksog-Einstellknopf (nur bei Modellen mit weichem Sitz) 1/8-Zoll-NPT (i), Luft zum Schließen (A) 1/8-Zoll-NPT (i), Luft zum Öffnen (E) 9/16-18 UNF (i) (06 SAE), Materialeinlass „B“ (geringes Volumen) 9/16-18 UNF (i) (06 SAE), Materialeinlass „A“... -
Seite 6: Merkmale
Elektroschalter im Griff, der das ferngesteuerte 4-Wege-Magnetventil auslöst. Senden Sie ein „ÖFFNEN“-Luftsignal an den 1/8-Zoll-NPT (i)- Anschluss (E) auf dieser Seite des Ventils und ein „SCHLIESSEN“-Signal an den Anschluss (A). Elektrisches hebelbetätigtes Ventil TI10409A . 2: Merkmale der MD2-Ventile 3A1891K... -
Seite 7: Installation
Installation Installation Erdung • Um den Erdschluss beim Spülen oder Druckentlasten aufrecht zu erhalten, muss stets ein Metallteil der Pistole fest gegen einen geerdeten Metalleimer gedrückt werden, bevor die Pistole abgezogen wird. Verwenden der Die folgenden Erdungsanweisungen sind die Ventilabzugssperre Mindestanforderungen für ein Basis-Spritzsystem. -
Seite 8: Einrichtung
Auswählen der Schläuche Die Schläuche, mit denen das Dosiergerät und das 9/16-18-UNF (i) (06 SAE), Materialeinlässe MD2-Ventil verbunden werden, sollten sehr sorgfältig Es gibt einen Materialeinlass auf der A-Seite und einen ausgewählt werden. Die Auswahl des richtigen Materialeinlass auf der B-Seite. Die Materialeinlässe Schlauches wird von zahlreichen Faktoren bestimmt. -
Seite 9: Auswählen Des Mischers
Mischverhältnisfehler. Unterschiedliche Mischer können unterschiedliche Rücksogeigenschaften aufweisen. Einstellen des Rücksogs des Ventils MD2-Ventile mit hartem Sitz besitzen zwei Rücksogbegrenzungsringe (13), mit denen der Rücksog eingestellt werden kann. Diese zwei Ringe befinden sich zwischen dem Hauptventilkörper und dem Mundstück. Wenn sich das Ventil zum Schließen zurückzieht, zentriert es die Drosseln, stoppt den Durchfluss und zieht das Material zurück, bis die Nadel ihren... -
Seite 10: Betrieb
Betrieb Betrieb Verfahren zur Druckentlastung • Um das Ventil zu öffnen oder zu schließen und den geöffneten oder geschlossenen Zustand beizubehalten, muss ein Mindestluftdruck von 280 kPa (2,8 bar; 40 psi) zum (E)- und (A)- Anschluss zugeführt und beibehalten werden. •... -
Seite 11: Wartung
Wartung Wartung Tägliche Abschaltung Nach dem Gebrauch des MD2-Ventils sollte der Auslass zum Mischer gereinigt und vor Antrocknung und Aushärtung geschützt werden. 1. Entfernen Sie den Statikmischer und entsorgen Sie ihn ordnungsgemäß. 2. Geben Sie eine kleine Materialmenge in einen Abfallbehälter, um eine mögliche... -
Seite 12: Fehlersuche
Fehlersuche Fehlersuche Problem Ursache Lösung Ventil öffnet sich nicht. Der Luftdruck ist zu gering. Schalten Sie den Luftdruck ein oder erhöhen Sie diesen. Es wird keine Luft auf der Vorderseite Verwenden Sie ein des Luftzylinderkolbens ausgeblasen. 4-Wege-Luftentlastungsventil. Ventil schließt sich nicht und Der Luftdruck ist zu gering. -
Seite 13: Reparatur
Reparatur Reparatur Demontage 5. Entfernen Sie die zwei Materialgehäuseschrauben (18) und nehmen Sie das Materialgehäuse (17) ab. Schieben Sie das Materialgehäuse (14) vom Luftzylinder (2) ab. Siehe A . 5. 6. Entfernen Sie die Lager (11), die O-Ringe (36, 13) der Lager und die sekundären 1. - Seite 14 Reparatur 7. Nehmen Sie den Haltering (1) von der Rückseite des Luftzylinders (2) ab. Schieben Sie die zwei Wellen (5) in den Luftzylinder (2), um die Luftzylinderkappe (22) zu befreien. Siehe A . 6. 8. Drücken Sie auf die zwei Wellen (5), um die Kolbengruppe (9) vom Luftzylinder (2) zu lösen.
- Seite 15 O-Ringe der Welle (23) und die Schrauben (24) so ein, dass das „X“ auf dem Mundstück zur selben sind in den Modellen 255180 und 255182 nicht Seite zeigt wie das „MD2“ auf dem Luftzylinder. vorhanden. Ziehen Sie die Schrauben des Mundstücks mit einem Drehmoment von 1,7-2,2 N•m (15-20 in-lb) fest.
-
Seite 16: Teile
Teile Teile 12✖ 13✖ 36✖ 15✖ 20*† 4❖✖ 5✖ 255180 und 255182 7❖ 23❖ 28† 26† 27† 25† 23❖ TI9965B 6❖ 3A1891K... - Seite 17 Teile MD2-Ventil Die unten aufgelisteten Teile sind bei allen Pos. Teile-Nr. Bezeichnung Menge MD2-Ausgabeventilen vorhanden. Teile, die nur für 107530 INNENSECHSKANTSCHRAUBE, einige Modelle erhältlich sind, werden in der Tabelle am M6 x 1 x 10 mm Ende dieser Seite angezeigt.
- Seite 18 Teile Elektroschalter-Griff, 255208 ANMERKUNG: Verlängerungskabel, 123660, verfügbar. 112* 111* 115* 114* 119* TI14761A TI10384B Abbildung zeigt Griff der Serie B Pos. Teile-Nr. Bezeichnung Menge 101 15K666 GRIFF, 2K, Ausgabeventil, elektrisch 104 15B209 PISTOLENABZUG 105 192272 DREHZAPFEN 106 203953 SECHSKANTSCHRAUBE, 10-24 UNC-3A x 3/8 111* STOPFEN, Luftventil...
- Seite 19 Teile Pneumatik-Griff, 255206 TI10408A Pos. Teile-Nr. Bezeichnung Menge 201 100721 ROHRSTOPFEN 202 15B202 VENTIL, Spule 203 119421 O-RING, chemisch beständiger Fluorkohlenstoff 204 15K661 DICHTUNG, Griff 205 255206 GRIFF, 2K, Ausgabeventil, elektrisch 206 119626 ENTLÜFTUNGSSCHRAUBE 207 192272 DREHZAPFEN 210 203953 SECHSKANTSCHRAUBE, 10-24 UNC-3A x 3/8 211 15B208 STOPFEN, Luftventil 212 15B209 PISTOLENABZUG 213 117485 DRUCKFEDER...
- Seite 20 Teile Betätigungshebel, 255249 TI10410B Pos. Teile-Nr. Bezeichnung Menge 15K922 BLOCK, Montagehebel, 2K 121191 AUGENSCHRAUBE, 51 mm (1/4-20 x 2 Zoll) 100015 SECHSKANTMUTTER, 1/4-20 UNC 2-B 100016 SICHERUNGSSCHEIBE 192272 DREHZAPFEN 203953 SECHSKANTSCHRAUBE 551318 ANSCHLUSS, Entlastung, 1/4-Zoll-NPT 121192 SCHALTER, Druckschalter 121193 STÖSSEL, Feder, 1/4-20 15M479 HEBELBETÄTIGUNG, Ventil 121194 SECHSKANTSCHRAUBE, M5 - 0,8 x 30 mm (nicht abgebildet)
-
Seite 21: Zubehör
Härter-Einspritzventile Härter-Einspritzventile sind restriktive Rückschlagventile, die häufig verwendet werden, um einen Gegendruck am härterseitigen Einlass zum MD2-Ventil zu erzeugen. Härter-Einspritzventile werden auch zum Ausgleich von Druck und Durchfluss bei Applikationen mit breitem Mischverhältnis und Härter mit geringer Viskosität verwendet. Typische Einspritzventil Viskosität für... -
Seite 22: Plastikschläuche Für Druckluftsignalleitungen
Zubehör Plastikschläuche für Druckluftsignalleitungen Teile-Nr. Bezeichnung 514607 AD: 5/32 Zoll, Nylon C12509 AD: 1/4 Zoll, Nylon Mischer und Ummantelungen ID x # Elemente 50er-Pack 250er-Pack Ummantelung 3/16 x 32 LC0077 LC0084 LC0063 1/4 x 24 LC0078 LC0085 LC0057 3/8 x 24 LC0079 LC0086 LC0058... - Seite 23 402a und 402b 402a 16C339 ÖFFNUNGSSTOPFEN 402b 117724 O-Ring 24E505 enthält kein MD2-Ventil. Siehe MD2-Ventilmodelle auf Seite 2. 24E505 enthält keine Schwenkadapter. Die Schwenkadapter 122961 und 122737 sind separat erhältlich. Die Mischverhältnis-Prüfdüse 24F227 ist im Handbuch 3A0861 näher beschrieben.
-
Seite 24: Ventilzubehör
Zubehör Ventilzubehör 551351 Kurzes Distanzstück 123660 Verlängerungskabel, 1,8 m Ein Distanzstück unter dem Luftkolben begrenzt, wie Um das Ventil weiter vom Basissystem entfernt zu weit die Materialnadeln sich öffnen können. Damit wird positionieren, als mit dem Originalkabel zulässig ist. Für der Materialsog beim Öffnen des Ventils verringert, und die Verwendung mit dem elektrischen Griff 255208 und die verfügbare Rücksogmenge wird reduziert. -
Seite 25: Technische Daten
Technische Daten Technische Daten Maximaler Staudruck 20,7 MPa (207 bar; 3000 psi) Maximaler Zylinderluftdruck 0,84 MPa (8,4 bar; 120 psi) Lufteinlässe (ÖFFNEN(E)- und 1/8-Zoll-NPT (i) SCHLIESSEN(A)-Anschluss) Materialeinlässe 9/16-18 UNF (i) (06 SAE), „A“ und „B“ Materialauslass trichterförmiger 7/8-9-Auslass Viskositätsbereich des Materials Weicher Sitz 1-1 Million cP Harter Sitz... -
Seite 26: Standardgewährleistung Von Graco
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie ist nur dann gültig, wenn das Gerät unter Beachtung der schriftlichen Empfehlungen installiert, betrieben und gewartet wird.
