Luftanschlüsse
Siehe Pneumatischer Schaltplan des Systems
auf Seite 31.
1. Ziehen Sie alle ProMix-Druckluft- und
Materialleitungsanschlüsse des Systems an, da sich
diese beim Versand gelockert haben können.
2. Bauen Sie in den Steuerluftfiltereinlass an der
wandmontierten Materialstation ein Absperrventil
mit Entlastungsbohrung ein. A
Hauptlufteinlass
1
Luftfilter
1
Bauen Sie hier ein Absperrventil
mit Entlastungsbohrung ein.

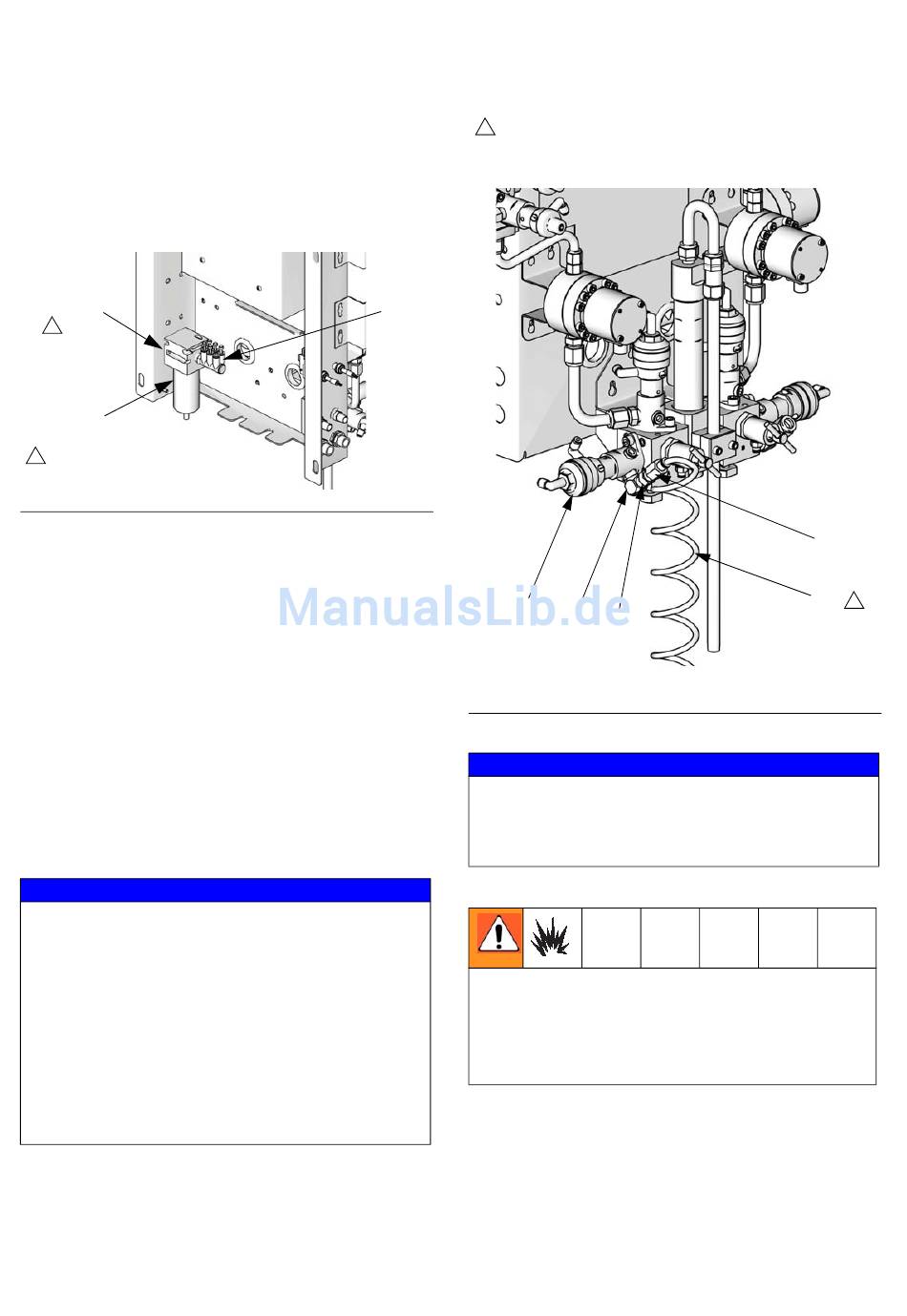

A . 4. Luftzufuhreinlass bei Wandmontage
BB
3. Verbinden Sie eine saubere, trockene
Hauptluftzufuhrleitung mit dem Absperrventil
mit Entlastungsbohrung am Hauptlufteinlass.
Diese Leitung liefert die Druckluft zum Betrieb
von Pistole, Magnetventilen und Dosierventilen.
HINWEIS: Zusätzliche Informationen zu
Druckluftversorgung und -verbrauch finden Sie
in den Technische Daten auf Seite 43.
4. Bauen Sie ein Absperrventil mit Entlastungsbohrung
in den Spülluftventileinlass ein.
5. Siehe A . 5. Bauen Sie das mitgelieferte Winkelstück (E),
BB
das Rückschlagventil (CV) und das Rohranschlussstück
(F) in den Einlass des Luftspülventils (APV) ein.
Verwenden Sie das im Lieferumfang enthaltene
Luftspülrohr (AT) mit einer Länge von 7,6 m (25 Fuß) und
einem Außendurchmesser von 6 mm (1/4 Zoll), um
eine saubere und trockene Luftverbindung zum
Anschlussstück (F) am Luftspülventileinlass herzustellen.
Installieren Sie die Filter/Trockner nach Bedarf.
ACHTUNG
Verwenden Sie für das Luftspülventil (APV) eine separate
Spülluftzufuhrleitung. Verbinden Sie das Luftspülventil nicht
mit der Hauptluftversorgung der Einheit oder mit dem
Luftverteiler (AM, A . 4), um eine Kontaminierung der
BB
Magnetventile, der Luftlogikleitungen, der
Hauptluftversorgung des Geräts für den Fall, dass das
Luftspülventil (APV) und das Rückschlagventil (CV)
ausfallen, zu vermeiden.
Kürzen Sie niemals das im Lieferumfang enthaltene
Luftspülrohr (AT) mit einer Länge von 7,6 m (25 Fuß) und
einem Außendurchmesser von 6 mm (1/4 Zoll). Führen Sie
täglich eine Sichtprüfung durch, um zu kontrollieren, ob
sich Lösemittel angesammelt hat. Benachrichtigen Sie
Ihren Vorgesetzten, wenn sich Lösemittel ansammelt.
313966J
. 4.
BB
AM
TI13069a
2
Beim Luftspülrohr (AT) muss es sich um eine separate
Luftzufuhr handeln, die an das Rückschlagventil (CV)
angeschlossen ist. Verbinden Sie das Luftspülrohr nicht mit
der Hauptluftversorgung der Einheit oder dem Luftverteiler.
APV
E
CV
A . 5. Spülluftzufuhrleitung und Rückschlagventil
BB
ACHTUNG
Bei gleichzeitigem Betrieb mehrerer Spritzpistolen
funktioniert der ProMix Topfzeit-Timer nicht richtig.
Um zu verhindern, dass sich gemischtes Material
im Gerät absetzt, ist die Topfzeit mit anderen Mitteln
sorgfältig zu überwachen.
Falls eine Graco elektrostatische PRO
verwendet wird, muss ein Absperrventil in der Luftleitung
der Pistole installiert werden, um die Zerstäubungs-
und Turbinenluft zur Pistole abschalten zu können.
Informationen zu Luftabsperrventilen für elektrostatische
Anwendungen erhalten Sie bei Ihrem Graco-Händler.
Luftzufuhr
F
AT
2
TI16793a
™
-Pistole
