Einstellen der Schalter der Materialstationsplatine

Stellen Sie Schalter S1 auf der 2KS-Materialstationssteuerplatine auf EIN (untere Position) oder AUS (obere Position), wie in
A . 15 gezeigt.
BB
Stellen Sie Schalter S1 auf EIN
(untere Position), wenn das System
über eine Kabinensteuerung ODER
ein Farbwechselmodul oder über
keine der beiden Optionen verfügt.

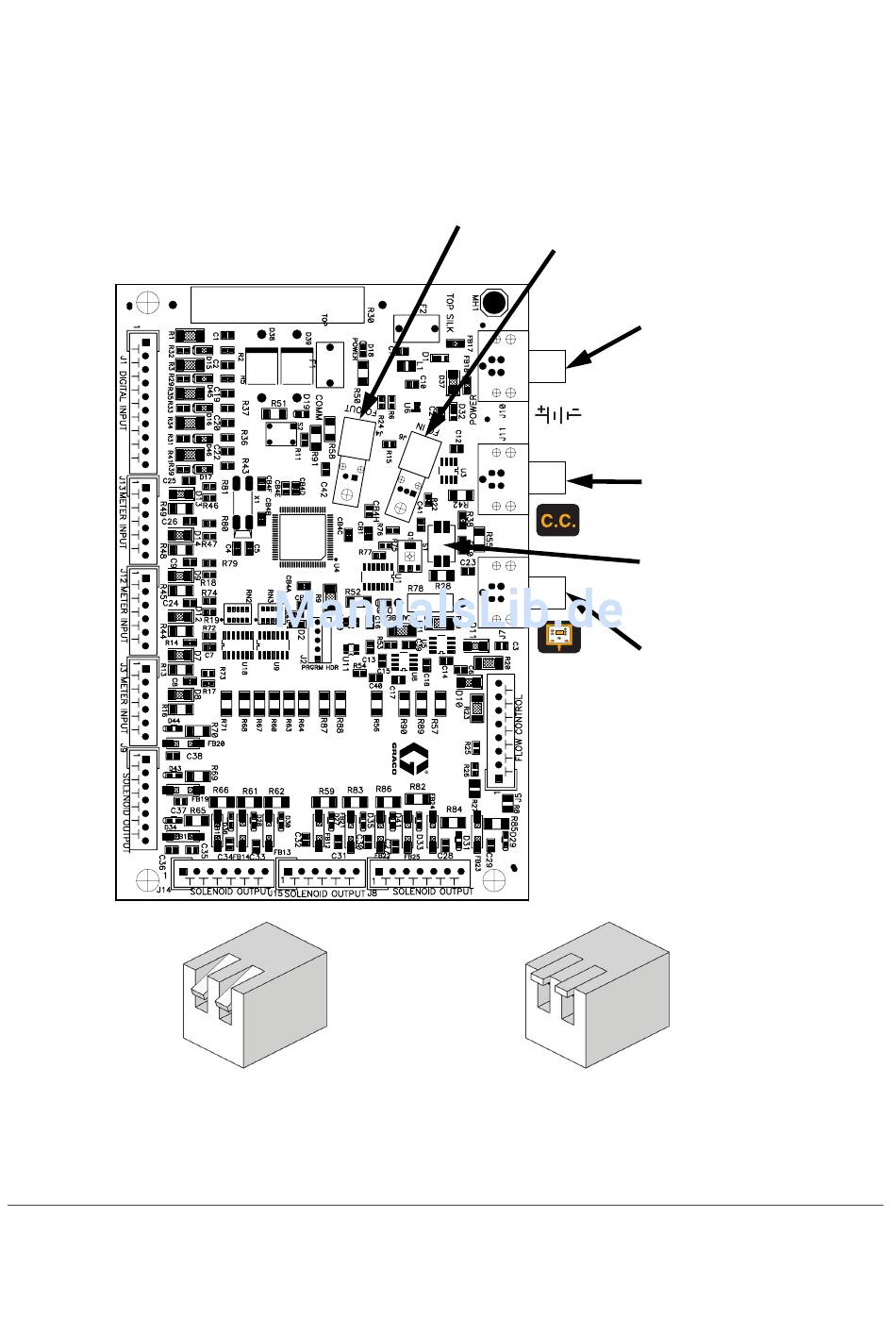

A . 15. Anschlüsse der Materialstationsplatine
BB
313966E
J4
(LWL-Ausgang – blau)
TI15224a
Stellen Sie Schalter S1 auf AUS
(obere Position), wenn das System
über eine Kabinensteuerung UND
ein Farbwechselmodul verfügt.
J6
(LWL-Eingang – schwarz)
J10
(Netzeingang)
VDC
J11
(Farbwechselmodul)
Stellen Sie Schalter S1
wie unten gezeigt ein.
J7
(Kabinensteuerung)
TI15223a
Stromversorgung
