Materialzufuhr
Einrichten des Materialverteilers für dynamisches Dosieren
Wenn Sie das System mit dynamischer Dosierung
verwenden, muss der Materialverteiler Ihrer Anwendung
entsprechend eingestellt werden. Bestellen Sie den
Einspritzsatz 15U955 (Zubehör).
1. Entfernen Sie die Schrauben (A) und die Halterung der
Statikmischer-Baugruppe (B). Siehe A
2. Lösen Sie die Mutter des Statikmischers (N1). Bauen Sie
den Statikmischer (SM) aus und legen Sie ihn beiseite.
3. Lösen Sie die Muttern des U-Rohrs (N2 und N3).
Entsorgen Sie das U-Rohr (C) und das Anschlussstück
des Statikmischers (D).
4. Entnehmen Sie das 1/4-Zoll-NPT(a)-Anschlussstück (F)
und legen Sie es beiseite. Bauen Sie die Dosierkammer
(G) aus und entsorgen Sie diese.
N2
D
N1
SM
B
A

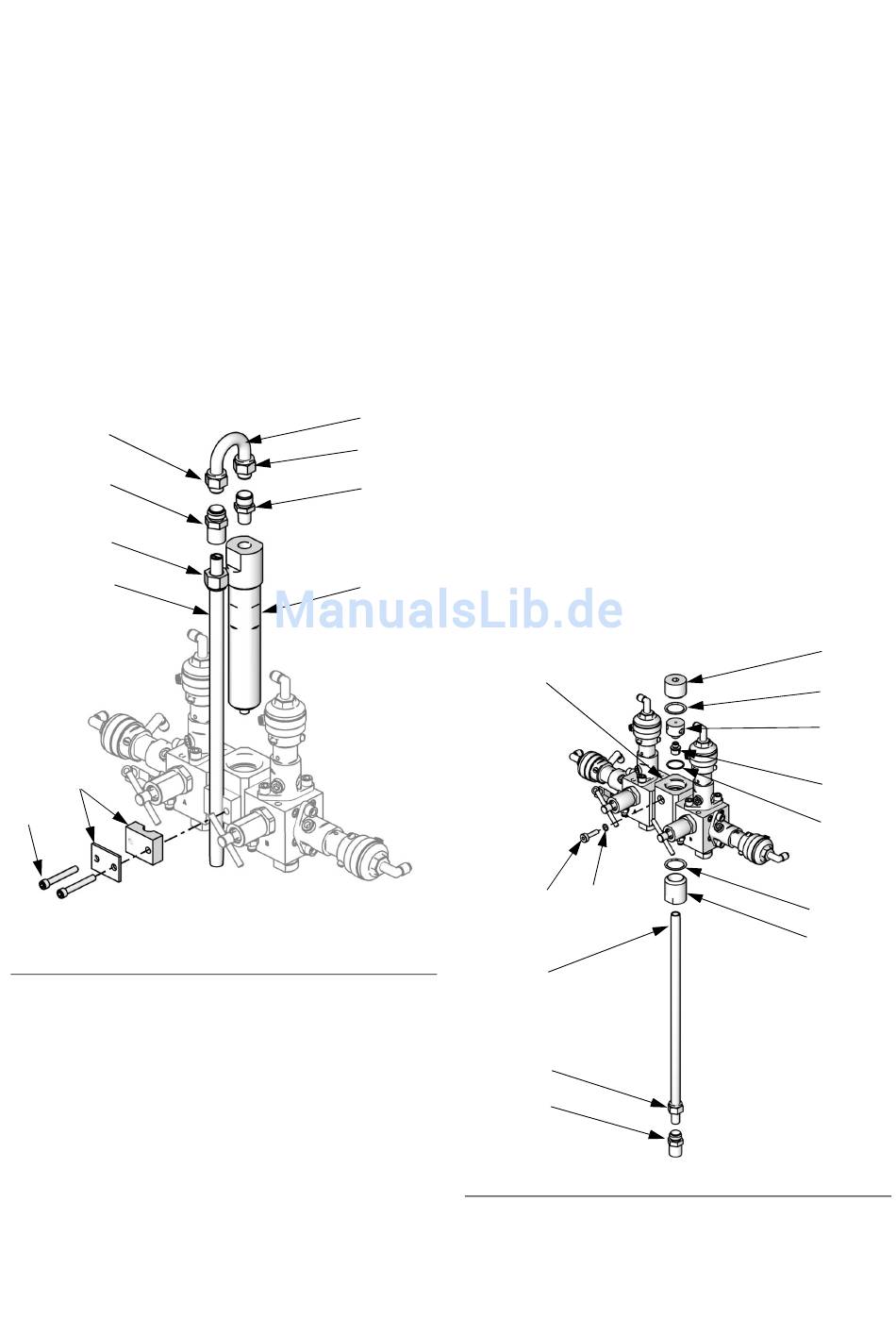

A . 8. Demontieren der Dosierkammer und des
BB
Statikmischers
18
5.
6.
. 8.
BB
7.
8.
C
N3
F
9.
G
* Diese Bauteile sind im Einspritzsatz
TI15004a
A
Siehe A . 9. Bauen Sie die restlichen Teile aus dem
BB
Gehäuse der Drosseleinheit (H) aus. Legen Sie den
Stopfen (J) und die Basis (K) beiseite. Entsorgen Sie
alle gebrauchten O-Ringe.
Drehen Sie das Gehäuse der Drosseleinheit (H) um 180°,
so dass die Einstellschraube (S), wie in A
oben links liegt. Entfernen Sie die beiden
Einstellschrauben (S) und legen Sie diese beiseite.
Entsorgen Sie die O-Ringe (L3). Die Schrauben werden
beim Wiedereinbau in umgekehrter Reihenfolge
eingesetzt.
Bauen Sie einen der größeren O-Ringe (L1*) in das
Gehäuse (H) ein. Schrauben Sie die Einspritzkappe (M*)
in das Gehäuse.
Ermitteln Sie die gewünschte Durchflussmenge für
Ihre Anwendung. Wählen Sie die Drosseleinheit mit
der entsprechenden Größe für die von Ihnen gewählte
Durchflussmenge und das von Ihnen gewählte
Mischverhältnis mit Hilfe des Abschnitts
Auswahldiagramme für die Drosselgröße beim
dynamischen Dosieren auf den Seiten 34-39 als
Richtlinie aus. Bauen Sie die Drosseleinheit (R*)
in die Basis (K) ein.
Bauen Sie den kleineren O-Ring des Verteilers (L2*),
die Drosseleinheit (R*) und die Basis (K), einen größeren
O-Ring (L1*) und den Stopfen (J) wie abgebildet ein.
15U955 enthalten.
H
S L3*
SM
N1
F
. 9. Einbauen des Einspritzsatzes 15U955
BB
. 9 abgebildet,
BB
J
L1*
K
R*
L2*
L1*
M*
TI13360b
313966E
