Sicherheit
Spannung Nennleistung
(normale Überlast)
2 2
380–480 110–315 kW
150–450 hp
380–480 355–560 kW
500–750 hp
525–690 75–400 kW
75–400 hp
525–690 450–800 kW
450–950 hp
Tabelle 2.1 Entladezeit für die Bauformen D1h–D8h und
E1h–E4h
WARNUNG
GEFAHR DURCH ABLEITSTRÖME
Die Ableitströme überschreiten 3,5 mA. Eine nicht
vorschriftsgemäße Erdung des Frequenzumrichters kann
zum Tod oder zu schweren Verletzungen führen!
•
Lassen Sie die ordnungsgemäße Erdung der
Geräte durch einen zertifizierten Elektroinstal-
lateur überprüfen.
HINWEIS
NETZABSCHIRMUNG ALS SICHERHEITSOPTION
Eine optionale Netzabschirmung ist für Gehäuse der
Schutzart IP21/IP54 (Typ 1/Typ 12) erhältlich. Schutzab-
deckung um gemäß BGV A2, VBG 4 vor der
versehentlichen Berührung der Leistungsklemmen zu
schützen.
2.3.1 ADN-konforme Installation
Um Funkenbildung in Übereinstimmung mit dem Europä-
ischen Übereinkommen über die internationale
Beförderung gefährlicher Güter auf Binnenwasserstraßen
(ADN) zu vermeiden, müssen Sie Vorsichtsmaßnahmen für
Frequenzumrichter mit Schutzart IP00 (Gehäuse), IP20
(Gehäuse), IP21 (Typ 1) oder IP54 (Typ 12) treffen.
•
Installieren Sie keinen Netzschalter
•
Vergewissern Sie sich, dass Parameter 14-50 RFI
Filter auf [1] Ein eingestellt ist.
•
Entfernen Sie alle Relaisstecker mit der
Kennzeichnung RELAIS. Siehe Abbildung 2.1.
•
Kontrollieren Sie, welche Relaisoptionen installiert
sind, falls vorhanden. Die einzige zulässige
Relaisoption ist die VLT
MCB 113.
6
®
VLT HVAC Drive FC 102
Gehäuse Entladezeit in
Minuten
D1h–D8h 20
E1h–E4h 40
D1h–D8h 20
E1h–E4h 40
®
Extended Relay Card
Danfoss A/S © 01/2018 Alle Rechte vorbehalten.
1, 2 Relaisstecker

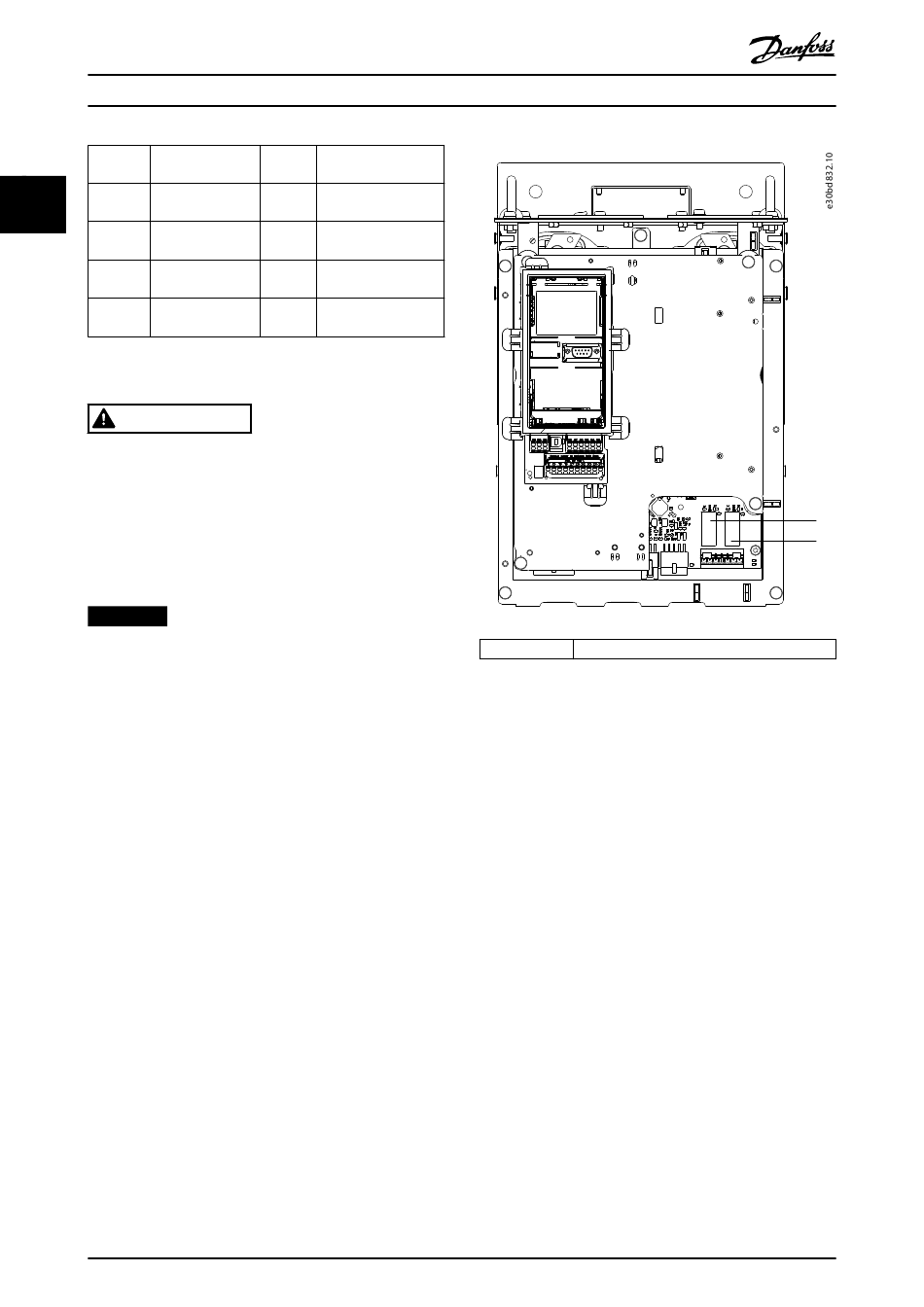

Abbildung 2.1 Position der Relaisstecker
1
2
MG16Z203
