Danfoss VLT FC 102 Projektierungshandbuch Seite 189

Überlegungen zur elektrisch...
1
2
3
4
L1
L2
L3
PE
5
1 SPS
2
Minimum 16 mm 2 (6 AWG) Potentialausgleich
3 Steuerleitungen
4 Mindestens 200 mm (7,9 in) zwischen Steuerleitungen,
Motorkabeln und Netzkabeln.
5 Netzversorgung
6 Freiliegende (nicht lackierte) Oberfläche
7 Sternscheiben
8 Anschlusskabel für Bremse (abgeschirmt)
9 Motorkabel (abgeschirmt)

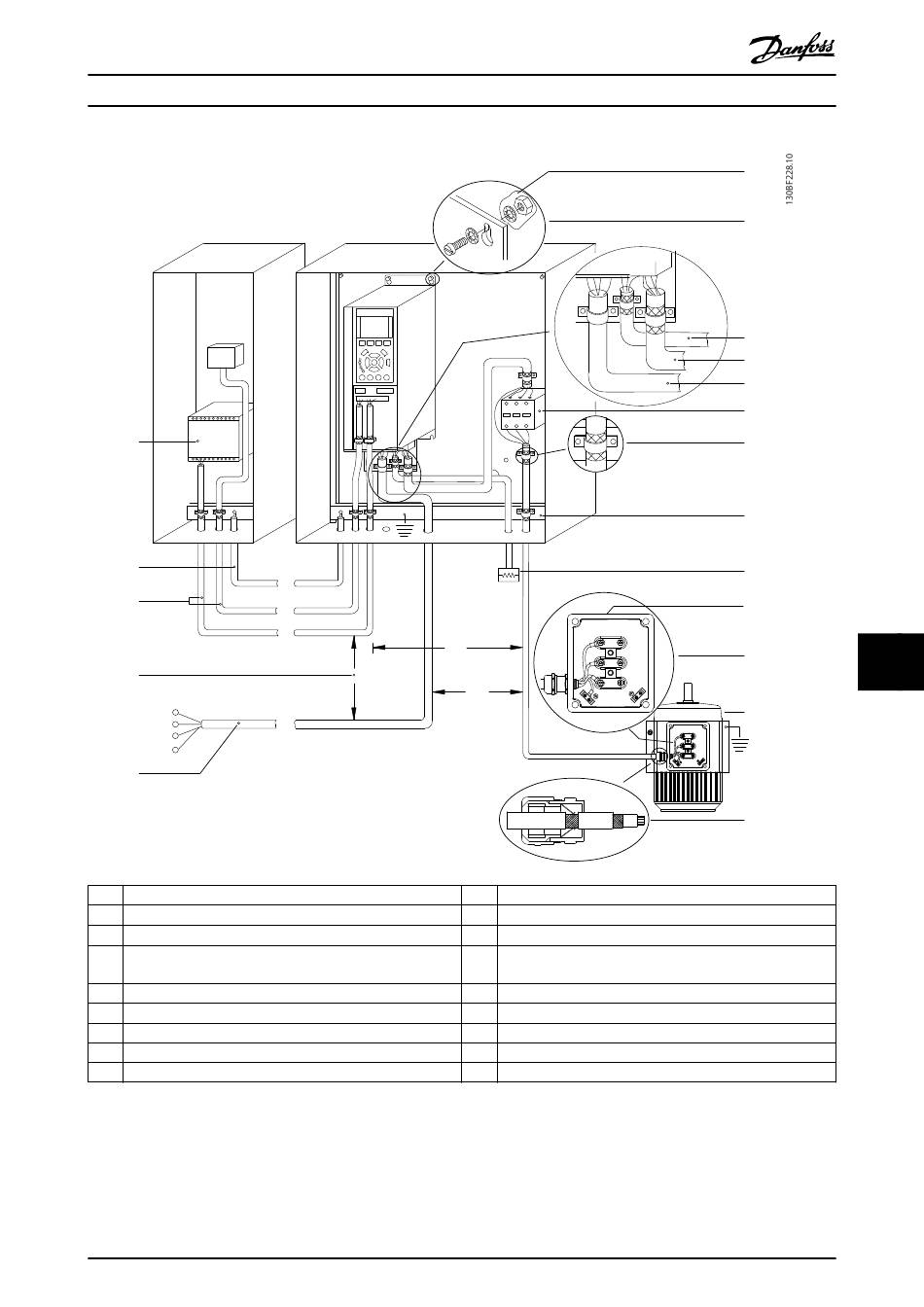

Abbildung 10.27 Beispiel für EMV-gerechte Installation
MG16Z203
Projektierungshandbuch
90
4
4
10 Netzkabel (ungeschirmt)
11 Ausgangs- schütz
12 Kabelisolierung, abisoliert
13 Gemeinsame Erdsammelschiene. Beachten Sie nationale und
örtliche Vorschriften für die Schaltschrankerdung.
14 Bremswiderstand
15 Metallkasten
16 Anschluss zum Motor
17 Motor
18 EMV-Kabelverschraubung
