Anschlusskonfiguration Für Eine Relaiskonfiguration Mit Smart Logic Control; Anschlussbeispiel Für Eine Pumpe Mit Konstanter/Variabler Drehzahl - Danfoss VLT FC 102 Projektierungshandbuch

Anwendungsbeispiele
12.10 Anschlusskonfiguration für eine
Relaiskonfiguration mit Smart Logic
Control
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
12 12
208
®
VLT HVAC Drive FC 102
Parameter
Funktion Einstellung
Parameter 4-30 [1] Warnung
Motor Feedback
Loss Function
Parameter 4-31 100 U/min
Motor Feedback
Speed Error
Parameter 4-32 5 s
Motor Feedback
Loss Timeout
Parameter 7-00 [2] MCB 102
Speed PID
Feedback Source
Parameter 17-11 1024*
Resolution
(PPR)
Parameter 13-00 [1] Ein
SL Controller
Mode
Parameter 13-01 [19] Warnung
Start Event
Parameter 13-02 [44] [Reset]-
Stop Event Taste
Parameter 13-10 [21] Nr. der
Comparator Warnung
Operand
Parameter 13-11 [1] ≈ (gleich)*
Comparator
Operator
Parameter 13-12 90
Comparator
Value
Parameter 13-51 [22] Vergleicher
SL Controller 0
Event
Parameter 13-52 [32] Digital-
SL Controller ausgang A-AUS
Action
Parameter 5-40 [80] SL-Digital-
Function Relay ausgang A
*=Werkseinstellung
Danfoss A/S © 01/2018 Alle Rechte vorbehalten.
Hinweise/Anmerkungen:
Wenn der Grenzwert der Drehgeberüberwachung
überschritten wird, wird Warnung 90, Istwertüberwachung
ausgegeben. Der SLC überwacht Warnung 90,
Istwertüberwachung, und wenn diese wahr wird, wird Relais 1
ausgelöst.
Externe Geräte benötigen möglicherweise eine Wartung. Wenn
der Istwertfehler innerhalb von 5 s wieder unter diese Grenze
fällt, läuft der Frequenzumrichter weiter, und die Warnung wird
ausgeblendet. Setzen Sie Relais 1 durch Drücken von [Reset] auf
dem LCP zurück.
Tabelle 12.13 Anschlussbeispiel für eine Relaiskonfiguration
mit Smart Logic Control
12.11 Anschlussbeispiel für eine Pumpe mit
konstanter/variabler Drehzahl

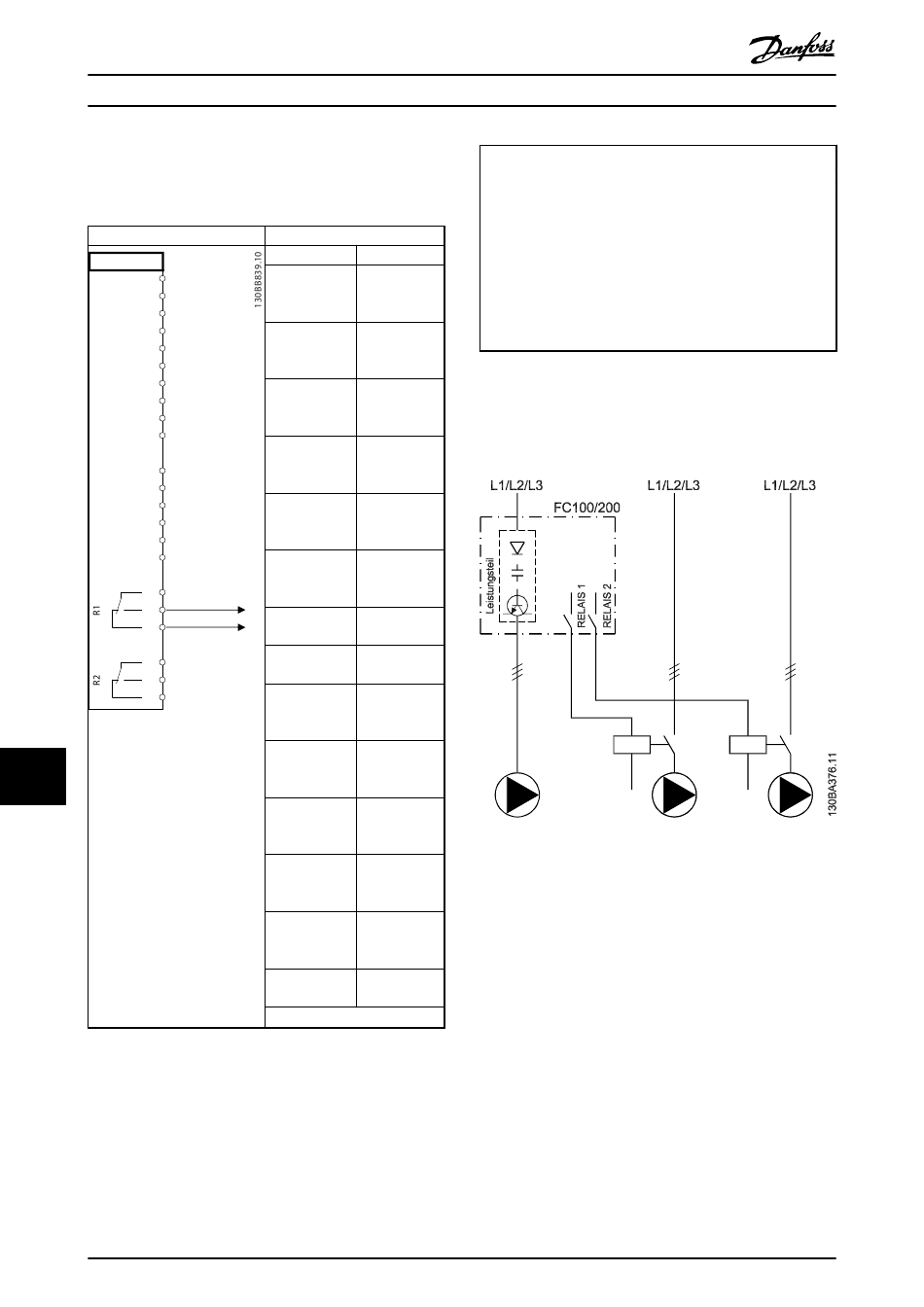

Abbildung 12.5 Schaltbild für Pumpe mit konstanter/variabler
Drehzahl
MG16Z203
