8.7.2 D7h – Klemmenabmessungen
1
2
412 (16.2)
372 (14.7)
0.0
1
Netzklemmen
2
Bremsklemmen

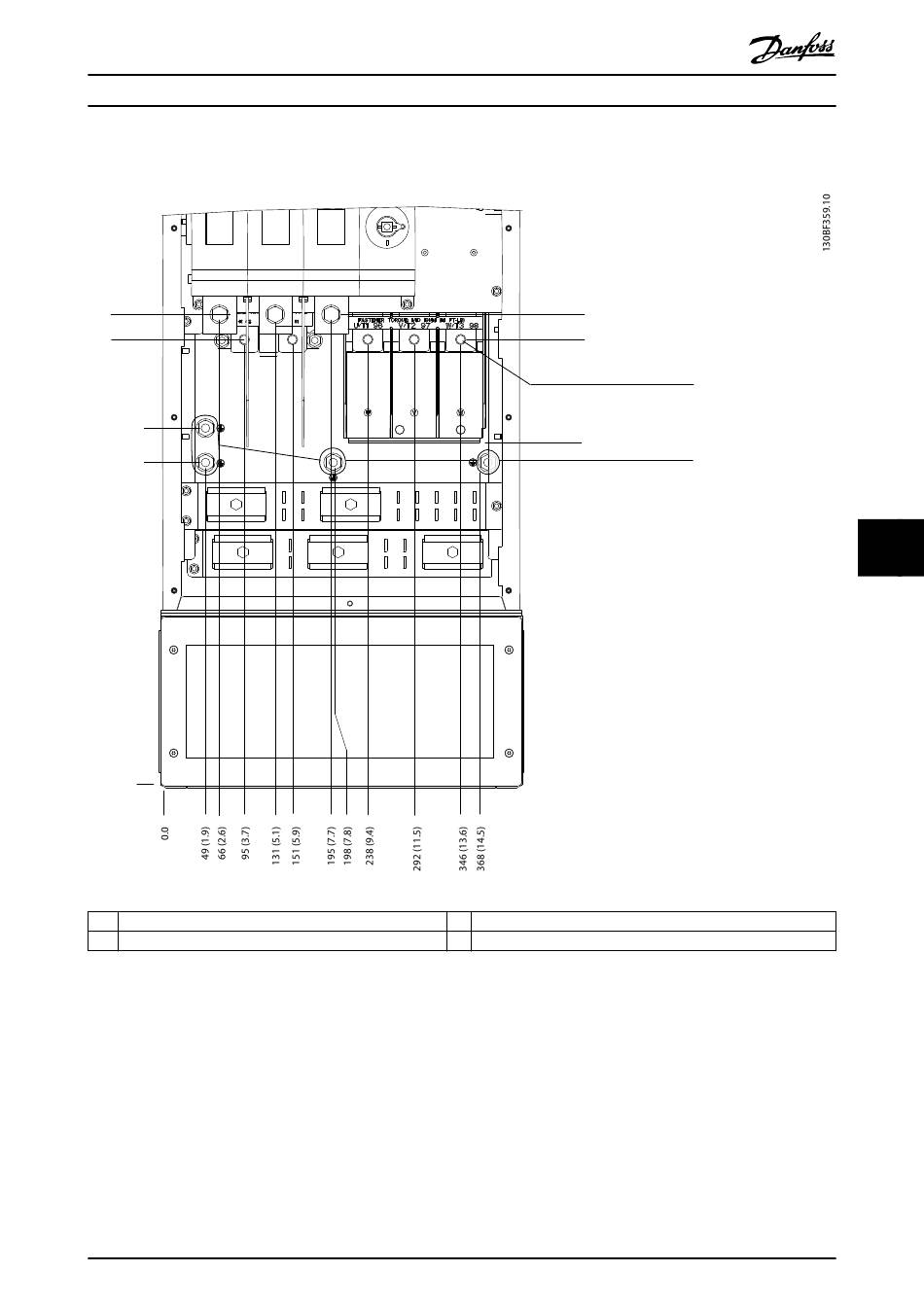

Abbildung 8.54 D7h – Klemmenabmessungen mit Trennschalteroption (Frontansicht)
MG16Z203
Projektierungshandbuch
3
Motorklemmen
4
Erdungsklemmen
