5.3.3 Einsatz eines Frequenzumrichters zur Kostensenkung

Der Frequenzumrichter macht einige Geräte überflüssig, die ansonsten eingesetzt werden würden. Die beiden in
Abbildung 5.14 und Abbildung 5.15 gezeigten Systeme können in etwa zum gleichen Preis eingerichtet werden.
Kosten ohne Frequenzumrichter
Cooling section
-
5 5
Return
3-Port
valve
Bypass
M
x6
Starter
P.F.C
Mains
DDC
VVS
Sensor P
EMS
Sensor T

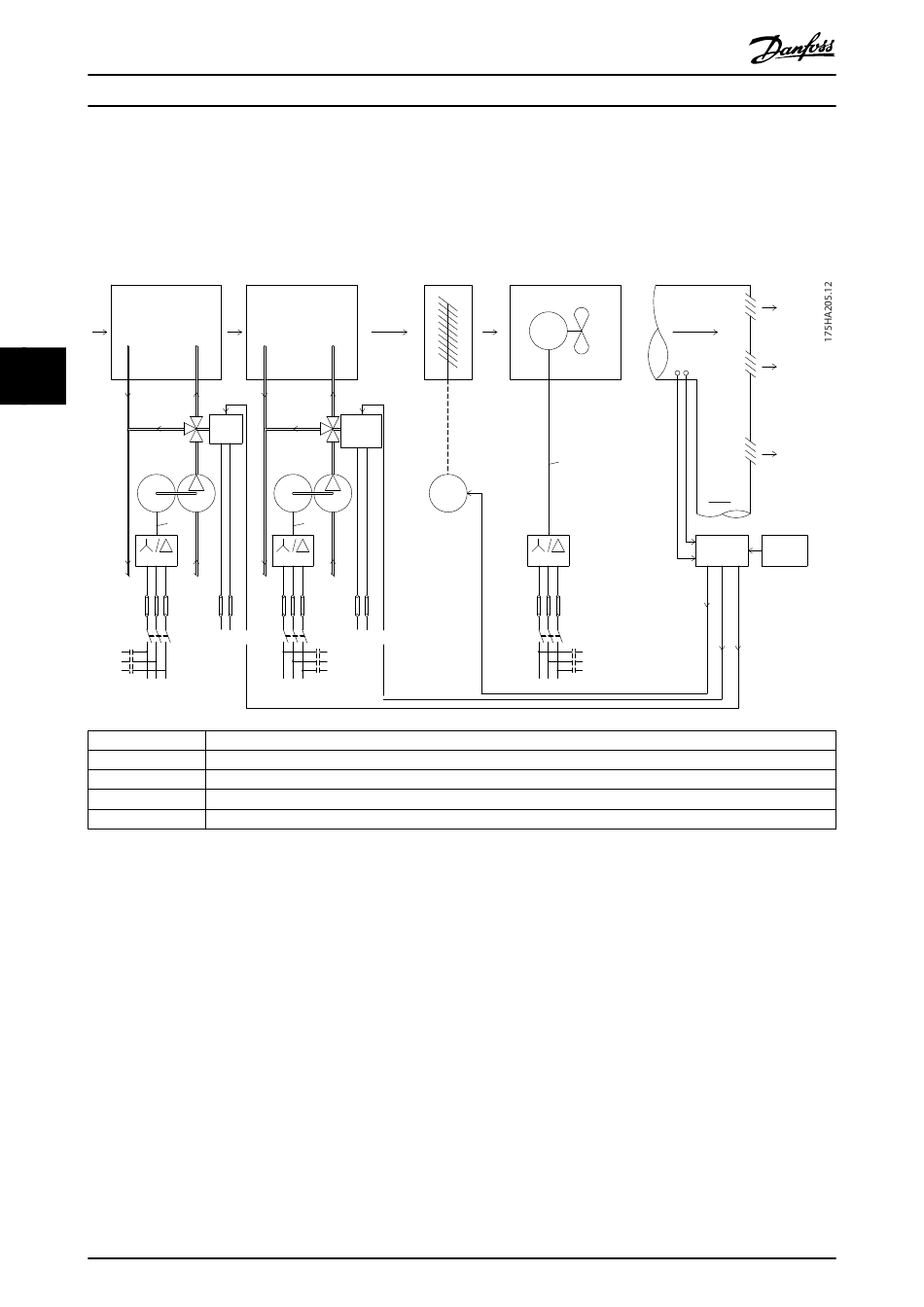

Abbildung 5.14 Traditionelles Lüftersystem
28
Heating section
+
Return
Flow Flow
Control
3-Port
valve
Valve
posi-
tion
Bypass
Pump Pump
M
x6
Starter
Fuses Fuses
LV
supply
P.F.C
Mains
Direkte digitale Regelung
Variabler Luftvolumenstrom
Druck
Energiemanagementsystem
Temperatur
