5.6 Zwischenkreiskopplung – Übersicht
Die Zwischenkreiskopplung ist eine Funktion, die den Anschluss der DC-Kreise von mehreren Frequenzumrichtern
ermöglicht, wodurch ein System aus mehreren Frequenzumrichtern zum Antrieb einer mechanischen Last gebildet werden
kann. Eine Zwischenkreiskopplung bietet die folgenden Vorteile:

Energieeinsparungen

Ein Motor, der generatorisch läuft, kann Antriebe einspeisen die im Fahrbetrieb laufen.
Weniger Ersatzteilbedarf
In der Regel wird nur ein Bremswiderstand für das gesamte Frequenzumrichtersystem anstatt eines Bremswiderstands pro
Frequenzumrichter benötigt.
5 5
Pufferung
Im Falle eines Netzausfall können alle verbundenen Frequenzumrichter über den Zwischenkreis versorgt werden. Die
Anwendung kann ihren Betrieb fortsetzen oder eine kontrollierte Abschaltung durchführen.
Voraussetzungen
Die folgenden Voraussetzungen müssen erfüllt sein, bevor eine Zwischenkreiskopplung in Betracht gezogen werden kann:
•
Der Frequenzumrichter muss über Zwischenkreiskopplungsklemmen verfügen.
•
Die Produktserie muss identisch sein. Sie können nur VLT
HVAC Drive FC102-Frequenzumrichtern verwenden.
•
Die Frequenzumrichter müssen räumlich nah beieinander aufgestellt werden, damit die Verkabelung zwischen
ihnen eine Länge von 25 m (82 ft) nicht überschreitet.
•
Die Frequenzumrichter müssen dieselbe Nennspannung aufweisen.
•
Falls ein Bremswiderstand zu einer Zwischenkreiskopplungskonfiguration hinzugefügt wird, müssen alle Frequen-
zumrichter mit einem Bremschopper ausgestattet sein.
•
An den Anschlüssen der Zwischenkreiskopplung müssen Sicherungen installiert werden.
Ein Schaltbeispiel für eine Zwischenkreiskopplung, finden Sie unter Abbildung 5.24.
380 V

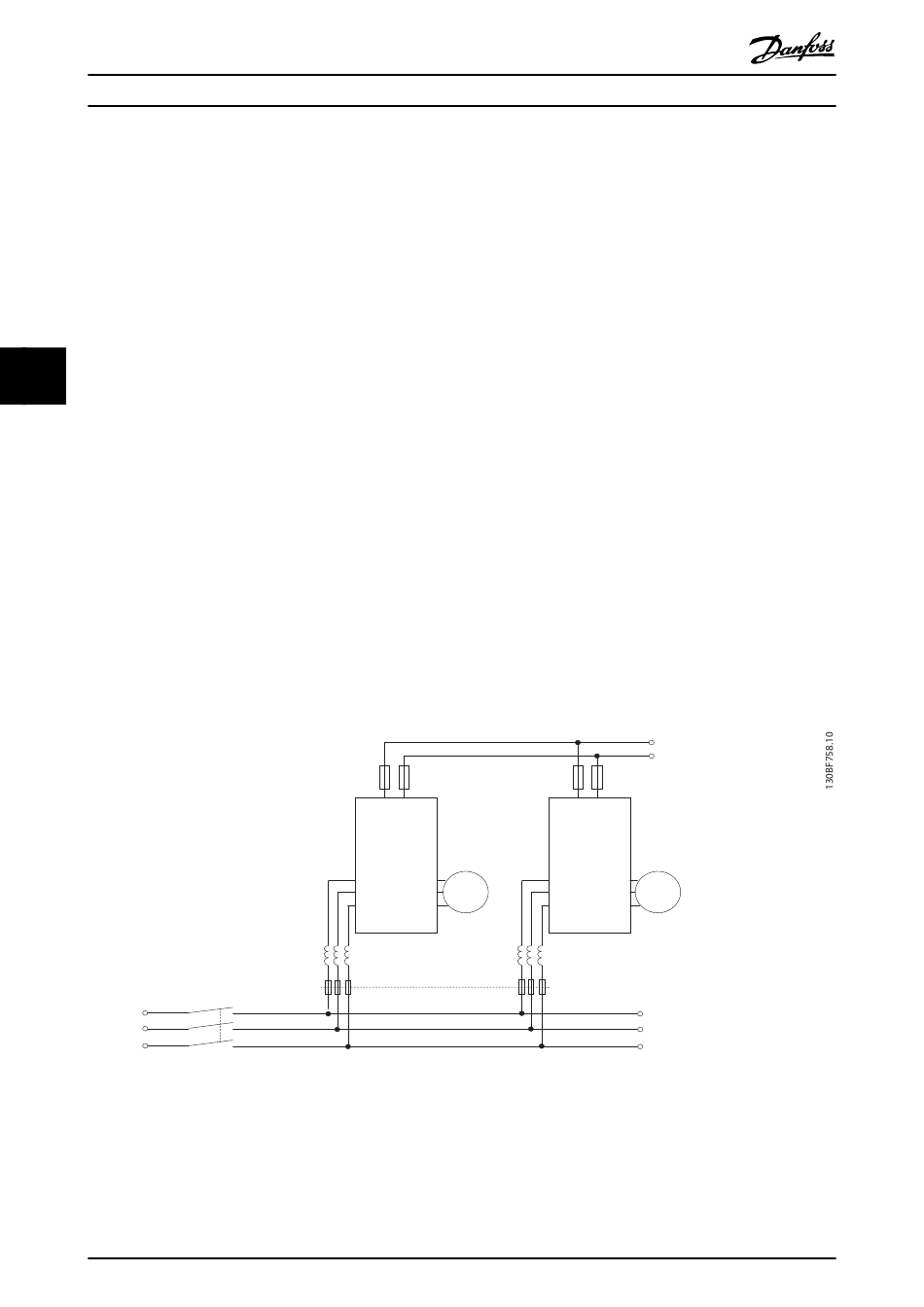

Abbildung 5.24 Diagramm einer Zwischenkreiskopplungsanwendung, in der bewährte Verfahren angewendet werden
