Überlegungen zur elektrisch...
Leakage current

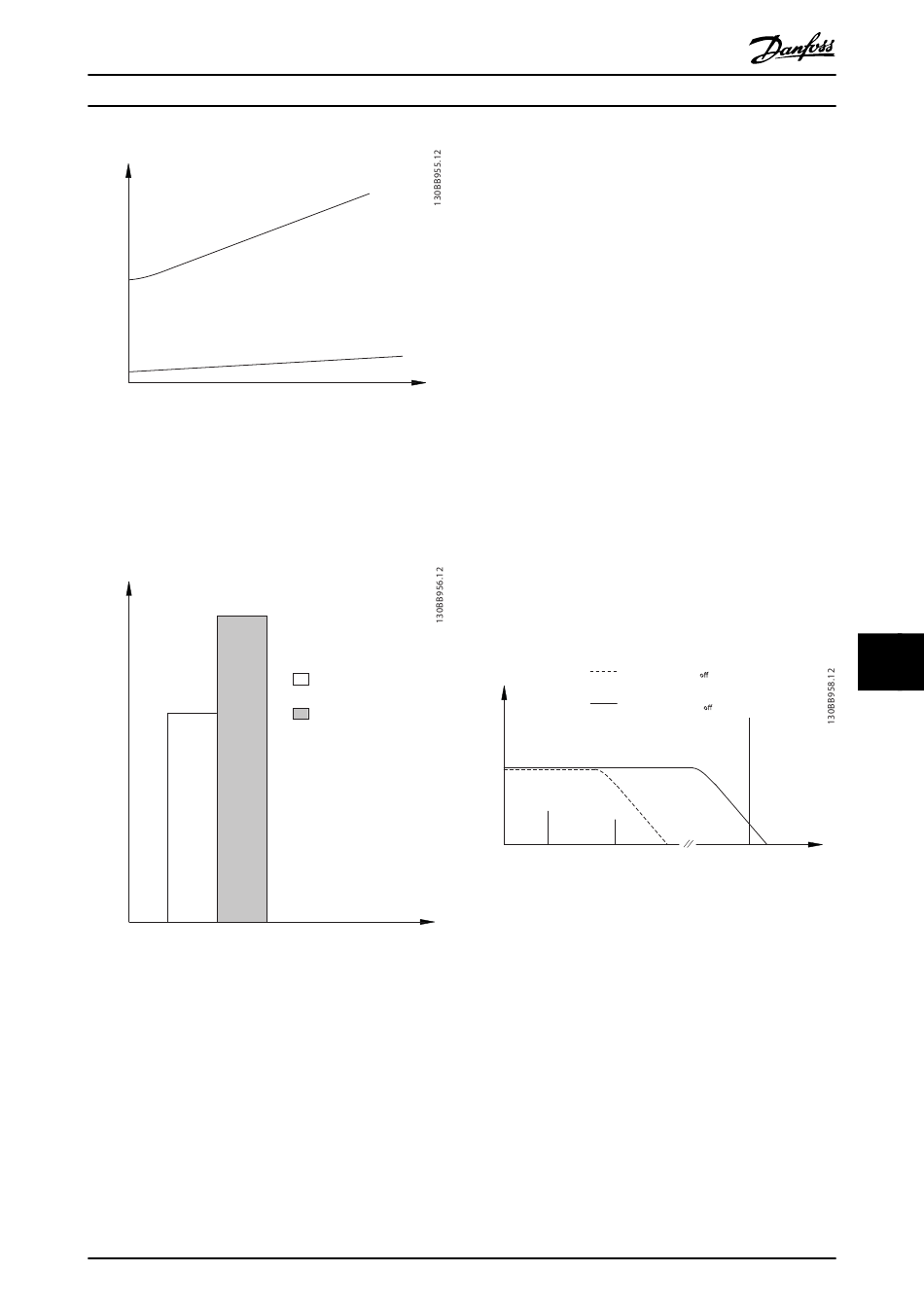

Abbildung 10.12 Einfluss von Motorkabellänge und
Leistungsgröße auf den Ableitstrom. Leistungsgröße a >
Leistungsgröße b.
Der Ableitstrom hängt ebenfalls von der Netzverzerrung
ab.
Leakage current
Abbildung 10.13 Die Netzverzerrung beeinflusst den
Ableitstrom
Zur Übereinstimmung mit EN/IEC 61800-5-1 (Produktnorm
für Elektrische Leistungsantriebssysteme mit einstellbarer
Drehzahl) müssen besondere Anforderungen erfüllt
werden, wenn der Erdableitstrom 3,5 mA übersteigt.
MG16Z203
Projektierungshandbuch
Verstärken Sie die Erdung durch Berücksichtigung der
folgenden Anforderungen zur Schutzerdung:
•
a
•
Weitere Informationen finden Sie in EN/IEC 61800-5-1 und
EN 50178.
Fehlerstromschutzschalter
b
Wenn Fehlerstromschutzschalter (RCDs), auch als
Erdschlusstrennschalter bezeichnet, zum Einsatz kommen,
Motor cable length
sind die folgenden Anforderungen einzuhalten:
•
•
•
Der Ableitstrom enthält mehrere Frequenzen, die ihren
Ursprung in der Netzfrequenz und in der Taktfrequenz
haben. Der Typ der verwendeten Fehlerstromschutzein-
richtung beeinflusst, ob die Taktfrequenz erkannt wird.
THDv=0% Leakage current
THDv=5%
Abbildung 10.14 Hauptbeitragsfaktoren zum Ableitstrom
Die Menge des von der Fehlerstromschutzeinrichtung
erkannten Ableitstroms hängt von der Trennfrequenz des
Fehlerstromschutzschalters ab.
Danfoss A/S © 01/2018 Alle Rechte vorbehalten.
Erdungskabel (Klemme 95) mit einem Querschnitt
von mindestens 10 mm 2 (8 AWG).
Zwei getrennt verlegte Erdungskabel, die die
vorgeschriebenen Maße einhalten
Verwenden Sie nur allstromsensitive Fehlerstrom-
schutzschalter (Typ B).
Verwenden Sie Fehlerstromschutzschalter mit
Einschaltverzögerung, um Fehler durch transiente
Erdströme zu vermeiden.
Bemessen Sie Fehlerstromschutzschalter in Bezug
auf Systemkonfiguration und Umgebungsbedin-
gungen.
RCD with low f
cut-
RCD with high f
50 Hz 150 Hz
Mains 3rd harmonics
10
cut-
f Frequency
sw
Cable
