Produktfunktionen
5.8 Rückwandkühlkanal – Übersicht
Dank eines einzigartigen rückseitigen Kanals wird Kühlluft über Kühlkörper geleitet, wobei nur äußerst wenig Luft über die
Steuerelektronik strömt. Es gibt eine IP54-/Typ-12-Dichtung zwischen dem Rückwandkühlkanal und dem Elektronikbereich
®
des VLT Frequenzumrichters. Diese Rückwandkühlung ermöglicht die direkte Abführung von 90 % der Wärmeverluste aus
dem Gehäuse. Dieses Design verbessert die Zuverlässigkeit und verlängert die Komponentenlebensdauer, indem es die
Innentemperaturen und die Verunreinigung der elektronischen Komponenten drastisch reduziert. Unterschiedliche
Rückwandkühlungssätze sind verfügbar, die die Luftzirkulation je nach den individuellen Bedürfnissen umleiten.
5.8.1 Luftzirkulation für Gehäuse D1h–D8h
5 5

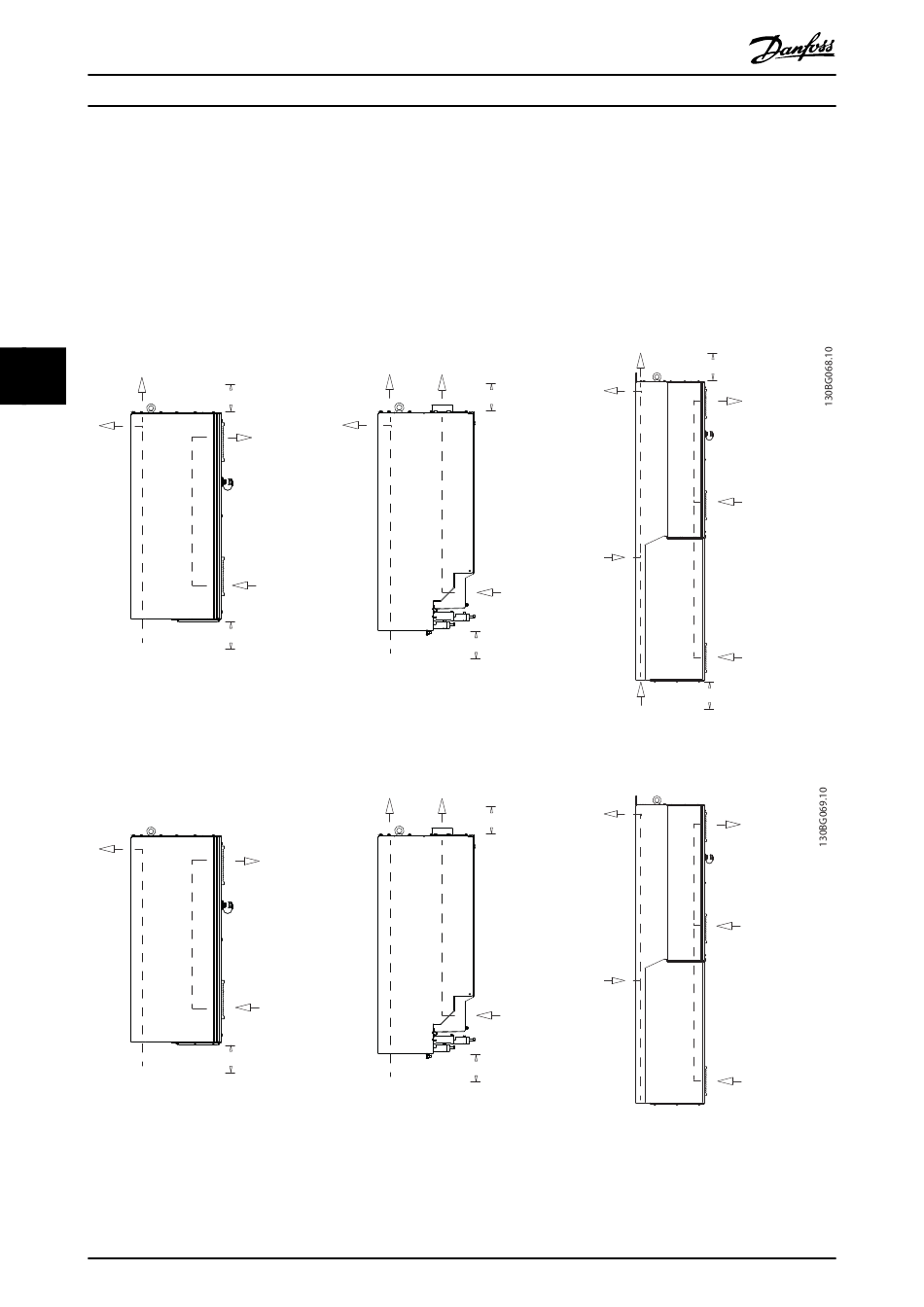

Abbildung 5.25 Standard-Luftzirkulationskonfiguration für die Bauformen D1h/D2h (Links), D3h/D4h (Mitte), and D5h–D8h (Rechts).
Abbildung 5.26 Optionale Luftstromkonfiguration mit Bausätzen für die Rückwandkühlung für die Bauformen D1h–D8h.
(Links)Kühlbausatz mit Belüftungseingang im unteren und Belüftungsausgang im hinteren Bereich für die Bauformen D1h/D2h.
(Mitte) Kühlbausatz mit Belüftungseingang im unteren und Belüftungsausgang im oberen Bereich für die Bauformen D3h/D4h.
(Rechts) Kühlbausatz mit Belüftungseingang im hinteren und Belüftungsausgang im hinteren Bereich für die Bauformen D5-D8h.
42
®
VLT
225 mm (8.9 in)
225 mm (8.9 in)
225 mm (8.9 in)
