Danfoss VLT FC 102 Projektierungshandbuch Seite 170

Überlegungen zur elektrisch...
10 10
A Installationen mit gemeinsamem Anschluss wie in A und B gezeigt werden nur bei kurzen Kabeln empfohlen.
B Beachten Sie die in Kapitel 7.6 Kabelspezifikationen angegebene Maximallänge für Motorleitungen.
C Die in Kapitel 7.6 Kabelspezifikationen angegebene Gesamtlänge des Motorkabels ist gültig, solange die Parallelkabel kurz gehalten
werden und 10 m (32 ft) nicht überschreiten.
D Berücksichtigen Sie den Spannungsabfall an den Motorleitungen.
E Berücksichtigen Sie den Spannungsabfall an den Motorleitungen.
F Die in Kapitel 7.6 Kabelspezifikationen angegebene Gesamtlänge des Motorkabels ist gültig, solange die Parallelkabel kurz gehalten
werden und 10 m (32 ft) nicht überschreiten.

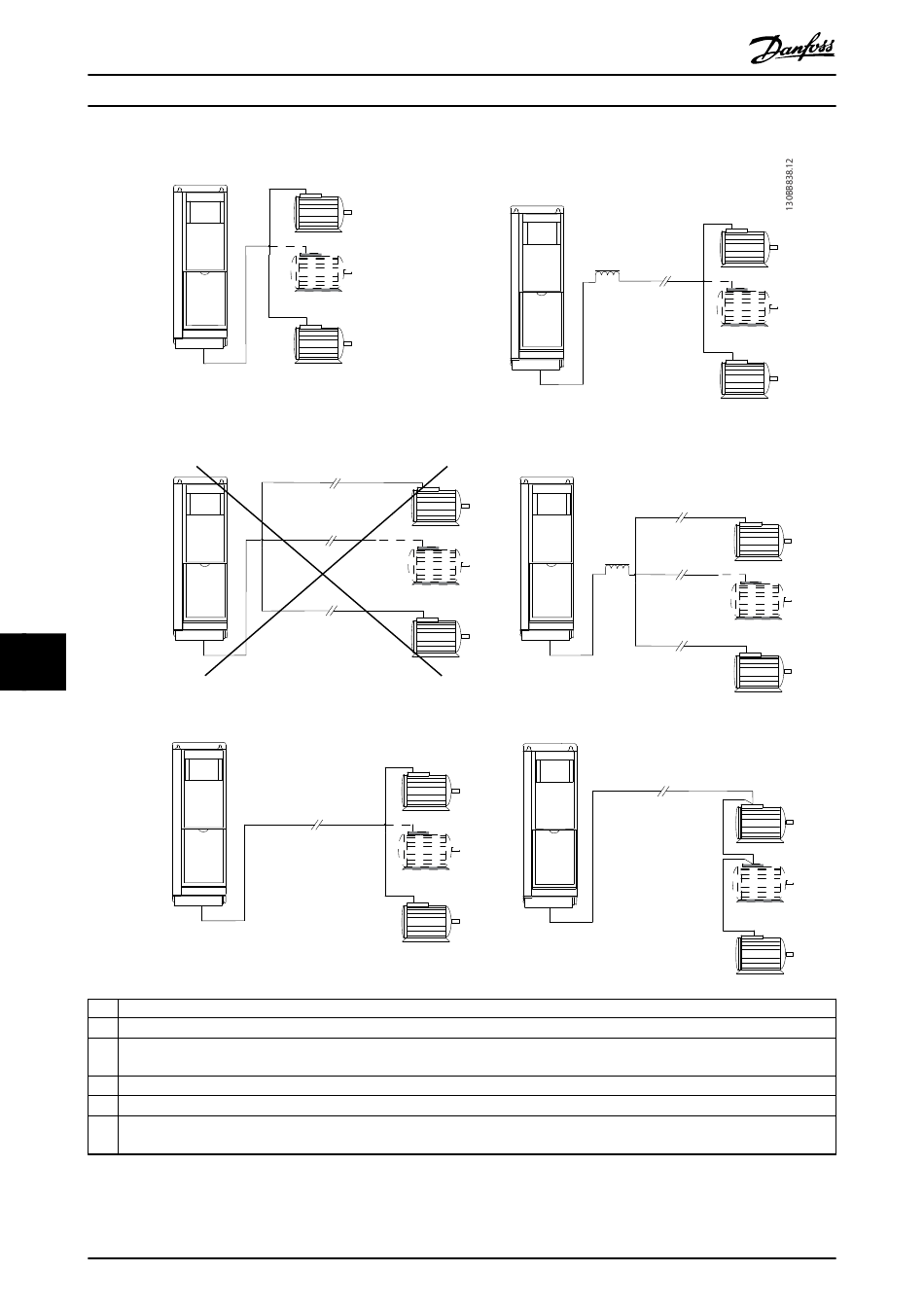

Abbildung 10.10 Unterschiedliche Parallelschaltungen von Motoren
168
®
VLT HVAC Drive FC 102
a
b
c
Danfoss A/S © 01/2018 Alle Rechte vorbehalten.
d
e
f
MG16Z203
