3. DESCRIPCIÓN
3.1 Descripción general
SANIFOS 110, SANIFOS
® ®
uso individual, comercial y pequeñas comunidades (pequeños edificios, comercios y lugares públicos).
No están diseñadas para la elevación del agua de lluvia.
Se pueden instalar dentro de la vivienda o enterradas en el exterior.
Las cubas de las estaciones están fabricadas con polietileno de alta densidad y tienen una gran resistencia mecánica,
son antiolores, anti UV y resisten a los ataques químicos.
La tapa está sujeta con tornillos de acero inoxidable (excepto SANIFOS
Las cubas de las estaciones se entregan con 1 o 2 bombas según el modelo. Estas bombas están disponibles con un
sistema de dilaceración SFA que permite la evacuación de las aguas residuales en DN 40 (diámetro ext. 50) o con un sistema Vortex
que permite evacuar aguas residuales en DN 50 (diámetro ext. 63).
Las cubas tienen varias entradas de distintos diámetros para la entrada de los efluentes (consulte el tamaño de los productos en la
página 11).
Estos aparatos cumplen con la norma EN 12050-1 (estación elevadora de efluentes con materiales fecales), así como con las Directi-
vas Europeas sobre productos de construcción, seguridad eléctrica y compatibilidad electromagnética.
La DP se puede consultar en la ficha de producto de nuestra página web (pestaña «Esquemas y ficha técnica»).
Debe instalarse según las normas EN 12056-4 para instalarla en interiores y EN 752 para instalarla en exteriores.
3.2 Extensión del suministro
SANIFOS 110
®
Sur une palette :
• Cuba SANIFOS 110 litros con tapa y junta de estanqueidad
®
• Hidráulico preinstalado en la cuba
• Bomba sumergible SANIPUMP
cable de alimentación de la bomba de tipo H07RN-F-3G1, 5 mm² de una longitud de 10 metros (en un embalaje aparte)
• En una bolsa de accesorios: 1 prensaestopas
Nota: las válvulas de cierre y la válvula antirretorno no se entregan con la estación SANIFOS
SANIFOS 250
®
En un palé:
• Cuba SANIFOS 250 litros con tapa, pernos de acero inoxidable y junta de estanqueidad
®
• Hidráulico preinstalado en la cuba con 1 válvula de cierre y 1 válvula antirretorno
• Bomba sumergible SANIPUMP
cable de alimentación de la bomba de tipo H07RN-F-3G1, 5 mm² de una longitud de 10 metros (en un embalaje aparte)
• En una bolsa de accesorios: 1 cadena y 1 mosquetón de acero de inoxidable + 1 regleta de bornes IP68 + 1 prensaestopas, puentes
y tornillos
• 1 flotador de alarma HF y su caja de recepción
SANIFOS 500
®
En un palé:
• Cuba SANIFOS 500 litros con tapa, pernos de acero inoxidable y junta de estanqueidad
®
• Hidráulico preinstalado en la cuba con 2 válvulas de cierre, 2 válvulas antirretorno y 3 flotadores directamente instalados en la cuba
(cable flotador 07RN-F 2 x 1 mm²)
• 2 bombas sumergibles SANIPUMP
• En una caja separada: cuadro de mando separado SMART con cable de alimentación de tipo
H07RN-F-3G1,5 mm² (2,5 metros de longitud), cables de alimentación de las bombas de tipo
H07RN-F-4G1,5 mm² (4 metros de longitud), cables de conexión de los flotadores (4 metros)
y conectores rápidos. En la versión trifásica, cables de alimentación tipo H07RN-F-5G 2,5
mm² (2,5 metros de longitud), cables de alimentación de bombas de tipo H07RN-F-4G1,5
mm² (4 metros de longitud).
• Cuadro de alarma remoto HF
• Bolsa de accesorios con: 2 cadenas y 2 mosquetones de acero de inoxidable, 5 prensaestopas
(2 x PG13 y 3 x PG11), 2 regletas de bornes estancas IP 68: 4 conductores para las bombas,
3 regletas de bornes IP68: 2 conductores para los flotadores, puentes y tornillos.
SANIFOS 500 también puede estar equipado con bombas trifásicas.
®
También está disponible opcionalmente una prolongación de 30 cm de altura para las
estaciones SANIFOS 250 y SANIFOS
®

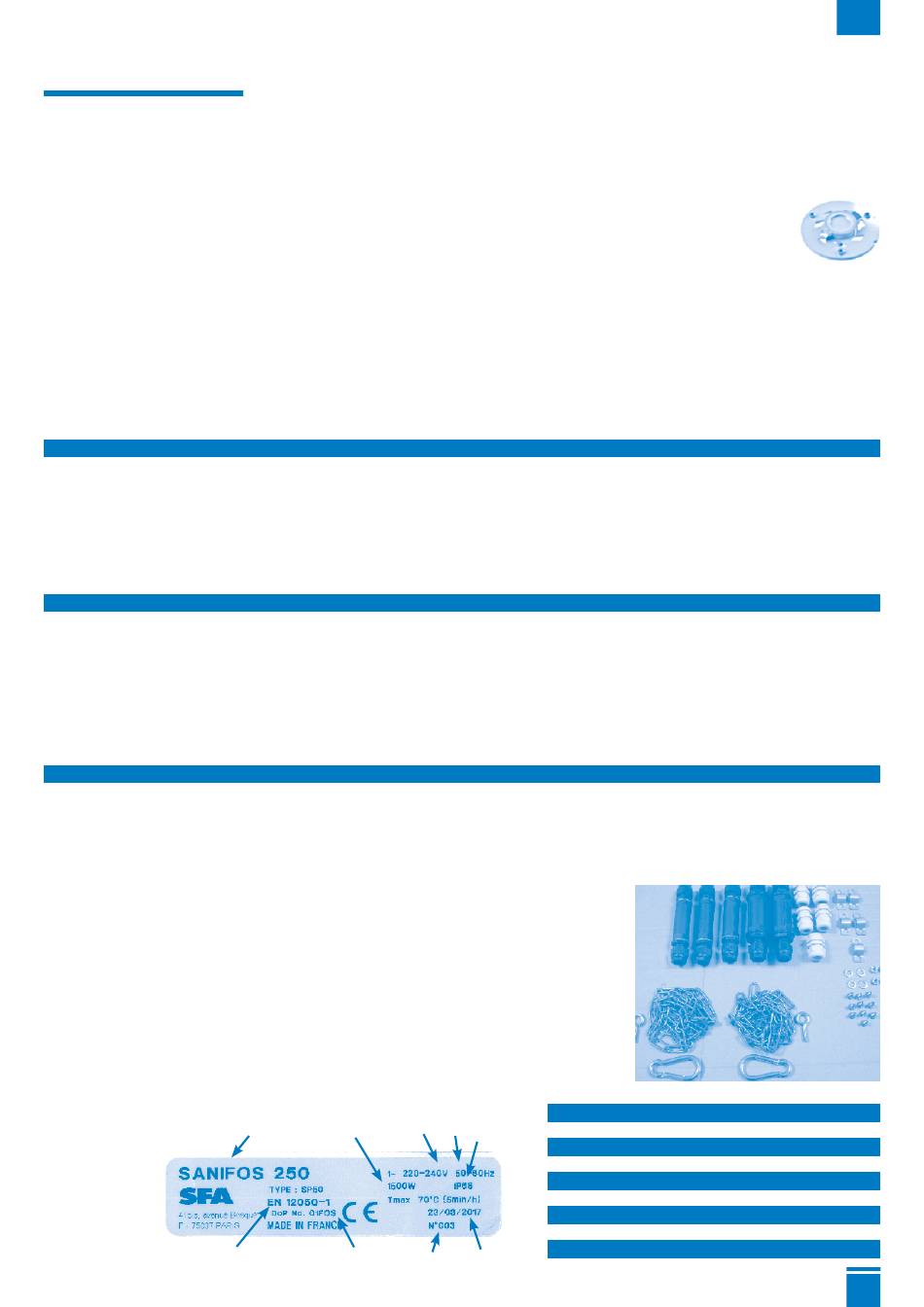

3.3 Placa informativa
250 y SANIFOS 500 son estaciones elevadoras de aguas residuales especialmente diseñadas para un
®
con interruptor de flotador (cable flotador H07RN-F 2 x 1 mm² + toma de tierra), base de soporte y
®
con interruptor de flotador (cable flotador H07RN-F 2 x 1 mm² + toma de tierra), base de soporte y
®
con base de soporte (en 2 embalajes separados)
®
500 (consulte las páginas 11 y 12).
®
1
2
8
9
110).
®
1 Descripción de la estación elevadora
3
4
2 Consumo de los motores
5
3 Tensión de alimentación
4 Frecuencia
5 Índice de protección
6 Fecha de fabricación
7 Número de identificación
8 Referencia de la Declaración de Prestaciones (DP)
9 Tipo de certificación
6
7
110.
®
