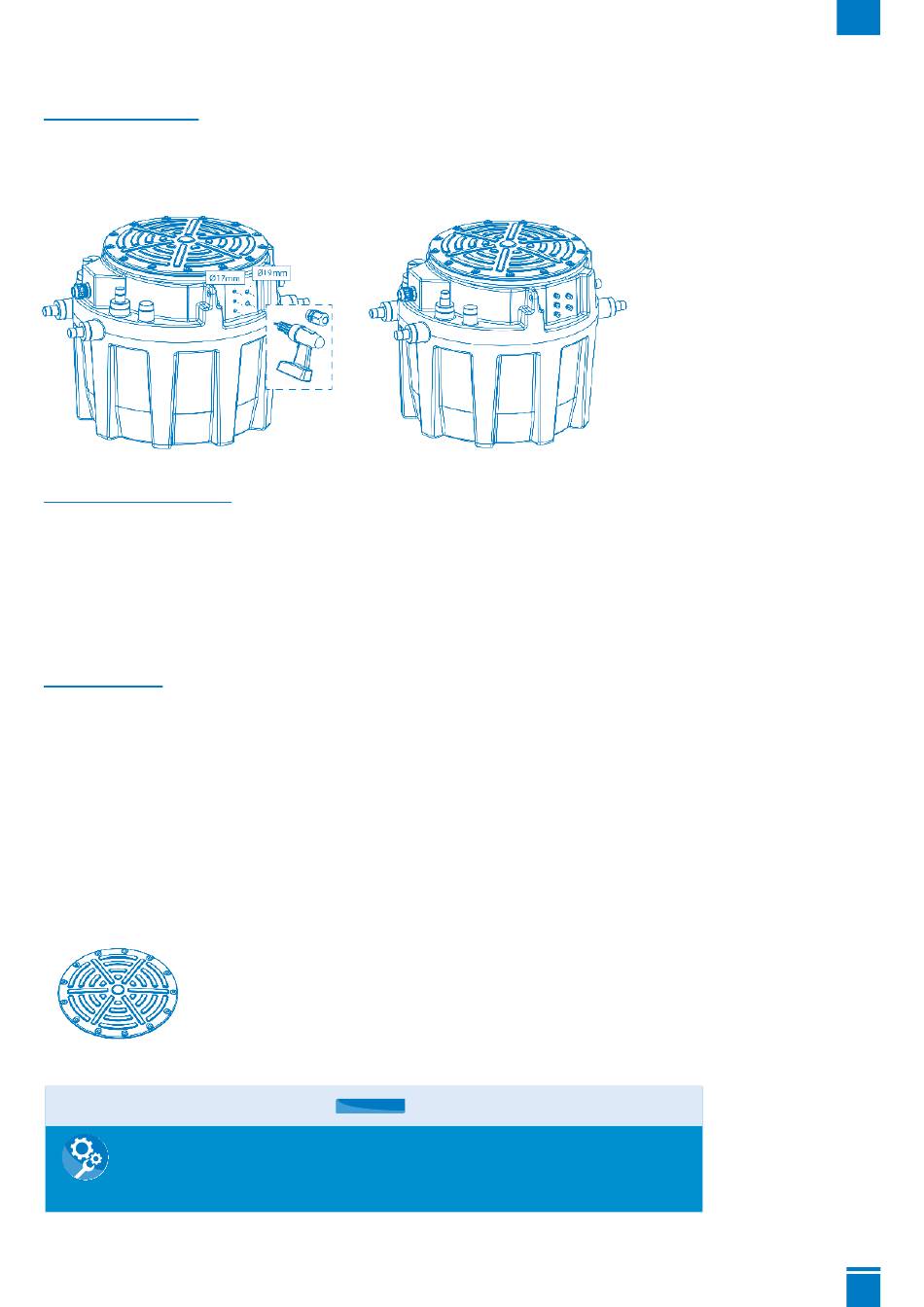

4.2.2 Uscita dei cavi
Stazione posata a terra
SANIFOS
110, SANIFOS
250 e SANIFOS
®
®
Utilizzo dei pressacavi: uscita laterale dei cavi sulla vasca.
Individuare i "prefori" dedicati al passaggio dei pressacavi presenti sulla vasca.
Su SANIFOS
500, 5 prefori:
®
Passaggio dei cavi galleggianti attraverso i pressacavi PG 11:
• Effettuare una foratura ø 17 mm
• Posizionare il pressacavi con un filo di silicone
• Stringere il dado all'interno
Passaggio dei cavi motore attraverso i pressacavi PG 13:
• Effettuare una foratura ø 19 mm
• Posizionare il pressacavi con un filo di silicone
• Stringere il dado all'interno
Stazione interrata
Utilizzo della ventilazione
SANIFOS
250 e SANIFOS
®
• Segare uno dei passaggi di ventilazione (2 passaggi possibili).
• Passare il/i cavo/i in una delle uscite della vasca dedicate alla ventilazione.
• Prevedere un condotto in PVC di diametro 75 mm per l'incanalamento dei cavi dalla stazione di sollevamento alla fonte di alimenta-
zione.
4.3 Montaggio del coperchio della vasca
Montaggio della guarnizione anulare del coperchio della vasca
• Assicurarsi che la faccia del coperchio che si appoggia sulla guarnizione sia pulita.
• Posizionare il coperchio e montare le viti.
• Serrare le viti nell'ordine indicato sull'illustrazione qui sotto con una coppia di 5 N.m.
13
2
11
6
8
Coppia di serraggio 5 N.m
10
4
3
9
7
5
12
12
1
4.4 Belüftung
ATTENZIONE
Ventilazione insufficiente. Rischio di mancato funzionamento della stazione di
sollevamento!
➜ La ventilazione deve restare libera
➜ Non ostruire l'uscita di sfiato
500
®
500
®
ATTENZIONE
PERICOLO
AVVERTENZA
PERICOLO
AVVERTENZA
IT
